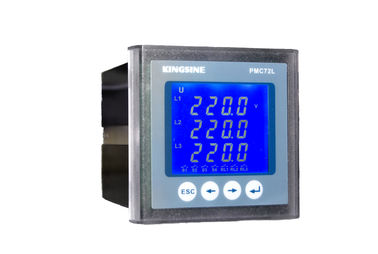

Metro de poder multifuncional trifásico/que supervisa el metro PMC72

Three-phase Multifunctional Power Meter / Monitoring Meter PMC72
Three-phase Multifunctional Power Meter / Monitoring Meter PMC72

Ampliación de imagen :  Metro de poder multifuncional trifásico/que supervisa el metro PMC72

Datos del producto:
Lugar de origen: Shenzhen, China
Nombre de la marca: KINGSINE
Certificación: ISO9001:2008 CE SGS
Número de modelo: PMC72L
Pago y Envío Términos:
Cantidad de orden mínima: 10pcs
Tiempo de entrega: 15 días
Condiciones de pago: T/T
Descripción detallada del producto
Alta luz:

calidad del poder en sistemas eléctricos

,

analizador portátil de la calidad del poder



Metro de poder multifuncional trifásico/que supervisa el metro PMC72



Exhibición grande del LCD con retroiluminación azul
Gama de temperaturas ancha
Exhibición granangular



 Características de la función

  • Adopta 22 que el ANUNCIO para alcanza la medida eléctrica del parámetro, energía eléctrica que mide, amplio rango dinámico, alta exactitud;
  • Supervisión eléctrica de la alarma del sobre-límite del parámetro, asociación de la retransmisión de la salida de la alarma;
  • Apoye 2 el canal DI/DO, 1 salida de pulso de la energía eléctrica del canal;
  • Apoye el protocolo estándar de MODBUS-RTS, comunicación RS-485.

Descripción



          El metro de supervisión eléctrico trifásico de la serie PMC72 adopta contraste del tipo pantalla LCD, hermoso del segmento y magnífico, alto; Con el procesador de alta velocidad como la base, medida de los parámetros eléctricos usando el ANUNCIO 22, energía eléctrica que mide, amplio rango dinámico, alta exactitud. Puede opcional configurar el diverso binario, retransmisión, módulo de comunicación RS-485, puede satisfacer fácilmente la integración del diverso sistema de distribución inteligente.



Modelo de la serie

  • Metro actual digital trifásico de PMC72-I
  • Metro digital trifásico del voltaje de PMC72-U
  • Metro de poder digital trifásico de PMC72-P
  • Metro digital trifásico del factor de poder de PMC72-C
  • Metro de supervisión eléctrico trifásico de PMC72-Z
  • Metro trifásico de la corriente de la pantalla LCD de PMC72L-I PMC72-L-I
  • Metro trifásico del voltaje de la pantalla LCD de PMC72L-U PMC72L-U
  • Metro de poder trifásico de la pantalla LCD de PMC72L-P PMC72L-P
  • Metro trifásico del factor de poder de la pantalla LCD de PMC72L-C PMC72L-C
  • Metro de supervisión eléctrico trifásico de PMC72L-Z PMC72L-Z

Usos

  • Sistema industrial de la automatización de la distribución
  • Sistema auxiliar de la central eléctrica
  • Sistema de la automatización de la subestación
  • Sistema de gestión de energía
  • Ingeniería eléctrica de la mansión inteligente
  • Engranaje de interruptor de la alta y baja tensión

Características de la función



Modelo del producto

PMC72L-Z

PMC72-Z

PMC72L-C

PMC72-C

PMC72L-P

PMC72-P

PMC72L-U

PMC72-U

PMC72L-I

PMC72-I

Valor virtual real instantáneo











Monofásico actual y línea neutral





Línea del voltaje/línea y fase/línea





Frecuencia









Monofásico trifásica y del poder activo







Monofásico trifásica y del poder reactivo









Monofásico trifásica y del factor de poder







Energía











Salida de pulso activa del canal de la energía 1









Energía reactiva









Comunicación











Protocolo de MODBUS-RTU

Exhibición











LCD o LED

Otro











Mejora en línea del programa de ayuda

Función opcional











1 canal RS-485

DI 2-channel

2-channel HACEN

2-channel limita la alarma





Parámetro técnico



Características eléctricas

Tipo de la medida

Sistema trifilar trifásico de la CA

Sistema de cuatro cables trifásico de la CA



Tasa de muestreo: 64 veces por ciclo

Frecuencia de actualización de los datos

1S

Exactitud de la medida

Actual

0,5%

Voltaje

0,5%

Poder

0,5%

Frecuencia

0.05Hz

Energía activa

1,0%

Energía reactiva

2,0%

AO

el 1%

Características del voltaje de entrada



Voltaje de medición

3 X 220/380V (conectados directamente)

3 X 57.7/100V (conectados por el CT)

Carga permitida

1,2 veces/continuos

Impedancia de entrada

1.8MΩ

Característica de la corriente de entrada

Corriente de medición

5A o 1A (conectado por el CT)

Carga permitida

1,2 veces/continuos

Impedancia de entrada

<0>

Entrada binaria

Voltaje de funcionamiento

Contacto seco pasivo (fuente de alimentación de built-in+15VDC)

Impedancia de entrada

5KΩ

Voltaje del aislamiento

2KV

Salida de la retransmisión

Tipo de nodo

Choque mecánico

Capacidad del nodo

220 VAC/5A 30 VDC/5A

Fuente de alimentación de trabajo

CA

85~265 VAC/45-65Hz

DC

100~300 VDC

Disipación de poder

< 3W="">

Propiedades mecánicas

Peso

0.5kg

Grado de la protección del IP

El panel IP52, cuerpo IP30

Tamaño

72X 72 x 95m m

Temperatura de funcionamiento

-10~55℃

Temperatura de almacenamiento

-20~70℃

Humedad relativa

el 5% - 90%RH, ninguna condensación

EMC

Interferencia de la descarga electrostática

IEC 61000-4-2, nivel 4

Grupo de pulso transitorio anti-rápido

IEC 61000-4-4, nivel 4

Anti-impacto

IEC 61000-4-5, nivel 3

campo magnético de la Anti-frecuencia

IEC 61000-4-8, nivel 3

Funcionamiento eléctrico del aislamiento

Resistencia de aislamiento

GB/T13729, >50MΩ

Voltaje de withstand de la frecuencia

GB/T13729, CA 2KV 50Hz /1min

Voltaje de impulso

GB/T13729,5KV, 1.2/50us



Guía de la selección



ESPECIFICACIÓN:  PMC72A-B-C-D-E-F

Una especificación modelo:

PMCL

Exhibición del LCD

PMC72

Indicador digital

B significa el tipo

I

metro actual trifásico

U

metro trifásico del voltaje

P

metro de poder trifásico

C

metro trifásico del factor de poder

Z

poder trifásico que supervisa el metro

C significa el voltaje clasificado de la medida, actual

1

57.7/100V, 5A

2

57.7/100V, 1A

3

220/380V, 5A

4

220/380V, 1A

Frecuencia del sistema de D

1

50Hz

2

60Hz

Fuente de alimentación de trabajo de E

1

100~300VDC, 85~265VAC/45~65Hz

Función opcional de F

S

entrada del binario 2-Channel

R

salida de la retransmisión 2-Channel

C

1 canal RS485



Ejemplo: el modelo de la orden es: PMC72L-I-3-1-1-SR

Significa que pantalla LED trifásica de PMC72L que el metro actual ha valorado la medición es 220/380V 5A, frecuencia 50Hz del sistema, la fuente de alimentación es 85~265VAC/45~65Hz, la opción es entrada de 2 canales y salida binarias de la retransmisión de 2 canales.
