Registrador durable del SV que registra mensajes de SMV/del GANSO con la aprobación de ISO9001/del CE

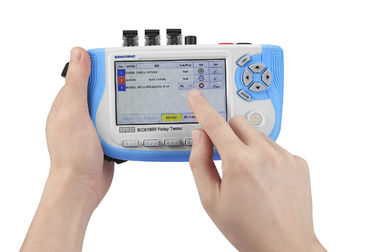

Durable SV Recorder Recording SMV / GOOSE Messages With ISO9001 / CE Approval
Durable SV Recorder Recording SMV / GOOSE Messages With ISO9001 / CE Approval Durable SV Recorder Recording SMV / GOOSE Messages With ISO9001 / CE Approval

Ampliación de imagen :  Registrador durable del SV que registra mensajes de SMV/del GANSO con la aprobación de ISO9001/del CE

Datos del producto:
Lugar de origen: China
Nombre de la marca: Kingsine
Certificación: ISO9001,CE
Número de modelo: KF932
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiation
Tiempo de entrega: 15 días hábiles
Condiciones de pago: T/T de antemano, L/C
Capacidad de la fuente: conjuntos de 50 / mes
Descripción detallada del producto
Alta luz:

entrenamiento de la prueba de la retransmisión de protección

,

probador de la protección de la retransmisión

Mensajes de registro de SMV y mensajes del GANSO de cada puerto óptico. Después de que se termine la grabación, el fichero en el formato del pacp salvará el fichero registrado y analizará el mensaje actualmente registrado.



En el interfaz principal, presione la “onda de registro” para incorporar la página de la detección de la página del módulo de la grabación, la página de la detección por las demostraciones SV de la lista y el bloque de gestión del GANSO, tecleo “F1 restaura” para detectar el acceso de la hora actual al mensaje del SV y del GANSO.



Después de que se acabe el mensaje de la detección, haga clic el iconoRegistrador durable del SV que registra mensajes de SMV/del GANSO con la aprobación de ISO9001/del CE 0 en la columna de la selección. Cuando es el icono seleccionado de la columna Registrador durable del SV que registra mensajes de SMV/del GANSO con la aprobación de ISO9001/del CE 1, indica que se ha seleccionado el bloque de gestión de correspondencia. Después de que se comience la grabación, el mensaje del bloque de gestión será registrado. Y 2 sistemas de SV y 4 grupos de bloques de gestión del GANSO se pueden seleccionar a lo más.



Haga clic “la grabación de comienzo F2” a la grabación de comienzo, tecleo “parada del F3” para parar el registrar (si no pare manualmente la grabación, los discos del mensaje que los 60M paran automáticamente el registrar).



El tecleo “F5 ahorra” para exhibir la lista de la selección del nombre de archivo del mensaje, mueve el cursor a cualquier nombre de archivo, a la tecla de "ENTER" de la prensa, después al mensaje registrado al nombre de archivo ahorrado a la tarjeta del TF en la carpeta de archivos de PACP.

Haga clic " el análisis de forma de onda F4”, pulse hacia arriba y hacia abajo las teclas de dirección para mover el cursor a la línea de la dirección MAC, presione la tecla de "ENTER" para seleccionar el bloque de gestión ser analizado, y después haga clic “F1 MUY BIEN” para incorporar la página del análisis de forma de onda.

Registrador durable del SV que registra mensajes de SMV/del GANSO con la aprobación de ISO9001/del CE 2



Haga clic el icono “T1” (T1 el fondo mostrará rojo), entonces la carta de la onda ligera del finger para controlar la ubicación del cursor rojo 1;

Haga clic el icono del " T2” (el fondo mostrará verde), entonces la carta del T2 de la onda ligera del finger para controlar la ubicación del cursor verde 2;

Después de colocar el “cursor 1" y el “cursor 2" las posiciones y el tecleo " enfocan adentro”, amplían la forma de onda entre el “cursor 1" y el “cursor 2".



Haga clic " todos”, después muestre la forma de onda de onda completa, usted puede ver la forma de onda arriba.

La esquina superior derecha de la pantalla “T2 del "" del T1” y “despegue” representa el número de mensaje en la posición donde se localiza el T1 del cursor, el número de mensaje del T2 del cursor y el número de bastidores de mensaje entre el T1 del cursor y el T2, respectivamente.

Cuando usted hace clic y selecciona el “cursor del movimiento” o “mueva de un tirón”, después presione la dirección de las llaves izquierdas y derechas para controlar el movimiento del cursor o para mover de un tirón

Haga clic “la forma de onda F3/el mensaje” para cambiar a la página de exhibición de mensaje original. “La página de exhibición de mensaje original” muestra el número de mensaje en el lado izquierdo. Pulse F1, el F2 o hacia arriba y hacia abajo las teclas para moverse. Cada vez que usted incorpora “la página de exhibición de mensaje original”, el número de mensaje no es fijo, dependiendo del número de serie del cursor 1 o el cursor 2, tales como la posición del cursor 1 en la serie número 100, hace clic “la forma de onda F3/cuando el paquete incorpora la página de exhibición de mensaje original, el paquete original es el paquete número 100.

Haga clic “el análisis F4/la dislocación” para exhibir las estadísticas de la excepción del SV o del GANSO.

Registra el número total de bastidores, el número de bastidores perdidos, el número de relojes, la longitud del mensaje, y la dispersión.

Registre el número total de bastidores para el bloque de gestión del GANSO, el número de bastidores de StNum, el número perdido de StNum, el número de repeticiones de SqNum, el número perdido de SqNum, y el número de repeticiones de SqNum
