Datos del producto:
Pago y Envío Términos:
|
Voltaje de entrada nominal: | 110V/220/230V CA, designada, el ±15% | Frecuencia nominal: | 50/60Hz |
---|---|---|---|
Temperatura de funcionamiento: | -10℃~55℃ | Humedad: | <95> |
Peso: | 20,5 kilogramos | Dimensiones (W x D x H): | 360×450×140 (milímetro) |
Alta luz: | Prueba de la retransmisión de protección del IEC 61850-9-2,IEC 61850 9 2 K68i,Probador inteligente de la retransmisión del IEC 61850-9-2 |

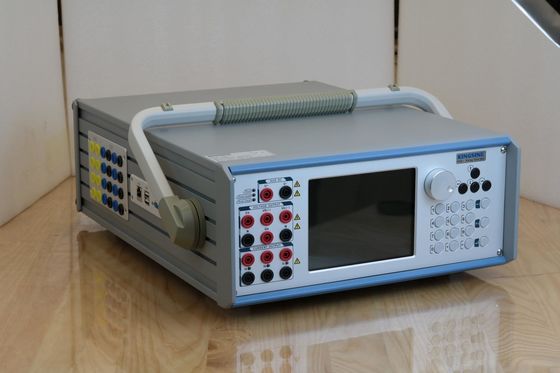

prueba inteligente de la retransmisión de protección 230VAc IEC61850-9-2
Descripción del equipo actual secundario de la prueba de la inyección
El dispositivo de la prueba del microordenador de la protección de la retransmisión desempeña un papel dominante en sistemas eléctricos de funcionamiento de la electricidad confiablemente y con seguridad. Es el dispositivo de prueba usado en el campo profesional de la protección del microordenador, protección de la retransmisión, medida de la excitación, registrador de la falta.
Característica del dispositivo actual secundario de la prueba de la inyección
● | 7 salidas de los canales (4x300V y 3x35A), los canales de cada salida son control independiente y simultáneo de los valores de la magnitud, del ángulo de fase y de la frecuencia, de capaces de inyectar DC, onda sinusoidal de la CA y hasta los armónicos 20x. |
● | Simulador variable de la batería, DC 0-300V, máximo 120Watts. |
● | La instalación de prueba rápida de la retransmisión en modo manual |
● | Encender para criticar la prueba (SOTF) |
● | Prueba de punta a punta de la sincronización de GPS |
● | Exhibición de vector en línea |
● | Creación automática del informe de prueba |
● | el Anti-recortes detecta, cableado incorrecto conecta la protección de la alarma y de la autoprotección, de la sobrecarga y del sobrecalentamiento |
Especificación del sistema actual secundario de la prueba de la inyección
Salidas del voltaje | ||
Gama y poder de la salida | CA de 4×300 V (L-N) | 120 VA máximos cada uno |
C.C. de 3×300 V (L-N) | 120 W máximos cada uno | |
Exactitud | ±2mV @ <2v ac=""> <0> <0> | |
C.C. de ±10mV <5v dc=""> @ el ±0.5% @ ≥5V | ||
Gama del voltaje | Gama I: 30V | |
Gama II: 300V | ||
Gama automática | ||
Compensación de DC | <10mv Typ=""> | |
Resolución | 1mV | |
Distorsión | <0> | |
Salidas actuales | ||
Gama y poder de la salida | CA 3×35A (L-N) | 450 VA máximos cada uno |
CA 1×105A (3L-N) | VA 1200 máximo | |
C.C. 3×20A (L-N) | 300W máximo cada uno | |
Exactitud | ±1mA @ <0> <0> <0> | |
C.C. de ±5mA <1a dc=""> @ el ±0.5% @ ≥1A | ||
Gama actual | Gama I: 3A | |
Gama II: 35A | ||
Gama automática | ||
Compensación de DC | <3ma Typ=""> | |
Resolución | 1mA | |
Distorsión | <0> | |
Ángulo de la frecuencia y de fase | ||
Gama de frecuencia | DC, 5~1000Hz | |
Exactitud de la frecuencia | ±1ppm @ 5~65Hz ±10ppm @ 65~450Hz ±20ppm @ 450~1000Hz |
|
Resolución de la frecuencia | 0,001 herzios | |
Gama de la fase | -360°~360° | |
Exactitud de la fase | <0> | |
Resolución de la fase | 0.001° |
Ventaja del sistema de prueba de la retransmisión de la frecuencia
Funciones anticipadas del software (opcionales para las selecciones):
● | Prueba diferenciada |
● | Prueba de la secuencia del estado |
● | Prueba característica del tiempo |
● | Prueba anticipada de la distancia |
● | Prueba del sincronizador |
● | Repetición de la falta (reproducir de la falta) |
FAQ
Q: ¿Puede el probador de la protección de la retransmisión la prueba de la retransmisión de la distancia de la demostración?
: Sí.
Q: ¿Cuál es sus ventajas técnicas?
: Nuestros productos con el diseño todo junto, peso < 17="">
Q: ¿Cuánto tiempo es el período de garantía?
: garantía 3-Years de la reparación libre y del mantenimiento permanente.
