Ayuda que muestrea el probador de la retransmisión de protección de la sobreintensidad de corriente del valor

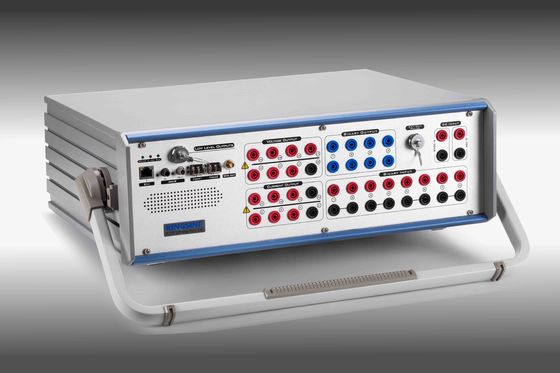

Support Sampling Value Overcurrent Protection Relay Tester
Support Sampling Value Overcurrent Protection Relay Tester

Ampliación de imagen :  Ayuda que muestrea el probador de la retransmisión de protección de la sobreintensidad de corriente del valor

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Kingsine
Certificación: CE/ISO9001
Número de modelo: K3166i
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas/mes
Descripción detallada del producto
Gama del voltaje: CA de 7×310 V Poder del voltaje: 90 VA
Exactitud del voltaje: <0> Consumo de energía: VA 1500 máximo
Peso: 17,5 KILOGRAMOS Dimensiones (W x D x H): 468×375×164 (milímetro)
Alta luz:

Probador de la retransmisión de protección de la sobreintensidad de corriente

,

Probador de la retransmisión de K3166i

,

probador de la retransmisión de protección 240Vac

Ayuda que muestrea el probador de la retransmisión de protección de la sobreintensidad de corriente del valor



La descripción del sistema diferenciado de la prueba de la retransmisión de protección conforma GANSO

Función de prueba universal de la retransmisión de protección, con completamente la función de la prueba manual, del secuenciador del estado, del armónico, de la prueba del recloser, de la distancia de la línea diferencial, de la distancia, de la mutación, de la sobreintensidad de corriente, del secuenciador cero, de la dirección el Ramping, del poder, de la tarifa diferenciada, de la protección diferenciada del armónico, de Overexcitation, sincronizar, reservar la prueba de la fuente de alimentación, el diferencial de la barra de distribución, la prueba de la frecuencia, la prueba de Dv/Df, el etc.



La característica del probador diferenciado de la retransmisión de protección conforma GANSO

El tipo de retransmisiones puede ser probado:

Artículos ANSI® no.
Retransmisión de IEC61850 IEDs y unidad numéricas de la fusión
Retransmisión de protección de la distancia 21
Retransmisiones de la sincronización o del sincronismo-control 25
Retransmisiones de Undervoltage 27
Retransmisiones direccionales del poder 32
Retransmisiones de la corriente oculta o del underpower 37
Retransmisiones negativas de la sobreintensidad de corriente de la secuencia 46
Sobreintensidad de corriente/retransmisiones de tierra de la falta 50
Sobreintensidad de corriente inversa del tiempo/retransmisiones de tierra de la falta 51
Retransmisiones del factor de poder 55
Retransmisiones de la sobretensión 59
Retransmisiones del voltaje o del equilibrio actual 60
Retransmisiones direccionales de la sobreintensidad de corriente 67
Retransmisiones de tierra direccionales de la falta 67N
Retransmisiones de la sobreintensidad de corriente de DC 76
retransmisiones de protección de la medición o del hacia fuera-de-paso del Fase-ángulo 78
Dispositivos reclosing automáticos 79
Retransmisiones de la frecuencia 81
Retransmisiones de protección contra sobrecarga del motor 86
Retransmisiones de protección diferenciadas 87
Retransmisiones direccionales del voltaje 91
Retransmisiones direccionales del voltaje y del poder 92
Retransmisiones que disparan 94
Retransmisiones de regulación del voltaje
Retransmisiones de Overimpedance, Z>
Retransmisiones de Underimpedance, Z
Retransmisiones de retraso de tiempo



Especificación del GANSO diferenciado de Kit Conform de la prueba de la retransmisión de protección


Salida binaria (tipo del semiconductor)
Cantidad 4pairs
Tipo: Abierto-colector, tipo hembra de la combinación
Capacidad DC de la rotura 5~15Vdc/5mA, 10mA máximo
Permiso de la CA no
Tiempo de respuesta: 100us
Sincronización
Modo de la sincronización GPS, tipo conector de antena de SMA
IRIG-B (fibra óptica, PIE3S de tipo)
Fuente y ambiente de alimentación
Voltaje entrado nominal 100~240Vac
Voltaje entrado permitido 85~260Vac, 125~350VDC
Frecuencia nominal 50/60Hz
Frecuencia permitida 45Hz~65Hz
Consumo de energía VA 1500 máximo
Tipo de conexión Zócalo estándar 60320 de la CA
Temperatura de funcionamiento -10℃~55℃
Temperatura de almacenamiento -20℃~70℃
Humedad <95>
Otros
Conexión de PC RJ45 Ethernet, el 10/100M
Terminal que pone a tierra zócalo del plátano de 4m m
Peso 17,5 kilogramos
Dimensiones (W x D x H) 468×375×164 (milímetro)




La ventaja del sistema de prueba diferenciado de la retransmisión de protección conforma GANSO

Función de la calibración del transductor:

El hardware entrado medida de DC está listo, ser activo
Entrada del voltaje Gama C.C. 0~±10V
Max Input C.C. de ±11V
Exactitud <0>
Impedancia de entrada ohmio del 1M
Entrada actual Gama 0~±1mA/1~±20mA, gama auto
Max Input 600mA
Exactitud <0>
Impedancia de entrada 15 ohmios




FAQ

Q: ¿Puede el dispositivo probar la función de las retransmisiones de la sincronización o del sincronismo-control?

: Sí.

Q: ¿Cómo sobre la garantía de la reparación?

: Todos nuestros productos tienen 3 años garantizan de la reparación libre, y del mantenimiento permanente.

Q: ¿Cuál es sus ventajas técnicas?

: Poder más elevado y exactitud con las salidas analógicas 6x35A y 7x310V;

Valor de muestreo de conformación IEC61850 y GANSO;
Funciones anticipadas opcionales como el metro de la energía y la calibración del transductor.
