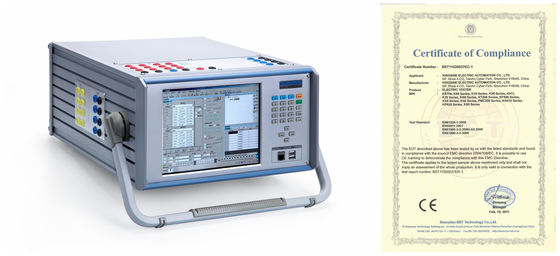

Sistema inteligente ligero de la prueba de la retransmisión de IEC61850 K2066i

Lightweight Intelligent IEC61850 K2066i Relay Test Set
Lightweight Intelligent IEC61850 K2066i Relay Test Set

Ampliación de imagen :  Sistema inteligente ligero de la prueba de la retransmisión de IEC61850 K2066i

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Kingsine
Certificación: CE/ISO9001
Número de modelo: K2066i
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas/mes
Descripción detallada del producto
Gama del voltaje: CA de 7×310 V Poder del voltaje: 90 VA
Exactitud del voltaje: <0> Terminal que pone a tierra: zócalo del plátano de 4m m
Peso: 20 kilogramos Dimensiones (W x D x H): 480×320×160 (milímetro)
Alta luz:

IEC61850 K2066i

,

Dispositivo de la prueba de la retransmisión IEC61850

,

Sistema de la prueba de la retransmisión IEC61850

Sistema inteligente ligero de la prueba de la retransmisión de IEC61850 K2066i



La descripción del dispositivo de la prueba de la retransmisión cumplió IEC61850

Función de prueba universal de la retransmisión de protección, con completamente la función de la prueba manual, del secuenciador del estado, del armónico, de la prueba del recloser, de la distancia de la línea diferencial, de la distancia, de la mutación, de la sobreintensidad de corriente, del secuenciador cero, de la dirección el Ramping, del poder, de la tarifa diferenciada, de la protección diferenciada del armónico, de Overexcitation, sincronizar, reservar la prueba de la fuente de alimentación, el diferencial de la barra de distribución, la prueba de la frecuencia, la prueba de Dv/Df, el etc.



La característica del sistema de la prueba de la retransmisión cumplió IEC61850

Encender para criticar la prueba (SOTF)
Modelo de sistema eléctrico para la prueba dinámica
Exhibición de vector en línea
Los resultados de la prueba automáticos asumen
Creación automática del informe de prueba
Prueba de punta a punta de la sincronización incorporada de GPS
el Anti-recortes detecta, cableado incorrecto conecta la protección de la alarma y de la autoprotección, de la sobrecarga y del sobrecalentamiento
garantía 3-Years de la reparación libre y del mantenimiento permanente
Peso ligero, <20kg>
Actualización de software libre



Especificación de la retransmisión que prueba a Kit Complied IEC61850


Entrada binaria
Cantidad 8pairs
Tipo mojado/seco, hasta la entrada máxima 300Vdc
Resolución de tiempo 10us
Tasa de muestreo 10KHz
Tiempo de Debounce 0~25ms (el software controló)
Gama de tiempo Infinito
Errores del tiempo ±1ms @ ≤1s, el ±0.1% @ >1s
Aislamiento galvánico Aislado cada uno se empareja
Salida binaria (tipo de la retransmisión)
Cantidad 4pairs
Tipo Contactos de retransmisión libres potenciales, software controlado
CA de la capacidad de la rotura Vmax: 400Vac/Imax: 8A/Pmax: 2500VA
Capacidad DC de la rotura Vmax: 300Vdc/Imax: 5A/Pmax: 150W
Salida binaria (tipo del semiconductor)
Cantidad 4pairs
Tipo: Abierto-colector, tipo varón de la combinación
Capacidad DC de la rotura 5~15Vdc/5mA, 10mA máximo
Tiempo de respuesta: 100us
Sincronización
Modo de la sincronización GPS, tipo conector de antena de SMA
Fuente y ambiente de alimentación
Voltaje entrado nominal La CA 110V/220/230V, designó
Voltaje entrado permitido 85~264Vac, 125~350VDC, auto-protector
Frecuencia nominal 50/60Hz
Frecuencia permitida 45Hz~65Hz
Consumo de energía VA 1500 máximo
Tipo de conexión Zócalo estándar 60320 de la CA
Temperatura de funcionamiento -10℃~55℃
Temperatura de almacenamiento -20℃~70℃
Humedad <95>
Otros
Conexión de PC RJ45 Ethernet, el 10/100M
Puerto de USB Tipo-UNo puertos de 2 USB para el teclado, el ratón o el transporte de datos externo
Terminal que pone a tierra zócalo del plátano de 4m m
Peso 20 kilogramos
Dimensiones (W x D x H) 480×320×160 (milímetro)



La ventaja del sistema de prueba de la retransmisión cumplió IEC61850

Sistema potente de la prueba de la retransmisión de 6 fases y herramienta el encargar, conveniente para la prueba en el terreno;
salida de los canales análogos de la alta exactitud 6x35A y 7x310V;
9,7" TFT color verdadero LCD, pantalla táctil y teclado que actúan, control del ordenador portátil de w/wo;
Las plantillas en expansión continua de la biblioteca de la prueba;



FAQ

Q: ¿Puede el dispositivo probar la función de las retransmisiones de la sincronización o del sincronismo-control?

: Sí.

Q: ¿Cómo sobre la garantía de la reparación?

: Todos nuestros productos tienen 3 años garantizan de la reparación libre, y del mantenimiento permanente.

Q: ¿Cuál es sus ventajas técnicas?

: 13 salidas de los canales (6x35A y 7x310V), los canales de cada salida son control independiente y simultáneo de los valores de la magnitud, del ángulo de fase y de la frecuencia, de capaces de inyectar DC, onda sinusoidal de la CA y hasta los armónicos 60x.
