La prueba del transformador corriente fijó el analizador KT210 de IEC60044-1 CT

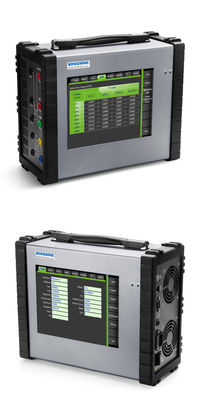

Current Transformer Test Set IEC60044-1 CT Analyzer KT210
Current Transformer Test Set IEC60044-1 CT Analyzer KT210

Ampliación de imagen :  La prueba del transformador corriente fijó el analizador KT210 de IEC60044-1 CT

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Kingsine
Certificación: CE/ISO9001
Número de modelo: KT210
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas/mes
Descripción detallada del producto
Gama del voltaje: 0~300V Exactitud del voltaje: el ±0.1%
Tamaño (W x H x D): 360 x 140 x 325m m Peso: <8 kg="">
Temperatura de funcionamiento: -10°C hasta + 55°C Humedad: Humedad relativa el 5% el hasta 95% que no condensa
Alta luz:

Analizador del IEC 60044-1 CT

,

Analizador del IEC 61869-2 CT

,

Sistema de la prueba del transformador corriente del IEC 60044-1

La prueba del transformador corriente fijó el analizador KT210 de IEC60044-1 CT



Descripción del analizador del transformador corriente

Función completa de la medida, puede probar todo el tipo transformador corriente para la sobrecarga secundaria, la resistencia de lazo secundaria, la característica de la excitación, la característica transitoria, la diferencia del ratio, la diferencia del ángulo y la polaridad. Puede también probar el coeficiente exacto del límite (ALF), el coeficiente de la seguridad del dispositivo (FS), el constante de tiempo secundario (Ts), el coeficiente de la remanencia (Kr), el coeficiente del área transitoria (Ktd), el voltaje de la inflexión, corriente, nivel, inductancia de la saturación, inductancia de la no saturación, curva del error del 5% el 10%, de transformador corriente, lazo de histéresis para el transformador corriente, y evalúa resultado de la prueba según estándar definido.



Característica del sistema de la prueba del transformador corriente

La alta exactitud de la medida, exactitud de la resistencia es 0.1%+1mΩ, grado de la fase accuracy±0.05, exactitud variable es el ±0.1% (1-5000), exactitud variable es el ±0.2% (5000-10000).
Puede probar el transformador corriente según IEC60044-1, IEC60044-6, IEC61869-2 y ANSI30/45 etc. estándar.
Función completa de la medida, puede probar todo el tipo transformador corriente para la sobrecarga secundaria, la resistencia de lazo secundaria, la característica de la excitación, la característica transitoria, la diferencia del ratio, la diferencia del ángulo y la polaridad. Puede también probar el coeficiente exacto del límite (ALF), el coeficiente de la seguridad del dispositivo (FS), el constante de tiempo secundario (Ts), el coeficiente de la remanencia (Kr), el coeficiente del área transitoria (Ktd), el voltaje de la inflexión, corriente, nivel, inductancia de la saturación, inductancia de la no saturación, curva del error del 5% el 10%, de transformador corriente, lazo de histéresis para el transformador corriente, y evalúa resultado de la prueba según estándar definido.
La prueba de la pinta según lo para esa pinta inductiva basada en la definición de GB1207-2006 (IEC60044-2), analizador de KT210 CT/PT puede también probarlo. El analizador de KT210 CT/PT puede hacer la prueba variable de la excitación del ratio, de la polaridad y del enrrollamiento secundario de la pinta inductiva.



Especificación del dispositivo de la prueba del transformador corriente

La medida del voltaje entró
Gama entrada secundaria 0~300V
Punto de Max Knee 30KV
Exactitud entrada secundaria el ±0.1%
Gama entrada primaria 0~30V
Exactitud entrada primaria el ±0.1%

Salida
Voltaje de salida 0 VAC a 120 VAC
Corriente de salida 0 A a 5 A (15 un pico)
De potencia de salida 0 VA a 450 VA (pico 1500 del VA)

Fuente de alimentación principal
Voltaje entrado 176 VAC a 264 VAC @ 10A de máximo
Voltaje entrado permitido 120 VDC a 370 VDC @ 5A de máximo
Frecuencia 50 / 60 herzios
Frecuencia permitida 47 herzios a 63 herzios
Conexión Zócalo estándar 60320 de la CA

Dimensiones físicas
Tamaño (W x H x D) 360 x 140 x 325m m
Peso <8 kg="">

Condiciones del ambiente
Temperatura de funcionamiento -10°C hasta + 55°C
Temperatura de almacenamiento -25°C hasta + 70°C
Humedad Humedad relativa el 5% el hasta 95% que no condensa



Ventaja del sistema de prueba del transformador corriente

Fácil actuar el analizador del CT/de la pinta,
salida actual 120V/15A,
operación de la pantalla táctil de 9,7 pulgadas,
IEC60044-1, IEC60044-6, IEC61869-2, estándar ANSI30/45
Alta estabilidad para forrar la prueba del CT;



FAQ

Q: ¿Puede el dispositivo probar la función de las retransmisiones de la sincronización o del sincronismo-control?

: Sí.

Q: ¿Cómo sobre la garantía de la reparación?

: Todos nuestros productos tienen 3 años garantizan de la reparación libre, y del mantenimiento permanente.

Q: ¿Cuál es sus ventajas técnicas?

: Fácil actuar, la medida rápidamente, toda la prueba se puede hacer basada automáticamente en la misma línea tipo de la conexión excepto la medida de la impedancia de la sobrecarga.
