Datos del producto:
Pago y Envío Términos:
|
| Gama del voltaje: | CA de 4×300 V | Poder del voltaje: | 120 VA |
|---|---|---|---|
| Exactitud del voltaje: | <0> | Voltaje entrado nominal: | 110V/220/230V CA, designada, el ±15% |
| Frecuencia nominal: | 50/60Hz | Peso: | 20,5 KILOGRAMOS |
| Alta luz: | Equipo secundario de la prueba de la retransmisión de la inyección de K68i,Equipo secundario de la prueba de la retransmisión de K68i,Equipo secundario de la prueba de la inyección IEC61850 |
||

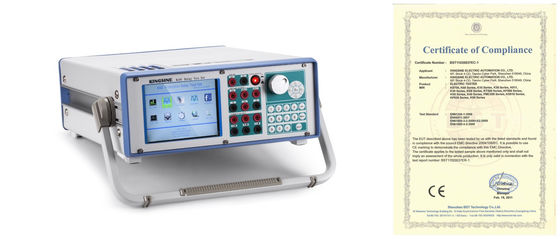

Equipo secundario universal de la prueba de la retransmisión de la inyección de IEC61850 K68i
La descripción de la prueba secundaria universal de la inyección fijó IEC61850 de conformación
Satisface todos los requisitos de la prueba en el terreno. El probador puede hacer salir simultáneamente la corriente de la seis-fase y el voltaje estándar de la seis-fase con la corriente 35A/phase y el voltaje 300V/phase. El probador puede no sólo probar las retransmisiones tradicionales y los dispositivos protectores, pero también prueba los dispositivos protectores a base de microordenadores modernos, especialmente la protección diferenciada de transformadores y los dispositivos que cambian automáticos de la fuente de alimentación en modo espera. La prueba llega a ser más conveniente y perfecta.
Característica del dispositivo secundario universal IEC61850 de conformación de la prueba de la inyección
Funciones básicas:
| ● | Prueba de DC |
| ● | Prueba de la CA |
| ● | Prueba de la retransmisión de la distancia |
| ● | Prueba armónica |
| ● | Prueba de la frecuencia |
| ● | entradas binarias de 8 pares |
| ● | salidas binarias de 4 pares |
Funciones anticipadas del software (opcionales para las selecciones):
| ● | Prueba diferenciada |
| ● | Prueba de la secuencia del estado |
| ● | Prueba característica del tiempo |
| ● | Prueba anticipada de la distancia |
| ● | Prueba del sincronizador |
| ● | Repetición de la falta (reproducir de la falta) |
Especificación del sistema de prueba secundario universal de la inyección IEC61850 de conformación
| Entrada binaria | |
| Cantidad | 8pairs |
| Tipo | mojado/seco, hasta la entrada máxima 300Vdc |
| Resolución de tiempo | 100us |
| Tasa de muestreo | 10KHz |
| Tiempo de Debounce | 0~25ms (el software controló) |
| Gama de tiempo | 999.999s |
| Errores del tiempo | ±1ms @ ≤1s, el ±0.1% @ >1s |
| Aislamiento galvánico | Aislado como 1,2,3,4-8 pares |
| Salida binaria (tipo de la retransmisión) | |
| Cantidad | 4pairs |
| Tipo | Contactos de retransmisión libres potenciales, software controlado |
| CA de la capacidad de la rotura | Vmax: 400Vac/Imax: 4A/Pmax: 1000VA |
| Capacidad DC de la rotura | Vmax: 300Vdc/Imax: 4A/Pmax: 300W |
| Sincronización | |
| Modo de la sincronización | GPS externo (opcional) |
| Fuente y ambiente de alimentación | |
| Voltaje entrado nominal | 110V/220/230V CA, designada, el ±15% |
| Voltaje entrado permitido | 85~264Vac, 125~350VDC, auto-protector |
| Frecuencia nominal | 50/60Hz |
| Frecuencia permitida | 45Hz~65Hz |
| Consumo de energía | VA 1500 máximo |
| Tipo de conexión | Zócalo estándar 60320 de la CA |
| Temperatura de funcionamiento | -10℃~55℃ |
| Temperatura de almacenamiento | -20℃~70℃ |
| Humedad | <95> |
| Otros | |
| Conexión de PC | RJ45 Ethernet, el 10/100M |
| Terminal que pone a tierra | zócalo del plátano de 4m m |
| Peso | 20,5 kilogramos |
| Dimensiones (W x D x H) | 360×450×140 (milímetro) |
Ventaja del probador secundario universal IEC61850 de conformación de la inyección
| ● | Simulador variable de la batería, DC 0-300V, máximo 120Watts. |
| ● | La instalación de prueba rápida de la retransmisión en modo manual |
| ● | Encender para criticar la prueba (SOTF) |
| ● | Prueba de punta a punta de la sincronización de GPS |
| ● | Exhibición de vector en línea |
| ● | Creación automática del informe de prueba |
| ● | el Anti-recortes detecta, cableado incorrecto conecta la protección de la alarma y de la autoprotección, de la sobrecarga y del sobrecalentamiento |
FAQ
Q: ¿Puede el dispositivo probar la función de las retransmisiones de la sincronización o del sincronismo-control?
: Sí.
Q: ¿Cómo sobre la garantía de la reparación?
: Todos nuestros productos tienen 3 años garantizan de la reparación libre, y del mantenimiento permanente.
Q: ¿Cuál es sus ventajas técnicas?
: 7 salidas de los canales (4x300V y 3x35A), los canales de cada salida son control independiente y simultáneo de los valores de la magnitud, del ángulo de fase y de la frecuencia, de capaces de inyectar DC, onda sinusoidal de la CA y hasta los armónicos 20x.
