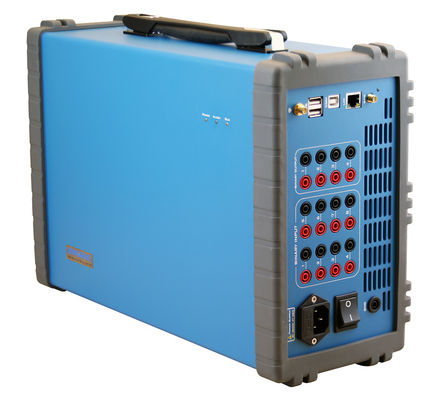

Retransmisión del IEC 61850 de KINGSINE KF85 que prueba a Kit Sv Goose Simulator

KINGSINE KF85 IEC 61850 Relay Testing Kit Sv Goose Simulator
KINGSINE KF85 IEC 61850 Relay Testing Kit Sv Goose Simulator

Ampliación de imagen :  Retransmisión del IEC 61850 de KINGSINE KF85 que prueba a Kit Sv Goose Simulator

Datos del producto:
Lugar de origen: China
Nombre de la marca: KINGSINE
Certificación: CE/ISO9001
Número de modelo: KF85
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas/mes
Descripción detallada del producto
número de puerto: 8 pares Corriente de la CA: 6×20A
Voltaje ca: 6×310V Tamaño: 390mm×256mm×140m m
Peso: 10Kg Temperatura de funcionamiento: -10~+55 ℃
Alta luz:

Equipo de prueba de la retransmisión del IEC 61850

,

Equipo del probador de la retransmisión del IEC 61850

,

Equipo de la prueba de la retransmisión de KINGSINE

Retransmisión del IEC 61850 de KINGSINE KF85 que prueba a Kit Sv Goose Simulator



Descripción de la retransmisión de la alta precisión que prueba KF85
Función de prueba universal de la retransmisión de protección, con completamente la función de la prueba manual, del secuenciador del estado, del armónico, de la prueba del recloser, de la distancia de la línea diferencial, de la distancia, de la mutación, de la sobreintensidad de corriente, del secuenciador cero, de la dirección el Ramping, del poder, de la tarifa diferenciada, de la protección diferenciada del armónico, de Overexcitation, sincronizar, reservar la prueba de la fuente de alimentación, el diferencial de la barra de distribución, la prueba de la frecuencia, la prueba de Dv/Df, el etc.

Característica del probador KF85 de la retransmisión de la alta precisión

Proporcione 8 pares de puertos ópticos del LC, transmisión de la poder y reciba 36 canales de IEC61850-9-1, valores de la muestra del formato del marco IEC61850-9-2; con la función de prueba óptica del poder.
Automáticamente ficheros de la importación LCC (SCD, ICD, CID, NPI) para realizar la configuración automática de valores y de la información muestreados del GANSO, y para ahorrar la información de los valores de la muestra y de configuración del GANSO como archivo de configuración para probar.
Puede detectar automáticamente señales digitales ópticas de MU, del dispositivo de protección y de la caja inteligente de la operación, y realiza la función automática de la configuración del valor y de la información de muestreo del GANSO;
Puede simular las condiciones anormales (pérdida, misorder, anormalidad de la calidad, retransmisión del mensaje, anomalía de los datos, fuera del paso, del etc.);
Apoye la exhibición gráfica de los ficheros de SCD, el instrumento puede exhibir gráficamente la relación de la interconexión del dispositivo de IED y la conexión terminal virtual.



Especificación del dispositivo KF85 de la prueba de la retransmisión de la alta precisión

Ángulo de la frecuencia y de fase
Gama de frecuencia DC ~ 1000Hz, transeúnte 3000Hz
Exactitud de la frecuencia ±0.5ppm
Resolución de la frecuencia 0.001Hz
Gama de la fase -360°~360°
Exactitud de la fase <0>
Resolución de la fase 0.001°
Entrada binaria
Aislamiento eléctrico 8 pares de eléctrico aislado cada uno
Impedancia de entrada 5 kΩ… 13kΩ (contacto vacío)
Característica entrada 0 V~300Vdc o contacto seco
(La entrada binaria volcar potencial puede ser programable)
Tasa de muestreo 10kHz
Resolución de tiempo 10us
Gama de la medida del tiempo 0~105s
Exactitud del tiempo ±1ms @ <1s> el ±0.1% @ ≥1s
Tiempo de Debounce 0~25ms (el software controló)
Salida binaria
Cantidad 4 pares, velocidad rápida
Tipo Tipo 4.0m m del plátano
Capacidad de la rotura de la CA Vmax: 250V ()/Imax de la CA: 0.5A
Capacidad de la rotura de DC Vmax: 250V ()/Imax de DC: 0.5A
Aislamiento eléctrico Todos los pares aislados
Sincronice el puerto
Sincronización por satélite 1 × SMA, uso para el interfaz de la antena de GPS
Ayuda GPS y satélite de Beidou
Fibra IRIG-B ST de 2 ×, 1 para la transmisión, 1 para recibir
IRIG-B eléctrico 1 terminal del × 6Pin 5.08m m Phoenix
1 para la transmisión, 1 para recibir
Sincronización externa del disparador 1 terminal del × 4Pin 5.08m m Phoenix
entrada de disparador externa + salida externa del disparador
Interfaz de comunicaciones
Ethernet 1 × RJ45, el 10/100M
WIFI Servicio incorporado de WIFI DHCP
USB 2 × USB2
Peso y tamaño
Tamaño 390mm×256mm×140m m
Peso 10kg
Telclado numérico Llave del número + llave de dirección
Fuente de alimentación
Voltaje nominal 220V/110V (CA)
Voltaje permisible 85V~265V (CA); 127V~350V (DC)
Frecuencia nominal 50Hz
Frecuencia permisible 47~63Hz
Actual 10A máximo
Consumo de energía 1200VA máximo
Tipo de conexión Zócalo estándar 60320 de la CA
Ambiente de trabajo
Temperatura de funcionamiento -10~+55 ℃
Humedad relativa el 5~95%, No-condensación
Temperatura de almacenamiento -20℃ ~ +70℃
Presión atmosférica kPa 80kPa~110 (altitud los 2000m o más bajo)



Ventaja del equipo KF85 de la prueba de la retransmisión de la alta precisión

Funciones IEC61850:


Puerto de la fibra (tipo del LC)
Tipo 100Base-FX (100Mbit, fibra, llenas - duplex)
Número de puerto 8 pares
Modelo del cable los 62.5/125μm (fibra del Múltiple-modo, anaranjadas)
Longitud de onda 1310nm
Distancia de transmisión > el 1Km
Indicación de situación Verde del SPD (luces): conexión activa
LinkAcT amarillo (centellando): de intercambio de datos
Puerto serie de la fibra (tipo del ST)
Estándar IEC60044-7/8
Número de puerto 6 para la transmisión, 2 para reciben
Longitud de onda 850nm
