la prueba trifásica de la retransmisión de protección de la salida del voltaje fijó K68

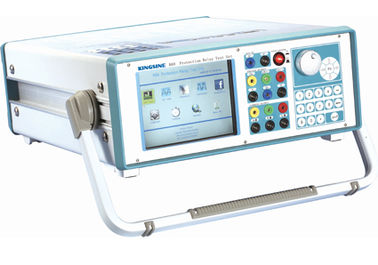

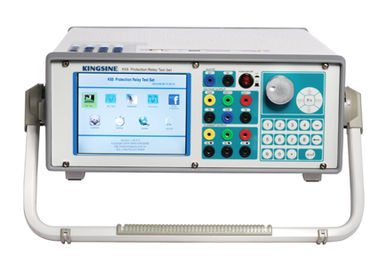

3-Phase Voltage Output Protection Relay Testing Set K68
3-Phase Voltage Output Protection Relay Testing Set K68 3-Phase Voltage Output Protection Relay Testing Set K68

Ampliación de imagen :  la prueba trifásica de la retransmisión de protección de la salida del voltaje fijó K68

Datos del producto:
Lugar de origen: China
Nombre de la marca: Kingsine
Certificación: ISO9001,CE
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Tiempo de entrega: 15 días hábiles
Condiciones de pago: T/T de antemano, L/C
Capacidad de la fuente: conjuntos de 50 / mes
Descripción detallada del producto
Alta luz:

entrenamiento de la prueba de la retransmisión de protección

,

probador de la protección de la retransmisión

la prueba trifásica de la retransmisión de protección de la salida del voltaje fijó K68



 Dispositivos de la prueba de la protección de la retransmisión
1. prueba fácil
2. menú de la operación, operación simple
3. voltaje de entrada del nominal: 220VAC
4. poder: 1000VA



            ¡La solución más rentable para la prueba de la retransmisión!



Características del programa:
1. capaz de probar la mayor parte de las retransmisiones por el manual o la automatización: Retransmisiones del voltaje, retransmisiones actuales, retransmisiones de la frecuencia,

    Las retransmisiones del poder, retransmisiones de la impedancia, retransmisiones armónicas, distancia retransmiten el etc;
2. Con la función de vivienda-poner a tierra-detección del uno mismo, la interfaz puede mostrar si la vivienda

    el poner a tierra bien o no, asegura con eficacia la seguridad de la prueba.


Características de hardware:
1. probador todo junto de la retransmisión del diseño con 6,4 pulgadas de exhibición del LCD;
2. la salsa del voltaje ca De 4 fases y la salsa actual de la CA de 3 fases se pueden hacer salir junta, incluso la gama,

    La fase, frecuencia se puede fijar independientemente;
3. el voltaje ca Máximo puede alcanzar 300V cada fase, oferta DC aux. independiente a los dispositivos probados, 0 ~ 300

    V/0.6A (Poleless y ajustable);
4. diverso tipo de la oferta de puerto del ordenador: El puerto de USB, RJ45 puerto, puerto video de VGA, USB/RJ45 vira hacia el lado de babor

    conveniente para la transferencia de datos, puerto video de VGA puede conectar con el proyector y fácil para el estudio y el entrenamiento;
5. codificador rotatorio de la larga vida estupenda + teclado funcional.



Datos técnicos de K68



Generadores del voltaje

Determinación

Gama

CA 4-phase (L-N)

4 x 0… 130V



CA bifásica (L-L)

2x 0… 260 V

Poder

CA 4-phase (L-N)

4 x70VA, en 0… 130 V



CA bifásica (L-L)

2 x 140VA, en 0… 260 V

Exactitud

<0>

<0>

Resolución

1mV

Generadores actuales

Determinación

Gama

CA trifásica (L-N)

3 x 0… 35 A



CA 1-phase (3L-N)

1 x 0… 105 A

Poder

CA trifásica (L-N)

1x 450VA, en 0… 35A



CA 1-phase (3L-N)

1 x 1000VA, en 0… 105A

Exactitud

<0>

<0>

Resolución

1mA

Generadores, generales

Frecuencia

Gama

0… 1000 herzios



Exactitud/deriva

Error <>

Error <>

Error <>



Resolución

0.001Hz

Fase

Gama

- 360°… +360°



Exactitud/deriva

Error <>



Resolución

0.1°

Tiempo

Gama

0… 999,999.999s



Exactitud/deriva

Error<1ms>

Generadores de DC

Gamas del voltaje

0… 300V/180VA

Gamas actuales

0… 20A/300W

Exactitud

Error<0>300 V;

Error<0> 0… 20 A;



Resolución

1mA; 1 milivoltio

Fuente aux. de DC

Gama

0… 300V/0.6A

Entradas binarias

Número

8 pares

Voltaje compatible

10V… 250V DC

Salidas binarias

Número

4 pares

Capacidad

250V/3A (AC/DC)

Sincronización

Modo de la sincronización

GPS

Armónico

Tiempos armónicos de la coincidencia

2… 9 veces

Fuente de alimentación

Voltaje de entrada nominal

el 220V±20% VAC, 1-phase

Poder

1000VA

Frecuencia nominal

Herzios del 50±10%

Condiciones ambientales

Temperatura de la operación

°C 55 de -5°C…

Temperatura de almacenamiento

°C 75 de -20°C…

Gama de humedad

el 5%… 90 %, sin condensación

Peso

20KG

Dimensiones

460 (D)×140 (W)×360 (h) milímetro

Interfaz

RJ45, USB, VGA



Lista principal del probador de la retransmisión de la serie:



Serie K68

K68

3x35A, 4x130V, 5 módulos de la función, Ethernet, TFT LCD, respingo

K68i

3x35A, 4x300V, 5 módulos de la función, Ethernet, TFT LCD, respingo



Funciones importantes:



Artículos

IEEE (R) no.

Retransmisiones de la sobreintensidad de corriente

50/76

Retransmisiones inversas de la sobreintensidad de corriente del tiempo

51

Retransmisiones de la corriente oculta

37

Retransmisiones de tierra de la falta

50

Retransmisiones direccionales de la sobreintensidad de corriente

67

Retransmisiones de tierra direccionales de la falta

67N

Retransmisiones de la sobretensión

59

Retransmisiones de Undervoltage

27

Retransmisiones direccionales del voltaje

91

Retransmisiones direccionales del poder

32

Retransmisiones del factor de poder

55

Equipo de la protección de la distancia (fase por fase)

21

Dispositivos reclosing automáticos

79

Retransmisiones que disparan

94

Retransmisiones de regulación del voltaje



Retransmisiones de Overimpedance, Z>



Retransmisiones de Underimpedance, Z



Retransmisiones de retraso de tiempo
