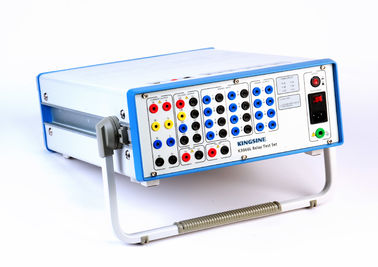

El sistema de prueba portátil de la retransmisión de protección, 7 organiza el voltaje/250V K3066L

Portable Protection Relay Test System , 7 Phase Voltage / 250V K3066L
Portable Protection Relay Test System , 7 Phase Voltage / 250V K3066L

Ampliación de imagen :  El sistema de prueba portátil de la retransmisión de protección, 7 organiza el voltaje/250V K3066L

Datos del producto:

Lugar de origen: China
Nombre de la marca: Kingsine
Certificación: ISO9001,CE
Número de modelo: K3066L

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Tiempo de entrega: 15 días hábiles
Condiciones de pago: T/T de antemano, L/C
Capacidad de la fuente: conjuntos de 50 / mes
Descripción detallada del producto
Alta luz:

Equipo de prueba de relé

,

pruebas de relés eléctricos

 El sistema de prueba portátil de la retransmisión de protección, 7 organiza el voltaje/250V K3066L

 Número binario de las entradas: 8 pares
Poder: 2000VA
En prueba en la casa y el terreno, el ordenador portátil es innecesario
voltaje de 7 fases (L-N) hecho salir



 ¡Software amistoso de la PC para la operación fácil!

¡El probador de la retransmisión de la serie K30 es extremadamente diseño para el usuario de ultramar, con software amistoso de la PC como su necesidad, las características únicas y las funciones le ayudan hasta el final!



1. El sistema único de la autopretección asegura la protección potente cuando el instrumento está actuando, parada automática la salida cuando la red es anormal;
2. se aumenta la tecnología única del interruptor y del amplificador, así que la precisión de la salida y la eficacia y el factor de poder, que se ajusta a la tendencia internacional de la reserva de la energía y de la protección del medio ambiente;
3. Con la función de la alarma de la medición de pérdidas a tierra de la vivienda y de la entrada externa del voltaje, garantizar seguridad personal;
4. Dos en uno del metro y de la fuente, con la función de la prueba interna y externa, uno mismo-calibración, oscilógrafo, y la duración de cada oscilógrafo alcanza 50S (función opcional);
5. ofrezca DC aux. independiente a los dispositivos probados, 0 ~ 300V/0.6A (Poleless y ajustable);
6. la función del transductor y la energía miden la prueba (función opcional);
7. función de supervisión única de prueba de la salida de la oferta del interfaz y función de Pre-curva-trazado, análisis de las ayudas más sobre el terreno;

 Datos técnicos de K3066L

Generadores del voltaje

Determinación

Gama

CA 7-phase (L-N)

7 x 0… 130 V

CA bifásica (L-L)

2 x 0… 260 V

Poder

CA 7-phase (L-N)

7 x 70VA, en 0… 130 V

CA bifásica (L-L)

2 x 110VA, en 0… 260 V

Exactitud

<0>

en 0… 130 V

<0>

en 0-130V

Resolución

1mV

Generadores actuales

Determinación

Gama

CA 6-phase (L-N)

6 x 0… 30 A

CA trifásica (2L-N)

3 x 0… 60 A (agrupe UN II B)

CA 1-phase (3L-N)

1 x 0… 180 A

Poder

CA 6-phase (L-N)

6x 450VA, en 0… 30A

CA trifásica (2L-N)

3x 600VA, en 0… 60A (agrupe UN II B)

CA 1-phase (3L-N)

VA 1 x 1500, en 0… 180A (máximo)

Exactitud

<0>

<0>

Resolución

1mA

Generadores, generales

Frecuencia

Gama

0… 1000 herzios

Exactitud/deriva

Error <>

Error <>

Error <>

Resolución

0.001Hz

Fase

Gama

- 360°… +360°

Exactitud/deriva

Error <>

Resolución

0.1°

Contador de tiempo

Gama

Infinito

Exactitud/deriva

Error<0>

Generadores de DC

Gamas del voltaje

0… 300V/110W

Gamas actuales

0… 20A/300W

Exactitud

<0>

<0>

<0>

<0>

Resolución

1mA; 1 milivoltio

Fuente aux. de DC

Gama

0… 300V/110W

Entradas binarias

Número

8 pares

Voltaje compatible

10V… 250V DC

Salidas binarias

Número

4 pares

Capacidad

250V/3A AC/DC

Sincronización

Modo de la sincronización

GPS

Armónico

Tiempos armónicos de la coincidencia

2… 20 veces

Fuente de alimentación

Voltaje de entrada nominal

CA 85V… 264V

Poder

2000VA

Frecuencia nominal

47Hz….65Hz

Condiciones ambientales

Temperatura de la operación

°C 55 de -5°C…

Temperatura de almacenamiento

°C 75 de -20°C…

Gama de humedad

el 5%… 90 %, sin condensación

Peso

17,5 KILOGRAMOS

Dimensiones

480 (D)×140 (W)×360 (h) milímetro

Conexión de PC

RJ45

 Prueba de la retransmisión de protección de la serie K30 fijada:

Modelo

Canales

Salidas de la CA

K3063i/K3063Li

10 canales de salida

6*30A/3*40A/4*300V

K3030i/K3030Li

7 canales de salida

3*30A/4*300V

K3066

13 canales de salida

6*20A/3*40A/7*130V

K3063

10 canales de salida

6*20A/3*40A/4*130V

K3040

7 canales de salida

3*40A/4*130V

K3030

7 canales de salida

3*30A/4*130V

Funciones importantes:

Artículos

IEEE (R) no.

Retransmisión de la sincronización



Falta transplay



Sincronización de GPS



Retransmisiones de la sobreintensidad de corriente

50/76

Retransmisiones inversas de la sobreintensidad de corriente del tiempo

51

Retransmisiones de la corriente oculta

37

Retransmisiones de tierra de la falta

50

Retransmisiones direccionales de la sobreintensidad de corriente

67

Retransmisiones de tierra direccionales de la falta

67N

Retransmisiones de la sobretensión

59

Retransmisiones de Undervoltage

27

Retransmisiones direccionales del voltaje

91

Retransmisiones direccionales del poder

32

Retransmisiones del factor de poder

55

Protección diferenciada (circuitos diferenciados)

87

Equipo de la protección de la distancia (fase por fase)

21

Retransmisiones negativas de la sobreintensidad de corriente de la secuencia

46N

Protección contra sobrecarga del motor

51/86

Dispositivos reclosing automáticos

79

Retransmisiones que disparan

94

Retransmisiones de regulación del voltaje



Retransmisiones de Overimpedance, Z>



Retransmisiones de Underimpedance, Z



Retransmisiones de retraso de tiempo
