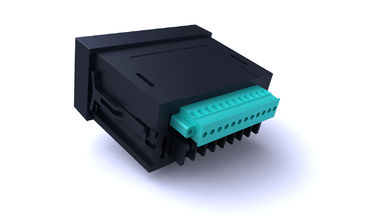

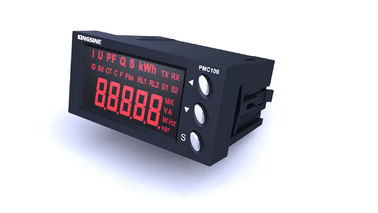

Medidor de potencia multifuncional monofásico, PMC100 de 2 canales
Medición de parámetros eléctricos monofásicos y medición de energía.
Monitoreo en línea de alarma de límite de parámetro eléctrico, salida de alarma de relevancia de relé
Soporta 2 canales DI / DO, puede configurar salida de transductor
Soporte MODBUS-RTU, comunicación RS485
Visión general
El medidor de potencia digital monofásico de la serie PMC100 adopta una pantalla LED personalizada, modularizada y de alto brillo, muy hermosa y grandiosa; Utilice el microprocesador de bajo consumo como núcleo para lograr la medición de parámetros completamente eléctricos y la medición de energía. Puede configurar de forma opcional varias interfaces de salida analógicas, de relé o binarias para satisfacer las diversas necesidades del usuario; integra los puertos de comunicación RS-485, puede cumplir fácilmente la integración de varios sistemas de distribución inteligente. La función del producto es práctica, fácil de usar y de mantenimiento. Puede usarse en el monitoreo y control de equipos en el lugar, proporcionar asistencia de medición para expertos en aplicaciones eléctricas, proporcionar datos de base para SCADA y Smart Grid, proporcionar una base de toma de decisiones para una gestión inteligente de la energía efectiva.
Funciones funcionales
Funciones funcionales | PMC100Z | PMC100C | PMC100P | PMC100F | PMC100U | PMC100I | PMC100N |
Valor virtual real instantáneo |
|
|
|
|
|
|
|
Corriente | ◆ |
| ◆ |
|
| ◆ | ◆ |
voltaje | ◆ |
| ◆ |
| ◆ |
| ◆ |
Frecuencia | ◆ |
|
| ◆ |
|
| ◆ |
Poder activo | ◆ |
| ◆ |
|
|
| ◆ |
Poder reactivo | ◆ |
|
|
|
|
| ◆ |
Factor de potencia | ◆ | ◆ |
|
|
|
| ◆ |
Energía |
|
|
|
|
|
|
|
Energia activa | ◆ |
|
|
|
|
| ◆ |
Comunicación |
|
|
|
|
|
|
|
Protocolo RS485 / MODBUS | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Monitor |
|
|
|
|
|
|
|
Pantalla LED | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
Otro |
|
|
|
|
|
|
|
DI de 2 canales | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
DO de 2 canales | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
1 canal AO: 4-20mA | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
Alarma de límites de 2 canales | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Programa de soporte de actualización en línea | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Parámetro técnico
Características electricas | ||
Tipo de medida | Sistema monofásico de ca | |
| Tasa de muestreo por ciclo: 64 veces | |
Frecuencia de actualización de datos | 1S | |
Precisión de la medición
| Corriente | 0.2% |
voltaje | 0.2% | |
Poder | 0.5% | |
Frecuencia | 0.05Hz | |
Energia activa | 1.0% | |
AO | 1% | |
Características de voltaje de entrada | Voltaje de medicion | 0 ~ 600 V (acceso directo) |
Sobrecarga permitida | 1.2 veces / continuo | |
Impedancia de entrada | 1.8MΩ | |
Característica de corriente de entrada | Corriente de medicion | 5A o 1A (a través de CT Connect) |
Sobrecarga permitida | 1.2 veces / continuo | |
Impedancia de entrada | <0.1Ω | |
ENTRADA BINARIA | Tensión de trabajo | 12 ~ 24 VDC (fuente de alimentación externa) |
Impedancia de entrada | 12KΩ | |
Voltaje de aislamiento | 2KV | |
Salida de relé | Tipo de nodo | Choque mecánico |
Capacidad del nodo | 220 VAC / 5A, 30 VDC / 5A | |
Salida 4-20mA DC | Abra el circuito de voltaje | 5VDC |
Capacidad de sobrecarga | ≤200Ω | |
Voltaje de aislamiento | 2KV | |
Fuente de alimentación de trabajo | C.A. | 85 ~ 265 VAC / 45-65Hz |
corriente continua | 100 ~ 300 VDC | |
Disipación de potencia | <2.5W | |
Propiedades mecánicas | ||
Peso | 0.3kg | |
Grado de protección IP | panel IP52, cuerpo IP30 | |
tamaño | 96 x 48 x 72 mm | |
Temperatura de funcionamiento | -25 ~ 70 ℃ | |
Temperatura de almacenamiento | -40 ~ 85 ℃ | |
Humedad relativa | 5% - 90% HR, sin condensación | |
EMC | ||
Interferencia electrostática de descarga | IEC 61000-4-2, nivel 4 | |
Grupo de pulso transitorio anti-rápido. | IEC 61000-4-4, nivel 4 | |
Anti-impacto | IEC 61000-4-5, nivel 3 | |
Campo magnético antifrecuencia | IEC 61000-4-8, nivel 3 | |
Rendimiento de aislamiento eléctrico. | ||
Resistencia de aislamiento | GB / T13729,> 50MΩ | |
Tensión soportada de frecuencia | GB / T13729, CA 2KV 50Hz / 1min | |
Voltaje de impulso | GB / T13729, 5KV, 1.2 / 50us | |
