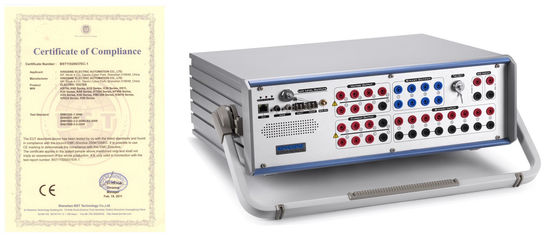

Equipo de prueba de la prueba de la retransmisión de la sobreintensidad de corriente de la retransmisión de protección de la alta exactitud KINGSINE K3130i

High Accuracy KINGSINE K3130i Protection Relay Testing Overcurrent Relay Test Kit
High Accuracy KINGSINE K3130i Protection Relay Testing Overcurrent Relay Test Kit

Ampliación de imagen :  Equipo de prueba de la prueba de la retransmisión de la sobreintensidad de corriente de la retransmisión de protección de la alta exactitud KINGSINE K3130i

Datos del producto:
Lugar de origen: China
Nombre de la marca: KINGSINE
Certificación: CE/ISO9001
Número de modelo: K3130i
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas/mes
Descripción detallada del producto
Voltaje entrado nominal: 100~240VAC Frecuencia nominal: 50/60HZ
Temperatura de funcionamiento: -10℃~55℃ Temperatura de almacenamiento: -20℃~70℃
Peso: 17,5 KILOGRAMOS Dimensiones (W x D x H): 468×375×164 (milímetro)
Alta luz:

Prueba de la retransmisión de protección de K3130i

,

prueba de la retransmisión de protección 240Vac

,

Equipo de la prueba de la retransmisión de la sobreintensidad de corriente de K3130i

Equipo de prueba de la prueba de la retransmisión de la sobreintensidad de corriente de la retransmisión de protección de la alta exactitud KINGSINE K3130i



Descripción del probador de la retransmisión de la sobreintensidad de corriente



La PRUEBA de la RETRANSMISIÓN de KINGSINE K3130i es un equipo que prueba en práctica portátil con excelente rendimiento; Elegancia y aspecto pulido con el chasis de la aleación de aluminio y el panel de la PC, dentro del control del microprocesador del BRAZO, voltaje y cronómetro de la salida actual, de la exhibición de pantalla LCD podría hacer salir una manera completa del aislamiento para el voltaje ajustable de AC/DC, y AC/DC actual y una manera para el voltaje de DC ajustable; el lazo de la salida con la protección contra sobrecarga doble con capacidad de salida grande, pequeño volumen, confiabilidad ligera, alta, ella conveniente para la calibración de campo y la prueba para la diversa retransmisión.



Característica del dispositivo de la prueba de la retransmisión de la sobreintensidad de corriente



Diseño, poder más elevado del peso < 17=""> y exactitud todos juntos con las salidas analógicas 3x35A y 4x310V;
Valor de muestreo de conformación IEC61850 y GANSO;
Las plantillas en expansión continua de la biblioteca de la prueba;
Funciones anticipadas opcionales como el metro y la calibración etc. de la energía del transductor.

7 salidas de los canales (3x35A y 4x310V), los canales de cada salida son control independiente y simultáneo de los valores de la magnitud, del ángulo de fase y de la frecuencia, de capaces de inyectar DC, onda sinusoidal de la CA y hasta los armónicos 60x.

13 salidas de bajo nivel de los canales hasta el máximo 8Vac/10Vdc.

puerto de la fibra 100/1000Mbit para las simulaciones de SMV y del GANSO



Especificación del sistema de prueba de la retransmisión de la sobreintensidad de corriente



Ángulo de la frecuencia y de fase
Gama de frecuencia DC~1KHz, transeúnte 3KHz
Exactitud de la frecuencia ±0.5ppm
Resolución de la frecuencia 0,001 herzios
Gama de la fase -360°~360°
Exactitud de la fase <0>
Resolución de la fase 0.001°
Fuente aux. del voltaje de DC (simulador de la batería)
Gama 0~350V @ 140W máximo
Exactitud guar 0.5%Rg.
Entrada binaria
Cantidad 8pairs
Tipo mojado/seco, medida
Umbral 10~600Vdc o libre potencial, programable
Resolución de tiempo 10us
Tasa de muestreo 10KHz
Tiempo de Debounce 0~25ms (el software controló)
Gama de tiempo Infinito
Errores del tiempo ±1ms @ ≤1s, el ±0.1% @ >1s
Aislamiento galvánico 4 aislados con cada uno 2 pares
Salida binaria (tipo de la retransmisión)
Cantidad 4pairs
Tipo Contactos de retransmisión libres potenciales, software controlado
CA de la capacidad de la rotura Vmax: 400Vac/Imax: 8A/Pmax: 2500VA
Capacidad DC de la rotura Vmax: 300Vdc/Imax: 5A/Pmax: 150W
Salida binaria (tipo del semiconductor)
Cantidad 4pairs
Tipo: Abierto-colector, tipo hembra de la combinación
Capacidad DC de la rotura 5~15Vdc/5mA, 10mA máximo
Permiso de la CA no
Tiempo de respuesta: 100us



Ventaja del equipo de la prueba de la retransmisión de la sobreintensidad de corriente

Función de la calibración del transductor:

El hardware entrado medida de DC está listo, ser activo
Entrada del voltaje Gama C.C. 0~±10V
Max Input C.C. de ±11V
Exactitud <0>
Impedancia de entrada ohmio del 1M
Entrada actual Gama 0~±1mA/1~±20mA, gama auto
Max Input 600mA
Exactitud <0>
Impedancia de entrada 15 ohmios



Función de la calibración del metro de la energía:

El hardware de la calibración del metro de la energía está listo, ser activo
Uso del sensor Metros mecánicos/metros electrónicos
Salida del sensor Alta palanca: >4.5V, bajo:<0>
Entrada del pulso 1 puerto de entrada del pulso, nivel 5Vdc válido solamente.
Gama del pulso el pulso 500KHz entró máximo.
Salida de pulso 1 salida del transistor, Abierto-colector, 5Vdc/5mA
