La prueba universal de la retransmisión de KINGSINE KF85 fijó la prueba de la retransmisión de protección

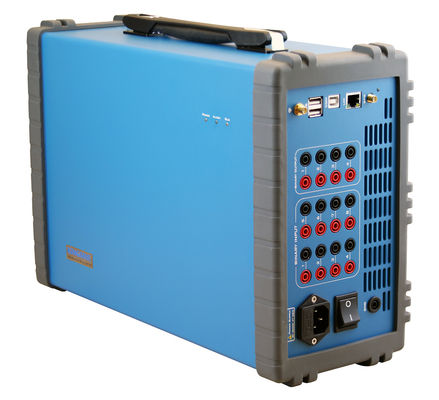

KINGSINE KF85 Universal Relay Test Set Protection Relay Testing
KINGSINE KF85 Universal Relay Test Set Protection Relay Testing

Ampliación de imagen :  La prueba universal de la retransmisión de KINGSINE KF85 fijó la prueba de la retransmisión de protección

Datos del producto:
Lugar de origen: China
Nombre de la marca: KINGSINE
Certificación: CE/ISO9001
Número de modelo: KF85
Pago y Envío Términos:
Cantidad de orden mínima: 1 SISTEMA
Precio: Negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas/mes
Descripción detallada del producto
Amplitud actual de la CA: 6×20A Poder del voltaje ca: 6×310V
tamaño: 390mm×256mm×140m m Peso: 10Kg
nombre: Sistema de la prueba de la retransmisión Resolución: 1mA
Alta luz:

KINGSINE KF85

,

Sistema de la prueba de la retransmisión KF85

,

Prueba de la retransmisión de protección KF85

La prueba universal de la retransmisión de KINGSINE KF85 fijó la prueba de la retransmisión de protección



Descripción de la ayuda IEC61850 del dispositivo de la prueba de la retransmisión de la distancia

El instrumento completo de la prueba se convierte basado en la subestación inteligente que prueba, principalmente función es prueba de la retransmisión de protección, análisis de valor del muestreo, análisis del fichero de SCD/comparación y servicio del MMS. Conveniente para la detección y la prueba del equipo de IED tal como dispositivo inteligente de la retransmisión de protección de la subestación, de la medida y de control, combine la unidad y el terminal inteligente. También pueda utilizado en el control de la señal de la capa de control de la subestación.



Característica de la ayuda de sistema de prueba de la retransmisión de la distancia IEC61850

La prueba compacta de la retransmisión de 6 fases fijada con alta exactitud y la solución completa (IEC61850 de conformación muestreó valor y el GANSO), cumple completamente todos los requisitos para la detección y el depuración de IEC61850 IEDs, de las unidades de la fusión, de los sistemas de control de la estación y de las retransmisiones de protección tradicionales.



Especificación del sistema de la prueba de la retransmisión de protección de la distancia

Fuente actual de la CA
Amplitud y poder 6×20A @ 300VA máximo cada uno;
3×40A @ 520VA máximo cada uno;
Exactitud ±1mA @ <0> <0> <0>
Gama Gama I: 3A
Gama II: 20A
Gama automática
Compensación de DC <3ma Typ="">
Resolución 1mA
Distorsión <0>
La respuesta asciende/de la pendiente <100us>
Fuente actual de DC
Amplitud y poder 6×10A @ 50W máximo
Exactitud ±5mA @ <1a> el ±0.2% @ ≥1A
La respuesta asciende/de la pendiente <100us>
Fuente del voltaje ca
Amplitud y poder 6×310V @ 124VA máximo cada uno
Exactitud ±2mV @ <2v> <0> <0>
Gama Gama I: 30V
Gama II: 310V
Gama automática
Compensación de DC <10mv Typ="">
Resolución 1mV
Distorsión <0>
La respuesta asciende/de la pendiente <100us>
Fuente del voltaje de DC
Amplitud y poder 6×150V @ 75W máximo
1×300V @ 150W máximo
Exactitud ±10mV @ <5v> el ±0.2% @ ≥5V
La respuesta asciende/de la pendiente <100us>
Peso y tamaño
Tamaño 390mm×256mm×140m m
Peso 10kg
Telclado numérico Llave del número + llave de dirección
Fuente de alimentación
Voltaje nominal 220V/110V (CA)
Voltaje permisible 85V~265V (CA); 127V~350V (DC)
Frecuencia nominal 50Hz
Frecuencia permisible 47~63Hz
Actual 10A máximo
Consumo de energía 1200VA máximo
Tipo de conexión Zócalo estándar 60320 de la CA
Ambiente de trabajo
Temperatura de funcionamiento -10~+55 ℃
Humedad relativa el 5~95%, No-condensación
Temperatura de almacenamiento -20℃ ~ +70℃
Presión atmosférica kPa 80kPa~110 (altitud los 2000m o más bajo)




Ventaja del sistema de prueba de la retransmisión de la frecuencia

Con del análogo (6x310V voltaje, 6x20A actual) y de los mensajes de IEC61850 SMV salida simultáneamente.
Proporcione 8 pares de puertos ópticos del LC, transmisión de la poder y reciba 36 canales de IEC61850-9-1, valores de la muestra del formato del marco IEC61850-9-2; con la función de prueba óptica del poder.
Proporcione 6 que el ST hizo salir puertos ópticos y el ST 2 recibe los puertos ópticos, que pueden hacer salir 6 sistemas de mensajes muestreados del valor conforme al formato IEC60044-7/8 (PIE3S); puede recibir 2 sistemas del formato de los PIE3S del mensaje muestreado especificación del valor IEC60044-7/8;
Puede suscribir/publicar la información o la salida del GANSO, recibe la transferencia, y realiza la prueba a circuito cerrado de la protección;
Comience hasta a simular el IED para lanzar activamente el GANSO, señales muestreadas del valor, de eliminar el proceso del reset del dispositivo bajo prueba causada por la interrupción del vínculo después de que se pare la prueba;
Se muestrea la salida portuaria óptica o el GANSO puede ser definido libremente; diversa información múltiple del bloque de gestión del GANSO puede ser suscrita/ser publicada;



F&A

Q: ¿1. cuántos países tienen KINGSINE exportó hasta ahora?
: Los productos de la marca de KINGSINE con éxito se han servido a clientes a través de más de 70 países por todo el mundo, incluyendo ABB, SIEMENS, SCHNEIDER, GE etc.



Q: 2. ¿Cuál es el plazo de ejecución para la entrega?
: Depende de la cantidad de la orden y de la estación que usted pone la orden. Podemos enviar generalmente en el plazo de 7-15 días para la pequeña cantidad, y cerca de 30 días para la gran cantidad.

Q: 3. ¿Usted tiene límite de MOQ?
: MOQ es 1 fijado. Por favor no dude en entrarnos en contacto con para más detalle.
