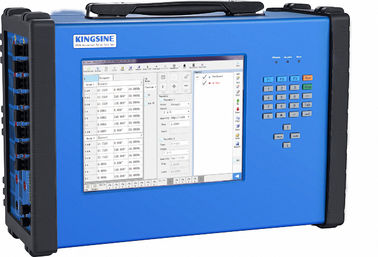

Descripción del probador de conformación de la retransmisión de IEC61850 KF86

KINGSINE KF86 tiene 10kg ligero, muy tamaño pequeño (390mm*256mm*140m m) para fácil continúa viaje del vuelo.

6x20A, canales de la salida analógica 6x300V.

La prueba compacta de la retransmisión de 6 fases fijada con alta exactitud y la solución completa (IEC61850 de conformación muestreó valor y el GANSO), cumple completamente todos los requisitos para la detección y el depuración de IEC61850 IEDs, de las unidades de la fusión, de los sistemas de control de la estación y de las retransmisiones de protección tradicionales.

Característica del probador de conformación de la retransmisión de IEC61850 KF86

●6x300V voltaje, 6x20A actual) y de IEC61850 SMV de los mensajes salida simultáneamente;

●Ordenador industrial dual-core incorporado de la CPU, impulsión sólida de gran capacidad incorporada del SSD; el sistema operativo integró Windows 7; pantalla LCD color verdadera de 9,7 pulgadas, 1024×768 resolución, operación de la pantalla táctil. Puede trabajar off-line o en línea;

●Proporcione 8 pares de puertos ópticos del LC, transmisión de la poder y reciba 36 canales de IEC61850-9-1, valores de la muestra del formato del marco IEC61850-9-2; con la función de prueba óptica del poder;

●Proporcione 6 que el ST hizo salir puertos ópticos y el ST 2 recibe los puertos ópticos, que pueden hacer salir 6 sistemas de mensajes muestreados del valor conforme al formato IEC60044-7/8 (PIE3S); puede recibir 2 sistemas del formato de los PIE3S del mensaje muestreado especificación del valor IEC60044-7/8;

●Puede suscribir/publicar la información o la salida del GANSO, recibe la transferencia, y realiza la prueba a circuito cerrado de la protección;

●Simule la salida baja de 12 canales para probar la protección de la entrada baja;

●Comience hasta a simular el IED para lanzar activamente el GANSO, señales muestreadas del valor, de eliminar el proceso del reset del dispositivo bajo prueba causada por la interrupción del vínculo después de que se pare la prueba;

●Se muestrea la salida portuaria óptica o el GANSO puede ser definido libremente; diversa información múltiple del bloque de gestión del GANSO puede ser suscrita/ser publicada;

●La función del canal del valor de la muestra, el número de canales se puede fijar libremente, hasta 36 canales puede ser configurada;

●Automáticamente ficheros de la importación LCC (SCD, ICD, CID, NPI) para realizar la configuración automática de valores y de la información muestreados del GANSO, y para ahorrar la información de los valores de la muestra y de configuración del GANSO como archivo de configuración para probar;

●Puede detectar automáticamente señales digitales ópticas de MU, del dispositivo de protección y de la caja inteligente de la operación, y realiza la función automática de la configuración del valor y de la información de muestreo del GANSO;

●Puede simular las condiciones anormales (pérdida, misorder, anormalidad de la calidad, retransmisión del mensaje, anomalía de los datos, fuera del paso, del etc.);

●La calidad del canal del mensaje del SV de la salida puede ser fijada, y la unidad de la simulación puede ser simulada y eliminar errores, fijado a inválido, sistema al estado corrido, y puede simular inconsistencia doble del ANUNCIO y otras pruebas;

●Módulo incorporado de la sincronización de GPS/Beidou con GPS, función de tiempo de sincronización del código de IRIG-B;

●El módulo completamente equipado de la prueba del software, CA, secuencia de la situación, prueba del recloser, protección de la distancia, protección de la sobreintensidad de corriente, sobreintensidad de corriente inversa del tiempo, protección cero de la secuencia, prueba ramping, dirección del poder, prueba diferenciada, prueba de la frecuencia, sincroniza los módulos de programación de la prueba;

Especificación del probador de conformación de la retransmisión de IEC61850 KF86

La ventaja de IEC61850 de conformación muestreó el probador del valor y de la retransmisión del GANSO KF86

Funciones IEC61850:

12 canales de bajo nivel señalan la función de salida:

Interfaz gráfica:

Investigación nosotros para más detalles.

F&A

Q: 1. ¿Cuál es el método de envío?
: Para ser más eficientes, utilizamos sobre todo el flete aéreo. Si usted prefiere la otra manera de transporte, podemos según su petición.

Q: ¿2. cuánto tiempo es el período de garantía?

: Proporcionamos 3 años garantizamos de la reparación libre y del mantenimiento permanente.

Q: ¿3.Why nos hacen ofrecen una garantía de tres años?

: En primer lugar, la meta de la calidad de la compañía de KINGSINE es que ningún fracaso de la calidad ocurre en el plazo de cinco años de uso del cliente.

El segundo, KINGSINE se ha dedicado al mercado de ultramar durante 12 años. Hasta ahora, cerca de 3000 sistemas de equipo han estado actuando en ultramar, y el porcentaje de averías anual es menos del 1%.

El tercero, nuestros productos es diseño modular, si hay una falta, él puede ser diagnosis de falta remota, y después expresar las piezas de los productos al cliente para la reparación rápida.
