| Nombre De La Marca: | Kingsine |
| Número De Modelo: | K1063 + |
| Cuota De Producción: | 1 set |
| Tiempo De Entrega: | 15 días hábiles |
| Condiciones De Pago: | T/T de antemano, L/C |

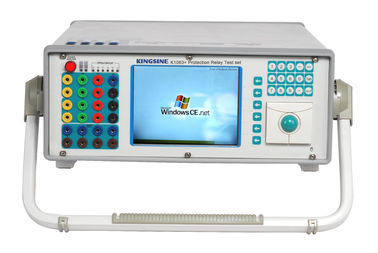

Conjunto de prueba de relé de CA de 1MV / 3 fases K1063+ con interfaz de video VGA
1- Prueba fácil.
2Menú de operación, operación sencilla
3.Poder: 1000VA
Principales especificaciones:
|
Generadores de tensión |
||
|
Configuración Rango de acción |
AC de 4 fases (L-N) |
4 x 0... 130 V |
|
Acción alterna de dos fases (L-L) |
2 x 0... 260 V |
|
|
El poder |
AC de 4 fases (L-N) |
4 x 70 V, a 0... 130 V |
|
Acción alterna de dos fases (L-L) |
2 x 140 V, a 0... 260 V |
|
|
Precisión |
< 0,07% de lectura + 0,03% de rango garantizado a 0-130 V < 0,04% de lectura + 0,01% de rango típico a 0-130 V |
|
|
Resolución |
1 mV |
|
|
Generadores de corriente |
||
|
Configuración Rango de acción |
Acción alterna de 6 fases (L-N) |
6 x 0... 30 A |
|
Acción alterna de 3 fases (2L-N) |
3 x 0... 60 A (Grupo A II B) |
|
|
Acción alterna de una fase (6L-N) |
1 x 0... 180 A |
|
|
El poder |
Acción alterna de 6 fases (L-N) |
6 x 150 VA, a 0... 30A Max 250VA, con los otros canales de descarga de corriente |
|
Acción alterna de 3 fases (2L-N) |
3 x 300VA, a 0... 60A (Grupo A II B) Máximo 450VA, con descarga por otros canales de corriente |
|
|
Acción alterna de una fase (6L-N) |
1 x 900 VA |
|
|
Precisión |
< 0,14% de lectura + 0,06% de rango garantizado a 0-40A < 0,05% de lectura + 0,02% de rango típico a 0-40A |
|
|
Resolución |
1 mA |
|
|
Generadores, generales |
||
|
Frecuencia |
Rango de acción |
0... 1000 Hz |
|
Precisión / deriva |
Error < 0,001 Hz a las 10... 65 Hz, Error < 0,01 Hz a 65 Hz... 450 Hz Error < 0,02 Hz a una frecuencia de 450 Hz...1000 Hz |
|
|
Resolución |
0.001Hz |
|
|
Fase |
Rango de acción |
- 360 grados... +360 grados |
|
Precisión / deriva |
Error < 0,2 ° |
|
|
Resolución |
0.1° |
|
|
El tiempo |
Rango de acción |
0... 999, 999, 999 |
|
Precisión / deriva |
Error < 0,1 ms |
|
|
Resolución |
1 ms |
|
|
Generadores de corriente continua |
||
|
Rango de tensión |
0... 300 V/180 V |
|
|
Intervalos de corriente |
0... 20 A/300 W |
|
|
Precisión |
Error < 0,1% de lectura + rango garantizado del 0,1% a 0...300 V; Error < 0,1% de lectura + rango garantizado del 0,1% en 0...20 A; |
|
|
Resolución |
1mA; 1 mV |
|
|
Armónico |
|
|
|
Tiempos de superposición armónica |
2... 20 años. |
|
|
Suministro de corriente continua auxiliar |
||
|
Rango de acción |
0... 300 V /0,6 A |
|
|
Entradas binarias |
||
|
Número |
8 parejas |
|
|
Voltagem compatible |
10 V... 250 V de corriente continua |
|
|
Salidas binarias |
||
|
Número |
4 parejas |
|
|
Capacidad |
250V/3A CA/CC |
|
|
Sincronización |
||
|
Modo de sincronización |
El GPS |
|
|
Fuente de alimentación |
||
|
Voltado de entrada nominal |
220V±10% de CAV, de una fase |
|
|
El poder |
El valor de las emisiones de CO2 |
|
|
Frecuencia nominal |
50 ± 10% de Hz |
|
|
Condiciones ambientales |
||
|
Temperatura de funcionamiento |
-5 °C...55 °C |
|
|
Temperatura de almacenamiento |
-20 °C...75 °C |
|
|
Rango de humedad |
5... 90%, sin condensar |
|
|
Peso |
20 KG |
|
|
Las dimensiones |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
Interfaz |
Se trata de un sistema de transmisión por cable de alta velocidad. |
|
|
Conexión de PC |
RJ45 |
|
Conjunto de ensayo del relé de protección de la serie K10:
|
Modelo |
Canales |
Salidas de CA |
|
K1063i |
10 canales de salida |
Se aplicarán las siguientes medidas: |
|
K1066i |
13 canales de salida |
Se aplicarán las siguientes medidas: |
|
K1066 |
13 canales de salida |
Se aplicarán las siguientes medidas: |
|
K1066+ |
13 canales de salida, |
Las emisiones de gases de efecto invernadero de las centrales eléctricas de los Estados Miembros se considerarán en el caso de las centrales eléctricas de los Estados Miembros. |
|
K1063 |
10 canales de salida |
Las emisiones de gases de efecto invernadero de las instalaciones de combustión interna se determinarán en función de las emisiones de gases de efecto invernadero. |
|
K1036 |
10 canales de salida |
3*40A/7*130V |
|
K1040 |
7 canales de salida |
3*40A/4*130V |
|
K1030 |
7 canales de salida |
El valor de las emisiones de dióxido de carbono no excede el 50% del valor de las emisiones. |
Prueba interna y de campo, el portátil es innecesario!
Con el microprocesador y la pantalla LCD, no importa si está haciendo pruebas en casa o en el campo, el portátil es innecesario. Además, el poderoso y completo software le ayuda a ser más fácil!
1Adopta una pantalla LCD de 6,4 pulgadas y está equipada con interfaz de vídeo VGA, lo que permite conectarla al proyector para la formación;
2. Con función de alarma de prueba de conexión a tierra de la vivienda y entrada de voltaje externo, para garantizar la seguridad personal;
3. Ofrecer Aux. DC independiente a los dispositivos probados, 0 ~ 300V/0,6A ((sin polos y ajustable);
4Dos en uno de medidor y fuente, con función de prueba interna y externa, autocalibración, oscilógrafo, y la duración de cada oscilógrafo alcanza 50S (función opcional);
5. Función de ensayo del transductor y del contador de energía (función opcional);
6. Adopte sistema integrado de Windows CE inteligente y estable. Windows tiene la ventaja de un programa de aplicación pequeño con velocidad rápida, lo que supera el problema de mala estabilidad, hardware fácil de dañar,y virus de Windows 98/2000/XP;
7. Utilice la tarjeta CF de alta velocidad como el almacenamiento, más estable, anti-choque en comparación con el hardware ordinario, por lo que funciona más confiable.
El video
El video
|
|
