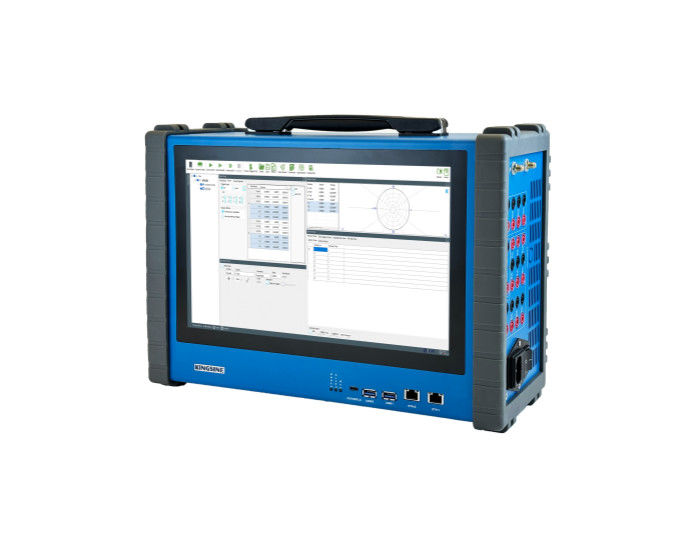

Conjunto de ensayo de relé universal KF86P

Conjunto de ensayo de relé universal KF86P
Conjunto de ensayo de relé universal KF86P

Ampliación de imagen :  Conjunto de ensayo de relé universal KF86P

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Kingsine
Certificación: CE
Número de modelo: KF86P
Pago y Envío Términos:
Precio: Negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 100 juegos/mes
Descripción detallada del producto

El conjunto de pruebas de relé universal más ligero y de alta potencia del mundo
● Salidas analógicas de 6x35A@425VA max y 6x310V@105VA max
● Peso de 10 kg, fácil de llevar en el vuelo
● Salida de señales de bajo nivel, ensayo del medidor de energía, calibración del transductor y capacidad de ensayo IEC61850 opcional.



Descripción



Funciones básicas
El KF86P es un conjunto de pruebas portátil de campo de uso múltiple y ligero, capaz de probar una amplia variedad de relés de protección basados en microprocesadores, estado sólido y electromecánicos.Relayes de sobrecarga del motor, pruebas IEC61850 y dispositivos de protección similares.

  • 12 canales analógicos de salida, 6x35A y 6x310V, cada canal de salida es independiente y simultáneo control de magnitud, ángulo de fase y valores de frecuencia, capaz de inyectar CC,Ondas senoidales AC y armónicos de hasta 60x.
  • Es muy ligero.10 kilos, fácil de llevar en el vuelo
  • La unidad se puede operar manualmente a través de una pantalla táctil y un teclado incorporados de 9,7 pulgadas, o se puede colocar bajo control completo de la computadora a través del software KRT, que se ejecuta en un PC.
  • Simulador de batería variable,24 ~ 350 Vdc, 70 vatiosFácil suministro de energía para la mayoría de los dispositivos de protección.
  • Software KRT de funcionamiento completo para la gestión de pruebas, módulos gráficos de pruebas, plantilla organizada, importación / exportación de Xrio / Rio, revisión de resultados de pruebas, evaluación automática de resultados y generación de informes, etc.
  • Reproducción transitoria hasta 3KHz
  • Puerto de fibra óptica de 8x100/1000Mbit para simulaciones IEC61850 SMV y GOOSE
  • Capacidad de ensayo sincronizado de extremo a extremo integrado de GPS e IRIG-B
  • 10 entradas binarias, con contacto seco o con contacto potencial de 0-300V; 4 salidas binarias rápidas aisladas cada una y con tiempo de respuesta < 1 ms.
  • Detección anti-clip, cableado incorrecto conectar alarma y auto-protección, sobrecarga y protección contra el sobrecalentamiento
  • AC 85~265 / DC 127-350 fuente de alimentación, compatibilidad mundial de la fuente de alimentación de amplio rango
  • 3 años de garantía gratuita y mantenimiento de por vida
  • Actualización de software gratuita

Característica de adelanto

  • Cumplimiento de la norma IEC61850 edición 1.0 y 2.0
  • Calibración del transductor
  • Calibración del contador de energía (contadores mecánicos y electrónicos)
  • 10 Salidas analógicas de bajo nivel (8 Voltages + 2 Corrientes) de hasta 8V/20mA máximo.

Puntos clave
Innovación “Plug and Play” “Ventajas del servicio postventa”:

  • La estructura es simple, los principiantes pueden lograr una instalación independiente.
  • Reducción de los costos posteriores a la venta.
  • Tiempo después de las ventas reducido.
  • Objetivo: completar el servicio de posventa en un plazo de 20 días hábiles.

Para el mantenimiento postventa, solo se requiere el reemplazo del módulo. No hay necesidad de calibración de precisión después del reemplazo del módulo. Una vez completado el ensamblaje, el producto se puede usar directamente.

La información pública, la estructura interna se visualiza como se muestra en el siguiente diagrama
:

Conjunto de ensayo de relé universal KF86P 0



Especificaciones





Fuente de corriente alterna
Amplitud y potencia 6 ×35Un @424el valor máximo de VA por cada uno;
3 ×70A @670el valor máximo de VA por cada uno;
Precisión < 0,015%Rd+0,005%Rg Tipo
< 0,04%Rd+0,01%Rg Guar.
Rango de acción Rango I: 3A
Rango II:35A. No
Rango automático
Desembolso de corriente continua 3 mA Tipo/ < 10 mA Guar
Resolución 1 mA
Desviación < 0,025% Tipo / < 0,07% Guar.
Respuesta de ascenso/descenso < 100 us
Fuente de corriente continua
Amplitud y potencia 3×20A @400W máximo
Precisión Se aplicarán las siguientes medidas:
±0,2% @ ≥1A
Respuesta de ascenso/descenso < 100 us
Fuente de voltaje CA
Amplitud y potencia 6×310V @105VA máximo por persona
Precisión El valor de las emisiones015%Rd+0.005Es el tipo Rg.
El valor de las emisiones04%Rd+0.01El jefe Guar.
Rango de acción Rango I: 30V.
Rango II: 310V
Rango automático
Desembolso de corriente continua El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Resolución 1 mV
Desviación Se trata de un tipo de producto que contiene < 0,015% Tipo / < 0,05% Guar.
Respuesta de ascenso/descenso < 100 us
Fuente de tensión de corriente continua
Amplitud y potencia 6×350 V @100W máximo
3×700V @150W máximo
Precisión Las emisiones de CO2 de las centrales eléctricas deberán ser iguales a las emisiones de CO2 de las centrales eléctricas.
± 0,2% @ ≥ 5V
Respuesta de ascenso/descenso < 100 us
Frecuencia y ángulo de fase
Rango de frecuencia DC ~ 1000 Hz, transiente de 3000 Hz
Precisión de la frecuencia ± 0,5 ppm
Resolución de frecuencia 0.001Hz
Rango de fase - 360¿ Qué pasa?~ 360°
Precisión de fase El número de personas.El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.
Resolución de las fases 0.010°
Fuente de alimentación de corriente continua auxiliar (simulador de batería)
Rango de acción 8~ 60Vdc (corrente de carga máxima 1.16A) Precisión < 2%
60 ~ 120Vdc (corrente de carga máxima 0,58A) Precisión < 1%
120
~ 350 Vdc (corrente de carga máxima 0.2A) Precisión < 0,5%
El poder > 69 W máximo
Resolución 10 mV
Protección Protección contra cortocircuito
Protección contra sobrecarga - ¿ Qué?
El aislamiento Aislado de otras terminales
Entrada binaria
Aislamiento eléctrico 10parejas de aislados eléctricos cada uno
Impedancia de entrada 5 kΩ... 13 kΩ(Contacto vacío)
Característica de entrada 0 V¿Qué quieres decir?300Vdc o contacto en seco
(Binario) 1 ~ 4entradaelel potencial de giro puede ser programable)
Tasa de muestreo 10 kHz
Resolución de tiempo 10o
Rango de medición de tiempo el infinito
Precisión del tiempo Las condiciones de ensayo de los equipos de ensayo
± 0,1% @1s
Tiempo de despegue 0 ~ 25 ms (controlado por software)
Salida binaria
Cantidad 4 parejas
El tipo Transistores de alta velocidad, controlados por software programable
Capacidad de interrupción de CA Vmax:Las demás:(El aire acondicionado)- ¿ Qué?:0.5A
Capacidad de interrupción de CC Vmax:Las demás:(D.C.)- ¿ Qué?:0.5A
Aislamiento eléctrico Todas las parejas aisladas
El tiempoSincronizarEl
Sincronización por satélite 1 × SMA,Uso para la interfaz de antena GPS
Apoya GPS y Satélite Beidou
Fibra IRIG-B 2 × ST,1 para transmisión, 1 para recepción
IRIG-B eléctrico 1 × 6Pin terminal de 5.08 mm con el Phoenix
1 para transmisión, 1 para recepción
Sincronización del disparador externo 1 × 4Pin terminal de 5.08 mm con el Phoenix
entrada de disparador externo + salida de disparador externo
Error de sincronización < 10 años
Interfaz de comunicación
Conexión Ethernet 2 × RJ45,10/100M
- ¿Qué quieres decir? Servicio DHCP WIFI incorporado
Puerto de serie 1 × RS232
El USB 2 × USB2
Peso y tamaño
Tamaño Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.
Peso 10 kg de peso
Muestra 9.7 pulgadas de LCD, pantalla táctil
El teclado Clave de número + clave de dirección
Fuente de alimentación
Voltagem nominal El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono.
Válvulas de tensión 85 - 265 VAC; 127 V¿Qué quieres decir?350 V (DC)
Frecuencia nominal 50 Hz
Frecuencia permitida 47-63 Hz
En la actualidad 10A máximo
Consumo de energía 1200VA máximo
Tipo de conexión Conector de corriente alterna estándar 60320
Medio ambiente de trabajo
Temperatura de funcionamiento -10 años¿Qué quieres decir?+55 °C
Humedad relativa 5¿Qué quieres decir?El 95%,No condensado
Temperatura de almacenamiento -20 °C ~ +70 °C
Presión atmosférica

80 kPa¿Qué quieres decir?110 kPa(Altitud 2000 m o inferior)





El adelanto




(Módulos opcionales)

Funciones de la norma IEC 61850:
● ¿Qué es? Completamente conforme con la norma IEC61850 Valor de muestreo y GOOSE; El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.
● ¿Qué es? Capaz de emitir simultáneamente el valor de muestreo y las señales analógicas, o de suscribir y publicar el mensaje GOOSE y la función de E/S binaria de contacto de relé.
● ¿Qué es? Se pueden asignar hasta 36 canales de valor de muestreo.
Puerto de fibra (tipo LC)
El tipo 100Base-FX (100Mbit, Fibra, Full Duplex) El sistema de transferencia de datos de las redes de datos de las redes de los Estados Unidos
Número de puerto 8 parejas
Modelo de cable 62.5/125μm ((Fibra de modo múltiple, naranja)
longitud de la onda 1310 nm
Distancia de transmisión > 1Km
Indicación del estado Documento único Verde (luces): conexión activa
Enlace AcT Amarillo (parpadeo): intercambio de datos

10Función de salida de señal de los canales de bajo nivel:
Salida de señal de bajo nivel
Canales de salida 10canales, 8 Salidas de voltaje + 2 Salidas de corriente
Tipo de puerto de salida Terminal de Phoenix
Rango de salida El valor de las emisiones de dióxido de carbono en el ensayo se calculará en función de las emisiones de dióxido de carbono en el ensayo.
Precisión (0,01 ~ 0,8 Vrms/0 ~ 2mA): < 0,05% Tipo / < 0,1% Guar.
Las reacciones de las moléculas de carbono son las siguientes:
Resolución 250 μV
Armónico ((THD%) < 0,05% Tipo / < 0,1% Guar.
Rango de frecuencia D.C.¿Qué quieres decir?1.0 kHz, transitorio 3KHz
Precisión de la frecuencia 0.002%(Frecuencia normal)
Resolución de frecuencia 0.001Hz
Rango de fase 0¿Qué quieres decir?359.9°
Precisión de fase El valor de las emisiones02¿ Qué pasa?,50/60 Hz
Resolución de fase ± 000

Función de calibración del transductor:
Entrada de medición de CC
Entrada de voltaje Rango de acción 0 ~ ± 10 V de corriente continua
Ingreso máximo ± 11 V de corriente continua
Precisión Precisión < 0,05% rg Tipo < 0,02% rg Guar.
Impedancia de entrada 1M ohm
Entrada de corriente Rango de acción 0 ~ ± 1mA / 1 ~ ± 20mA, alcance automático
Ingreso máximo 600 mA
Precisión Precisión < 0,05% rg Tipo < 0,02% rg Guar.
Impedancia de entrada 15 ohmios

Función de calibración del contador de energía:
Calibración del medidor de energía
Uso del sensor Medidores mecánicos / medidores electrónicos
Salida del sensor El nivel de presión en el conductor es igual o superior a:
Entrada de pulso 1 puerto de entrada de pulso, 5Vdc de alto nivel válido únicamente.
Rango de pulso Entrada de pulso de 500 kHz máximo.
Salida de pulso 1 Salida del transistor, colector abierto, 5Vdc/5mA
