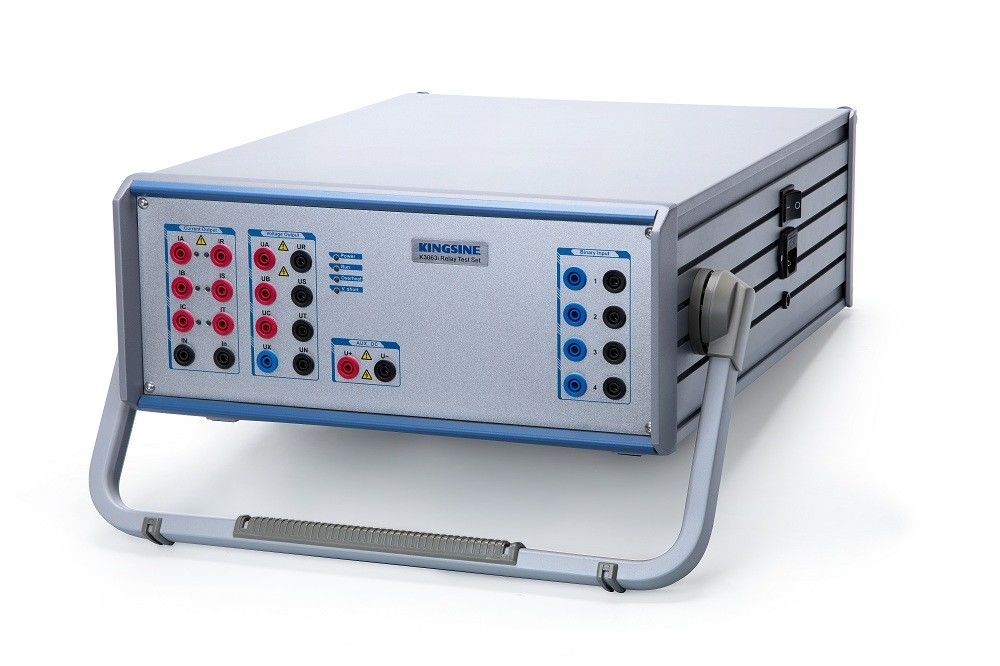

Fase de comprobación secundaria de la ayuda de la prueba de la retransmisión de protección del CE de 2 unidades de la fusión

Apoye la fase de comprobación secundaria de 2 unidades de la fusión de fase, de que puede también ser una unidad de la fusión de diversos datos entre la amplitud, fase, comparación de la frecuencia, ANUNCIO doble completo del canal que corrige y así sucesivamente.

Al mismo tiempo para apoyar un voltaje análogo y un sistema de medidas digitales, usted puede seleccionar el análogo del voltaje para la fase de la referencia, para alcanzar las ubicaciones diferentes de los datos de la unidad de la fase de comprobación secundaria.

Al comprobar la prueba de la fase, seleccione datos del canal, tales como un voltaje como la fase baja, para ser medido para ser amplitud comprobada del grupo del voltaje de la fase, fase, frecuencia, mientras que la tabla muestra la forma de diferencia del ángulo y de diferencia de fase, y la carta de comparación de la forma de onda de la exhibición y el diagrama del vector, con la comparación de la información, pueden comprobar el mismo lado de la secuencia de fase del voltaje, el valor del RMS está correcto o no, diversa relación lateral de la fase del voltaje, el valor eficaz está correcta o no.

KF932 tiene las características de los datos multi-ópticos del muestreo del SV del receptor, el bloque de gestión del SV de la ayuda puede ser modo de red o acceso de punto a punto del modo, y según las características del modo de red y del modo de punto a punto, el número de serie de proceso de datos correspondiente del tiempo o escala de tiempo su dirección, para asegurar la confiabilidad de los datos.

En el interfaz principal haga clic en la “comprobación de fase” para incorporar la página de comprobación de la detección del muestreo del SV del módulo de la fase. Para “comprobar la página de la detección del SV del módulo de la fase”, refiera por favor “al análisis del muestreo de 5,2 SV” del manual del usuario.

Haga clic o haga clic el botón de la "entrada después de prensa para arriba, abajo keyto seleccionan el bloque de gestión del SV que realizará la fase de comprobación. Cuando es el icono seleccionado de la columna, significa que se ha seleccionado la selección. Puede elegir a dos grupos.

Es necesario seleccionar la “adquisición neta (número de serie)” o el “dibujo recto (escala de tiempo) “según si los datos del SV son acceso conectado o de punto a punto, y el programa de aplicación determina automáticamente el puerto óptico según la explotación minera de la red del acceso a datos del SV o la explotación minera recta. Al mismo tiempo también se recomienda la necesidad de elegir la tasa de muestreo de datos del SV correspondiente a la mayoría del uso de la ingeniería de 4000Hz.It de elegir 4000Hz, ahora apoya 4000Hz (80 puntos/ciclo), 12.8kHz (256 puntos/ciclo), 4800Hz (80 puntos/ciclo) y 15.36kHz (256 puntos/ciclo)”.

Haga clic el “F2 para continuar” incorporando la página de comprobación de la comparación del valor de la muestra de la fase. Primera necesidad de seleccionar el canal de comprobar fase.

Organice A (L1) “para la referencia, otras fases son” A (L1) para el cálculo del ángulo de fase de 0 grados, golpean ligeramente la pantalla o pulsan las teclas de dirección para mover el cursor, presionan el botón de la "entrada, después seleccionan el color de fondo para el canal amarillo, del bloque de gestión del SV en la lista del canal por hacia arriba y hacia abajo las llaves para mover el cursor y para presionar la tecla de "ENTER" para seleccionar y para confirmar.

Figura: Dos grupos de bloques de gestión entre la comprobación de fases

Tecleo “tabla de la simulación del F2” para exhibir diferencia trifásica del ángulo de A/de B/de C (diferencia del ángulo) y diferencia de la amplitud (diferencia del ratio) en forma del dial;

Tecleo “forma de onda del F3” para exhibir la comparación de la forma de onda de dos grupos de canales trifásicos de ABC. En el interfaz de la comparación de la forma de onda, haga clic el “F3”. Cuando “F3: el período de muestreo” se exhibe, presiona el tirón horizontal de las flechas izquierdas y derechas y encoge la forma de onda; cuando F3 de la exhibición “: el escalamiento de la amplitud”, presiona la dirección de la dirección izquierda y derecha para reducir y para agrandar verticalmente la forma de onda. Al mismo tiempo toque los left and right que resbalan “ciclo de muestreo” y “el engranaje del escalamiento de la amplitud” puede también enfocar adentro y hacia fuera.

Haga clic “el vector F4” para exhibir 2 grupos de vector trifásico del canal de ABC.
