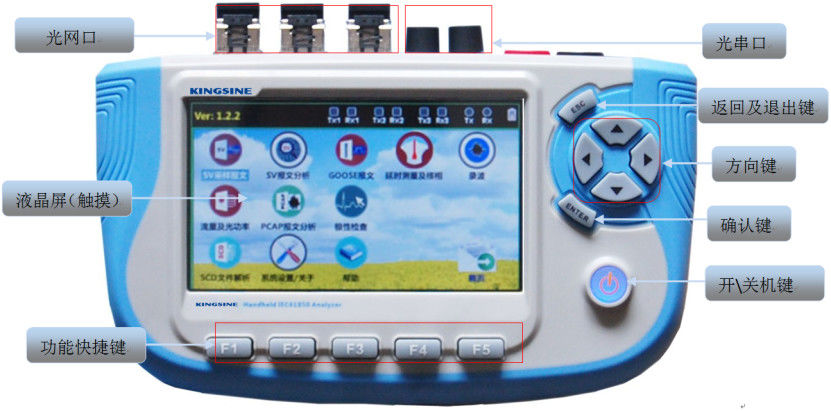

Por favor, consulte la foto a continuación acerca de la apariencia del conjunto de prueba de protección de relé digital de fibra portátil KF932.

Pantalla LCD con capacidad de contacto con el dedo

tecla de flecha, tecla de entrada y tecla de retorno:

La tecla "ESC" es para volver a las teclas de función del menú anterior y activar el protector de pantalla; la tecla "ENTER" para confirmar la función; las teclas de flecha para la parte superior e inferior, la izquierda y la derecha.

1- teclas de acceso directo: se utilizan para cambiar entre diferentes páginas de prueba.

2.Bota de encendido/apagado: presione continuamente esta tecla durante 3 segundos en el sentido este. Luego encienda el dispositivo; la tecla de encendido/apagado siempre está encendida; vuelva a presionar mucho para apagar el dispositivo, la tecla de encendido/apagado siempre está encendida.

3Interfaz de carga: interfaz de carga de la batería del instrumento.

4Puerto de recepción analógico: se utiliza para la fase al recoger el voltaje CA.

5.FT3 puerto de recepción (RX): para la recepción de FT3 o código B en la señal horaria

FT3 TX (TX): se utiliza para la transmisión de FT3 o código B en la señal de tiempo.

6. 3 pares de puerto Ethernet de fibra: puerto de fibra 1/2/3 para RECIBIR y ENVIAR SV y GOOSE, puerto de fibra 3 puede recibir 1588 pares de mensajes

1.TF slot para tarjetas: para almacenar programas de software, datos e informes;

2.Interfaz de E/S binaria: para entrada binaria y salida binaria de contactos duros

Indicador:

El indicador de enlace del puerto FIBER encendido indica que es normal para la conexión del enlace FIBERtransceptor;

El indicador ACT del puerto FIBER parpadea, lo que significa que se están recibiendo algunos datos entrantes, mientras que significa que se están enviando algunos datos cuando el indicador ACT del puerto FIBER está siempre encendido.

el indicador RX del puerto serial de fibra siempre encendido, que significa que se reciben los datos FT3;

El indicador del puerto serie TX de la FIBER está siempre encendido, lo que significa que se envían datos FT3.

Carga El indicador CHR siempre está encendido, lo que significa que se está cargando electricidad y el indicador se apaga una vez que se ha completado la carga.
