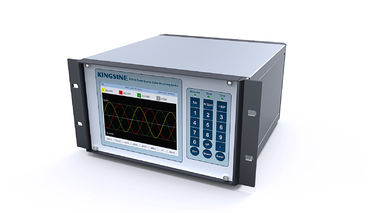

Sistema de monitoreo de calidad de energía

Tarjeta 8G SD, guardar datos de medición durante mucho tiempo;

16 bit AD, 100K ps / S detección de voltaje instantáneo;

Interfaz amigable;

Sujeción de apagado (opcional).

Diseño de la sabiduría, productos inteligentes, buenos servicios.

Según el estándar IEC, medición multicanal, procesamiento de alto rendimiento, almacenamiento de alta capacidad.

Función de medición

Medición de 3 * 4 canales de voltaje / corriente, valor de lectura de 0.1% / 16 bit AD;

Análisis de valores de estado estable de 10/12 ciclos;

Muestreo de 100Kps / S detección instantánea de voltaje / 16 bit AD;

Resolución de frecuencia 0.001HZ, precisión 0.01HZ, rango 45-65HZ;

Muestreo síncrono;

Sistema monofásico compatible, sistema delta del tipo trifásico trifásico, trifásico, trifásico, trifásico, sistema trifásico de estrella en tres fases.

Norma de detección

Cumple completamente con IEC61000-4-30

tecnología de medición y prueba de compatibilidad electromagnética, método de medición de la calidad de la potencia;

Cumpla totalmente con IEC 61000-4-7 instrucciones generales de medición armónica e inter-armónica;

IEC61557-12 afecta la cantidad y el índice de especificación del dispositivo de medición de calidad de energía;

Calidad de potencia GB / T 15945-2008 —— desviación de frecuencia del sistema de potencia;

Calidad de potencia GB / T 12325-2008 ——desviación de voltaje de suministro;

Calidad de energía GB / T 12326-2008: fluctuación de la tensión y parpadeo;

Calidad de potencia GB / T 15543-2008 —— desequilibrio de tensión trifásica;

Calidad de potencia GB / T 14549-1993 ——utilidad de la red armónica;

Calidad de potencia GB / T 18481-2001: sobretensión transitoria y sobretensión intantánea;

Requisitos generales de GB / T- 19862-2005 del dispositivo de monitoreo de calidad de energía;

Calidad de potencia GB / T 24337-2009— red de servicios inter-armónicos.

Activador de evento de calidad de energía

256 muestreo / ciclo, análisis de media onda;

Oleaje repentino, hundimiento repentino, parada repentina, fluctuación de voltaje, voltaje instantáneo;

Función de osciloscopio de eventos;

Descripción característica del evento.

Idioma soportado

Chino simple;

Inglés.

Interfaz externa

Pantalla LCD TFT, resolución 640 * 480;

Tarjeta SD de memoria 8G;

Sincronización de hora GPS, interfaz RS485;

Comunicación Ethernet;

Características del producto:

Total de 24 canales de medición;

Cumple totalmente la norma IECA;

Un registro por minuto, el dispositivo guarda todos los parámetros de medición automáticamente

al menos 3 meses;

Osciloscopio de larga duración automáticamente de acuerdo con el evento de disparo;

Tarjeta 8G SD, guardar datos de medición durante mucho tiempo;

16 bit AD, 100K ps / S detección de voltaje instantáneo;

Interfaz amigable;

Sujeción de apagado (opcional).
