| Nombre De La Marca: | KINGSINE |
| Número De Modelo: | KF86 |
| Cuota De Producción: | 1 set |
| Precio: | Negociable |
| Tiempo De Entrega: | 15 días hábiles |
| Condiciones De Pago: | T/T de antemano, L/C |
Un equipo 10kg, cumple completamente todos los requisitos para la detección y el depuración de IEC61850 IEDs, de las unidades de la fusión, de los sistemas de control de la estación y de las retransmisiones de protección tradicionales.
Descripción:
8 puertos ópticos valor de muestreo de conformación IEC61850 y GANSO;
salida actual de los canales análogos del voltaje 6x130V y de la alta exactitud 6x20A;
GPS incorporado, función de la sincronización de la ayuda IRIG-B;
la pantalla táctil de 9,7 pulgadas, puede ser off-line actuado o con el ordenador portátil;
Especificaciones
| Fuente actual de la CA | |
| Amplitud y poder |
6×20A @ 90VA máximo cada uno; 3×40A @ 180VA máximo cada uno; |
| Exactitud | ±1mA @ <0> <0> <0> |
| Gama |
Gama I: 2A Gama II: 20A Gama automática |
| Compensación de DC | <3ma Typ=""> |
| Resolución | 1mA |
| Distorsión | <0> |
| La respuesta asciende/de la pendiente | <100us> |
| Fuente actual de DC | |
| Amplitud y poder | 6×10A @ 50W máximo |
| Exactitud | ±5mA @ <1a> el ±0.2% @ ≥1A |
| La respuesta asciende/de la pendiente | <100us> |
| Fuente del voltaje ca | |
| Amplitud y poder | 6×130V @ 65VA máximo cada uno |
| Exactitud | ±2mV @ <2v> <0> <0> |
| Gama |
Gama I: 13V Gama II: 130V Gama automática |
| Compensación de DC | <10mv Typ=""> |
| Resolución | 1mV |
| Distorsión | <0> |
| La respuesta asciende/de la pendiente | <100us> |
| Fuente del voltaje de DC | |
| Amplitud y poder |
6×150V @ 75W máximo 1×300V @ 150W máximo |
| Exactitud | ±10mV @ <5v> el ±0.2% @ ≥5V |
| La respuesta asciende/de la pendiente | <100us> |
| Ángulo de la frecuencia y de fase | |
| Gama de frecuencia | DC ~ 1000Hz, transeúnte 3000Hz |
| Exactitud de la frecuencia | ±0.5ppm |
| Resolución de la frecuencia | 0.001Hz |
| Gama de la fase | -360°~360° |
| Exactitud de la fase | <0> |
| Resolución de la fase | 0.001° |

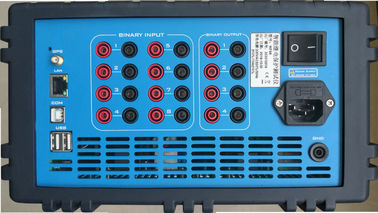

| Entrada binaria | |
| Aislamiento eléctrico | 8 pares de eléctrico aislado cada uno |
| Impedancia de entrada | 5 kΩ… 13kΩ (contacto vacío) |
| Característica entrada |
0 V~300Vdc o contacto seco (La entrada binaria volcar potencial puede ser programable) |
| Tasa de muestreo | 10kHz |
| Resolución de tiempo | 10us |
| Gama de la medida del tiempo | 0~105s |
| Exactitud del tiempo |
±1ms @ <1s> el ±0.1% @ ≥1s |
| Tiempo de Debounce | 0~25ms (el software controló) |
| Salida binaria | |
| Cantidad | 4 pares, velocidad rápida |
| Tipo | Tipo 4.0m m del plátano |
| Capacidad de la rotura de la CA | Vmax: 250V ()/Imax de la CA: 0.5A |
| Capacidad de la rotura de DC | Vmax: 250V ()/Imax de DC: 0.5A |
| Aislamiento eléctrico | Todos los pares aislados |
| Sincronice el puerto | |
| Sincronización por satélite |
1 × SMA, uso para el interfaz de la antena de GPS Ayuda GPS y satélite de Beidou |
| Fibra IRIG-B | ST de 2 ×, 1 para la transmisión, 1 para recibir |
| IRIG-B eléctrico |
1 terminal del × 6Pin 5.08m m Phoenix 1 para la transmisión, 1 para recibir |
| Sincronización externa del disparador |
1 terminal del × 4Pin 5.08m m Phoenix entrada de disparador externa + salida externa del disparador |
| Interfaz de comunicaciones | |
| Ethernet | 1 × RJ45, el 10/100M |
| Puerto serie | 1 × RS232 |
| USB | 2 × USB2 |
| Peso y tamaño | |
| Tamaño | 390mm×256mm×140m m |
| Peso | 10kg |
| Exhibición | 9.7inch LCD, pantalla táctil |
| Telclado numérico | Llave del número + llave de dirección |
| Fuente de alimentación | |
| Voltaje nominal | 220V/110V (CA) |
| Voltaje permisible | 85V~265V (CA); 127V~350V (DC) |
| Frecuencia nominal | 50Hz |
| Frecuencia permisible | 47~63Hz |
| Actual | 10A máximo |
| Consumo de energía | 1200VA máximo |
| Tipo de conexión | Zócalo estándar 60320 de la CA |
| Ambiente de trabajo | |
| Temperatura de funcionamiento | -10~+55 ℃ |
| Humedad relativa | el 5~95%, No-condensación |
| Temperatura de almacenamiento | -20℃ ~ +70℃ |
| Presión atmosférica | kPa 80kPa~110 (altitud los 2000m o más bajo) |
