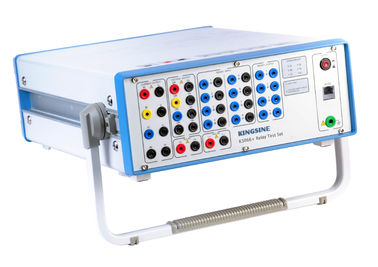

| Nombre De La Marca: | Kingsine |
| Número De Modelo: | K3066 + |
| Cuota De Producción: | 1 set |
| Tiempo De Entrega: | 15 días hábiles |
| Condiciones De Pago: | T/T de antemano, L/C |
Prueba secundaria de la inyección
prueba 1.Easy
2.operation menú, operación simple
3.Power: 1000VA
¡Software amistoso de la PC para la operación fácil!
¡El probador de la retransmisión de la serie K30 es extremadamente diseño para el usuario de ultramar, con software amistoso de la PC como su necesidad, las características únicas y las funciones le ayudan hasta el final!
1. El sistema único de la autopretección asegura la protección potente cuando el instrumento está actuando, parada automática la salida cuando la red es anormal;
2. se aumenta la tecnología única del interruptor y del amplificador, así que la precisión de la salida y la eficacia y el factor de poder, que se ajusta a la tendencia internacional de la reserva de la energía y de la protección del medio ambiente;
3. Con la función de la alarma de la medición de pérdidas a tierra de vivienda y de la entrada externa del voltaje, garantizar seguridad personal;
4. Dos en uno del metro y de la fuente, con la función de la prueba interna y externa, uno mismo-calibración, oscilógrafo, y la duración de cada oscilógrafo alcanza 50S (función opcional);
5. oferta DC aux. independiente a los dispositivos probados, 0 ~ 300V/0.6A (Poleless y ajustable);
6. función de la prueba del transductor y del metro de la energía (función opcional);
7. la función de supervisión única de prueba de la salida de la oferta del interfaz y la función de Pre-curva-trazado, ayuda más sobre el terreno a análisis;
Datos técnicos de K3066+
|
Generadores del voltaje |
||
|
Ajuste Gama |
CA 7-phase (L-N) |
7 x 0… 130 V |
|
CA bifásica (L-L) |
2 x 0… 260 V |
|
|
Poder |
CA 7-phase (L-N) |
7 x 70VA, en 0… 130 V |
|
CA bifásica (L-L) |
2 x 140VA, en 0… 260 V |
|
|
Exactitud |
<0> en 0… 130 V <0> en 0-130V |
|
|
Resolución |
1mV |
|
|
Generadores actuales |
||
|
Ajuste Gama |
CA 6-phase (L-N) |
6 x 0… 30 A |
|
CA trifásica (2L-N) |
3 x 0… 60 A (grupo A II B) |
|
|
CA 1-phase (3L-N) |
1 x 0… 180 A |
|
|
Poder |
CA 6-phase (L-N) |
6x 450VA, en 0… 30A |
|
CA trifásica (2L-N) |
3x 520VA, en 0… 60A (grupo A II B) |
|
|
CA 1-phase (3L-N) |
VA 1 x 1000, en 0… 180A (máximo) |
|
|
Exactitud |
<0> <0> |
|
|
Resolución |
1mA |
|
|
Generadores, generales |
||
|
Frecuencia |
Gama |
0… 1000 herzios |
|
Exactitud/deriva |
Error<> Error<> Error<> |
|
|
Resolución |
0.001Hz |
|
|
Fase |
Gama |
- 360°… +360° |
|
Exactitud/deriva |
Error<> |
|
|
Resolución |
0.1° |
|
|
Contador de tiempo |
Gama |
Infinito |
|
Exactitud/deriva |
Error<0> |
|
|
Generadores de DC |
||
|
Gamas del voltaje |
0… 300V/180W |
|
|
Gamas actuales |
0… 20A/300W |
|
|
Exactitud |
<0> <0> |
|
|
<0> <0> |
||
|
Resolución |
1mA; 1 milivoltio |
|
|
Fuente aux. de DC |
||
|
Gama |
0… 300V/0.6A |
|
|
Entradas binarias |
||
|
Número |
8 pares |
|
|
Voltaje compatible |
10V… 250V DC |
|
|
Salidas binarias |
||
|
Número |
4 pares |
|
|
Capacidad |
250V/3A AC/DC |
|
|
Sincronización |
||
|
Modo de la sincronización |
GPS |
|
|
Armónico |
||
|
Tiempos armónicos de la coincidencia |
2… 20 veces |
|
|
Fuente de alimentación |
||
|
Voltaje de entrada nominal |
EL 220VAC±20% |
|
|
Poder |
1000VA |
|
|
Frecuencia nominal |
47Hz….65Hz |
|
|
Condiciones ambientales |
||
|
Temperatura de la operación |
°C 55 de -5°C… |
|
|
Temperatura de almacenamiento |
°C 75 de -20°C… |
|
|
Gama de humedad |
el 5%… 90 %, sin condensación |
|
|
Peso |
20KG |
|
|
Dimensiones |
460 (D)×140 (W)×360 (h) milímetro |
|
|
Conexión de PC |
RJ45 |
|
Sistema de la prueba de la retransmisión de protección de la serie K30:
|
Modelo |
Canales |
Salidas de la CA |
|
K3063i/K3063Li |
10 canales de salida |
6*30A/3*40A/4*300V |
|
K3030i/K3030Li |
7 canales de salida |
3*30A/4*300V |
|
K3066 |
13 canales de salida |
6*20A/3*40A/7*130V |
|
K3063 |
10 canales de salida |
6*20A/3*40A/4*130V |
|
K3040 |
7 canales de salida |
3*40A/4*130V |
|
K3030 |
7 canales de salida |
3*30A/4*130V |
Funciones importantes:
|
Artículos |
IEEE (R) no. |
|
Retransmisión de la sincronización |
|
|
Critique transplay |
|
|
Sincronización de GPS |
|
|
Retransmisiones de la sobreintensidad de corriente |
50/76 |
|
Retransmisiones inversas de la sobreintensidad de corriente del tiempo |
51 |
|
Retransmisiones de la corriente oculta |
37 |
|
Retransmisiones de tierra de la falta |
50 |
|
Retransmisiones direccionales de la sobreintensidad de corriente |
67 |
|
Retransmisiones de tierra direccionales de la falta |
67N |
|
Retransmisiones de la sobretensión |
59 |
|
Retransmisiones de Undervoltage |
27 |
|
Retransmisiones direccionales del voltaje |
91 |
|
Retransmisiones direccionales del poder |
32 |
|
Retransmisiones del factor de poder |
55 |
|
Protección diferenciada (circuitos diferenciados) |
87 |
|
Equipo de la protección de la distancia (fase por fase) |
21 |
|
Retransmisiones negativas de la sobreintensidad de corriente de la secuencia |
46N |
|
Protección contra sobrecarga del motor |
51/86 |
|
Dispositivos reclosing automáticos |
79 |
|
Retransmisiones que disparan |
94 |
|
Retransmisiones de regulación del voltaje |
|
|
Retransmisiones de Overimpedance, Z> |
|
|
Retransmisiones de Underimpedance, Z |
|
|
Retransmisiones de retraso de tiempo |
|
