Equipo de prueba secundario de la inyección del probador de la retransmisión de K68i 300V

Equipo de prueba secundario de la inyección del probador de la retransmisión de K68i 300V
Equipo de prueba secundario de la inyección del probador de la retransmisión de K68i 300V

Ampliación de imagen :  Equipo de prueba secundario de la inyección del probador de la retransmisión de K68i 300V

Datos del producto:
Lugar de origen: China
Nombre de la marca: KINGSINE
Certificación: CE/ISO6001
Número de modelo: K68i
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 50 sistemas/mes
Descripción detallada del producto
Actual: 3x35A Voltaje: 4x300V
Ligero: 20.5kg Dimensiones (W x D x H): 360×450×140 (milímetro)
Alta luz:

Probador de la retransmisión de K68i

,

equipo de prueba secundario de la inyección 300V

,

prueba de la retransmisión de protección 300V

Equipo de prueba secundario de la inyección del probador de la retransmisión de K68i 300V



Prueba de la CA



Estructura de la tabla de parámetro



Cola Nombre de parámetro Número de bytes Descripción Nota
0 nModelType 4 Tipo modelo Los datos son el tipo int32, y el valor se fija en 1 durante la prueba de la CA
1 gfRange [13] 4*13

amplitud 13channel



El tipo de datos es un arsenal del flotador, seguido por el UA, UB, UC, UX, IA, IB, IC, UA, Ub, Uc, Ia, Ib, Ic, defecto 0A, 0V
2 gfPhase [13] 4*13 fase de 13 canales El tipo de datos es un arsenal del flotador, seguido por el UA, UB, UC, UX, IA, IB, IC, UA, Ub, Uc, Ia, Ib, Ic, el defecto es 0 grados
3 gfFrequency [13] 4*13 frecuencia de 13 canales El tipo de datos es un arsenal del flotador, seguido por el UA, UB, UC, UX, IA, IB, IC, UA, Ub, Uc, Ia, Ib, Ic, y el defecto es 50Hz
4 fOutputTime 4 Tiempo de la salida Los datos son tipo del flotador, la unidad están en segundo lugar, describiendo la época más larga de esta salida
5 nInputBinaryLogic 4 Lógica binaria de la entrada Los datos son el tipo int32, el valor 0 es lógico O, el valor 1 es lógico Y
6 nInputBinaryEnable 4 la entrada binaria de 8 canales permite Los datos son del tipo int32, que define la entrada binaria 1 a la entrada binaria 8 del punto bajo a alta pedazo-haber cifrado, en orden: 1, 2, 3, 4, 5, 6, 7, 8; los medios del valor 0 la entrada binaria son inválidos, el valor 1 son válidos
7 fActionTime 4 Tiempo de la acción Los datos son tipo del flotador, y la unidad está en segundo lugar. Registra la época de la acción de esta salida. La variable es salida bajo la forma de resultados de la prueba. Cuando el valor es menos de 0, significa que la prueba no tiene ninguna acción.

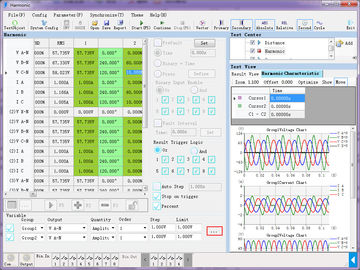

Prueba armónica

Construcción del parámetro

Cola Nombre de parámetro Número de bytes Descripción Nota
0 nModelType 4 Tipo modelo Los datos son del tipo int32, el valor se fijan en 2 en la prueba armónica
1 gfRange [7] [21] 7*21*4 Valor armónico de la amplitud El tipo de datos es una matriz bidimensional del flotador, 7 armónicos de la fase 21, 7 que la fase es UA, UB, UC, UX, IA, IB, IC en orden, el defecto 0A, 0V
2 gfPhase [7] [21] 7*21*4 Fase armónica El tipo de datos es una matriz bidimensional del flotador, 7 armónicos de la fase 21, la fase 7 es UA, UB, UC, UX, IA, IB, IC, y el defecto es 0 grados
3 fBaseFreqency 4 Frecuencia fundamental El tipo de datos es arsenal del flotador
4 fOutputTime 4 tiempo de la salida Los datos son tipo del flotador, la unidad están en segundo lugar, describiendo la época más larga de esta salida
5 nInputBinaryLogic 4 lógica binaria de la entrada Los datos son el tipo int32, el valor 0 es lógico O, el valor 1 es lógico Y
6 nInputBinaryEnable 4 8 pares de entrada binaria permiten Los datos son del tipo int32, que define la cantidad binaria 1 de la entrada a la cantidad binaria 8 de la entrada del punto bajo a alta pedazo-haber cifrado, en orden: 1, 2, 3, 4, 5, 6, 7, 8; los medios del valor 0 la entrada binaria son inválidos, el valor 1 son válidos
7 fActionTime 4 tiempo de la acción Los datos son de tipo del flotador y la unidad está en segundo lugar. Registra la época de la acción de esta salida. Esta variable es salida bajo la forma de resultados de la prueba. Cuando el valor es menos de 0, significa que la prueba no tiene ninguna acción.



Secuenciador del estado

Construcción del parámetro

Artículo no. nombre de parámetro Número de bytes Descripción del parámetro Observación
0 nModelType 4 tipo del módulo El tipo de datos es el tipo int32, cuando utilizamos el módulo del secuenciador del estado, el constante del valor como 3
1 nStateCount 4 Número de estados Los datos son del tipo int32
2 pStateParam

nStateCount

*

STATE_SIZE

Parámetro del estado Los datos son un tipo de puntero (arsenal de tabla de parámetro del solo-estado), y su tamaño del espacio es un múltiplo de la estructura del solo-estado
3 nStateIndex 4 El número de serie de la actual salida Los datos son del tipo int32, a partir de 0, indicando que el estado está siendo actualmente salida. Esta variable es salida bajo la forma de resultados de la prueba, reflejando la situación actual de la salida de la prueba en tiempo real.





STATE_SIZE es el tamaño del espacio de almacenamiento de la tabla de parámetro de la sola estructura del estado.

La estructura de la sola tabla de parámetro del estado es:

Artículo no. nombre de parámetro Número de bytes Descripción del parámetro Observación
0 gfRange [13] 4*13 valor de la amplitud de 13 fases El tipo de datos es un arsenal del flotador, seguido por el UA, UB, UC, UX, IA, IB, IC, UA, Ub, Uc, Ia, Ib, Ic, y el defecto es 0A, 0V
1 gfPhase [13] 4*13 fase 13 El tipo de datos es un arsenal del flotador, seguido por el UA, UB, UC, UX, IA, IB, IC, UA, Ub, Uc, Ia, Ib, Ic, y el defecto es 0 grados
2 gfFrequency [13] 4*13 frecuencia de 13 fases El tipo de datos es un arsenal del flotador, seguido por el UA, UB, UC, UX, IA, IB, IC, UA, Ub, Uc, Ia, Ib, Ic, y el defecto es 50Hz
3 fOutputTime 4 tiempo de la salida Los datos son tipo del flotador, la unidad están en segundo lugar, describiendo la época más larga de esta salida
4 nInputBinaryLogic 4 Lógica binaria de la entrada Los datos son el tipo int32, el valor 0 es lógico O, el valor 1 es lógico Y
5 nInputBinaryEnable 4 8 pares de entrada binaria permiten Los datos son del tipo int32, que define la cantidad binaria 1 de la entrada a la cantidad binaria 8 de la entrada del punto bajo a alta pedazo-haber cifrado, en orden: 1, 2, 3, 4, 5, 6, 7, 8; los medios del valor 0 la entrada binaria son inválidos, el valor 1 son válidos
6 nTriggerKind 4 Condición del disparador del estado Los datos son del tipo int32, el valor 0 son disparador del tiempo, el valor 1 son tiempo más periodo de apertura del disparador, el valor 2 están abriendo periodo, el valor 3 son botón
7 nOutputBinaryState 4 Estado inicial de la salida binaria Los datos son int32 del tipo, que define de la salida binaria 1 hasta la salida binaria 4 por la pedazo-codificación del punto bajo al alto, un único valor de 0 indican que la salida está apagada (ninguna señal de salida), y el valor de 1 indica que la salida es cerrada
8 fOutputBinaryHoldTime 4 Tiempo de control binario de la salida Los datos son de tipo del flotador, la unidad están en segundo lugar, que representa el tiempo de ocupación del estado inicial de la salida binaria
9 fActionTime 4 tiempo de la acción Los datos son de tipo del flotador y la unidad está en segundo lugar. Registra la época de la acción de esta salida. Esta variable es salida bajo la forma de resultados de la prueba. Cuando el valor es menos de 0, significa que la prueba no tiene ninguna acción.
