Datos del producto:
Pago y Envío Términos:
|
| Alta luz: | Prueba del relé de protección K3040i,Probador de protección del relé de fase 3,Pruebas del relé de protección de la salida de voltaje CA |
||
|---|---|---|---|

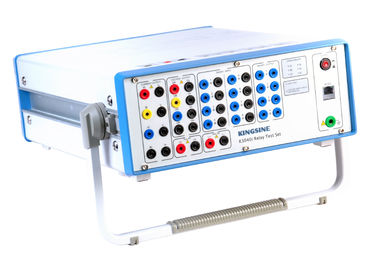

Prueba del relé de protección K3040i, salida de voltaje CA de 3 fases
1- Prueba fácil.
2Menú de operación, operación sencilla
3.Poder: 1000VA
1. Sistema único de autoprotección aseguran la protección poderosa cuando el instrumento está funcionando, detener automáticamente la salida cuando la red es anormal;
2. Un interruptor de energía único y la tecnología del amplificador, por lo que la precisión de salida y la eficiencia de energía y el factor se aumentan,que se ajusta a la tendencia internacional de ahorro energético y protección del medio ambiente;
3. Con función de alarma de prueba de conexión a tierra de la vivienda y entrada de voltaje externo, para garantizar la seguridad personal;
4Dos en uno de medidor y fuente, con función de prueba interna y externa, autocalibración, oscilógrafo, y la duración de cada oscilógrafo alcanza 50S (función opcional);
5. Ofrecer Aux. DC independiente a los dispositivos probados, 0 ~ 300V/0,6A (sin polos y ajustable);
6. Función de ensayo del transductor y del contador de energía (función opcional);
7La interfaz de prueba ofrece una función de monitoreo de salida única y una función de rastreo de curvas previas, ayuda más al análisis in situ;
Datos técnicos de K3040i
|
Generadores de tensión |
||
|
Configuración Rango de acción |
AC de 4 fases (L-N) |
4 x 0... 300 V |
|
Acción alterna de dos fases (L-L) |
2 x 0... 600 V |
|
|
El poder |
AC de 4 fases (L-N) |
4 x 110VA, a 0... 300 V |
|
Acción alterna de dos fases (L-L) |
2 x 220VA, a 0... 600 V |
|
|
Precisión |
< 0,07% de lectura + 0,03% de rango garantizado en 0... 300 V < 0,02% de lectura + 0,01% de rango típico en 0-300V |
|
|
Resolución |
1 mV |
|
|
Generadores de corriente |
||
|
Configuración Rango de acción |
Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
3 x 0... 40 A |
|
Acción alterna de una fase (2L-N) |
1 x 0... 80 A |
|
|
Acción alterna de una fase (3L-N) |
1 x 0... 120 A |
|
|
El poder |
Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
3x 450V, a 0... 40A. |
|
Acción alterna de una fase (2L-N) |
1x 520VA, a 0... 80A |
|
|
Acción alterna de una fase (3L-N) |
1 x 1200 VA, a 0... 120 A (máximo) |
|
|
Precisión |
< 0,07% de lectura + 0,06% de rango garantizado a 0-40A < 0,02% de lectura + 0,02% de rango típico a 0-40A |
|
|
Resolución |
1 mA |
|
|
Generadores, generales |
||
|
Frecuencia |
Rango de acción |
0... 1000 Hz |
|
Precisión / deriva |
Error < 0,001 Hz a las 10... 65 Hz, Error < 0,01 Hz a 65 Hz... 450 Hz Error < 0,02 Hz a una frecuencia de 450 Hz...1000 Hz |
|
|
Resolución |
0.001Hz |
|
|
Fase |
Rango de acción |
- 360 grados... +360 grados |
|
Precisión / deriva |
Error < 0,2 ° |
|
|
Resolución |
0.1° |
|
|
El temporizador |
Rango de acción |
Es infinito. |
|
Precisión / deriva |
Error < 0,1 ms |
|
|
Generadores de corriente continua |
||
|
Rango de tensión |
0... 300 V/180 W |
|
|
Intervalos de corriente |
0... 20 A/300 W |
|
|
Precisión |
< 0,07% de lectura + 0,03% de rango garantizado a 0-300 V < 0,04% de lectura + 0,02% de rango típico de 0 a 300 V |
|
|
< 0,14% de lectura + 0,06% de rango garantizado a 0-20A < 0,05% de lectura + 0,02% de rango típico a 0-20A |
||
|
Resolución |
1mA; 1 mV |
|
|
Suministro de corriente continua auxiliar |
||
|
Rango de acción |
0... 300 V/0,6 A |
|
|
Entradas binarias |
||
|
Número |
8 parejas |
|
|
Voltagem compatible |
10 V... 250 V de corriente continua |
|
|
Salidas binarias |
||
|
Número |
4 parejas |
|
|
Capacidad |
250 V/3 A CA/CC |
|
|
Sincronización |
||
|
Modo de sincronización |
El GPS |
|
|
Armónico |
||
|
Tiempos de superposición armónica |
2... 20 veces |
|
|
Fuente de alimentación |
||
|
Voltado de entrada nominal |
220 V AC ± 20% |
|
|
El poder |
El valor de las emisiones de CO2 |
|
|
Frecuencia nominal |
47 Hz... 65 Hz |
|
|
Condiciones ambientales |
||
|
Temperatura de funcionamiento |
-5 °C... 55 °C |
|
|
Temperatura de almacenamiento |
-20 °C... 75 °C |
|
|
Rango de humedad |
5%... 90%, sin condensar |
|
|
Peso |
20 KG |
|
|
Las dimensiones |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
Conexión de PC |
RJ45 |
|
Conjunto de ensayo del relé de protección de la serie K30:
|
Modelo |
Canales |
Salidas de CA |
|
Se trata de un sistema de control de la calidad de los productos. |
10 canales de salida |
Se aplicarán las siguientes medidas: |
|
El número de unidades de producción será el siguiente: |
7 canales de salida |
3*30A/4*300V |
|
K3066 |
13 canales de salida |
Se aplicarán las siguientes medidas: |
|
El número de personas afectadas por el accidente |
10 canales de salida |
Las emisiones de gases de efecto invernadero de las instalaciones de combustión interna se determinarán en función de las emisiones de gases de efecto invernadero. |
|
K3040 |
7 canales de salida |
3*40A/4*130V |
|
K3030 |
7 canales de salida |
El valor de las emisiones de dióxido de carbono no excede el 50% del valor de las emisiones. |
Funciones principales:
|
Las partidas |
No, no puedo. |
|
Relé de sincronización |
|
|
Transposición de fallas |
|
|
Sincronización GPS |
|
|
Relayes de sobrecorriente |
50/76 y |
|
Relé de sobrecorriente en tiempo inverso |
51 |
|
Relayes de corriente baja |
37 |
|
Relay de fallas de tierra |
50 |
|
Relayes de sobrecorriente direccionales |
67 |
|
Relay de fallas de tierra direccionales |
Las demás: |
|
Relayes de sobrevoltaje |
59 |
|
Relayes de bajo voltaje |
27 |
|
Relayes de voltaje direccional |
91 |
|
Relayes de potencia direccionales |
32 |
|
Relay de factor de potencia |
55 |
|
Protección diferencial (circuitos diferenciales) |
87 |
|
Equipo de protección a distancia (fase por fase) |
21 |
|
Relé de sobrecorriente de secuencia negativa |
46N |
|
Protección contra la sobrecarga del motor |
51/86 de las Comunidades Europeas |
|
Dispositivos de cierre automático |
79 |
|
Relay de arranque |
94 |
|
Relayes de regulación de voltaje |
|
|
Relayos de sobreimpedancia, Z> |
|
|
Los relevos de bajo impedancia, Z |
|
|
Relay de retraso de tiempo |
|
