| Nombre De La Marca: | Kingsine |
| Número De Modelo: | K3063i |
| Cuota De Producción: | 1 set |
| Tiempo De Entrega: | 15 días hábiles |
| Condiciones De Pago: | T/T de antemano, L/C |

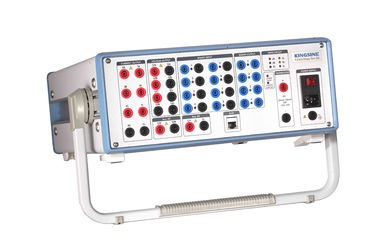

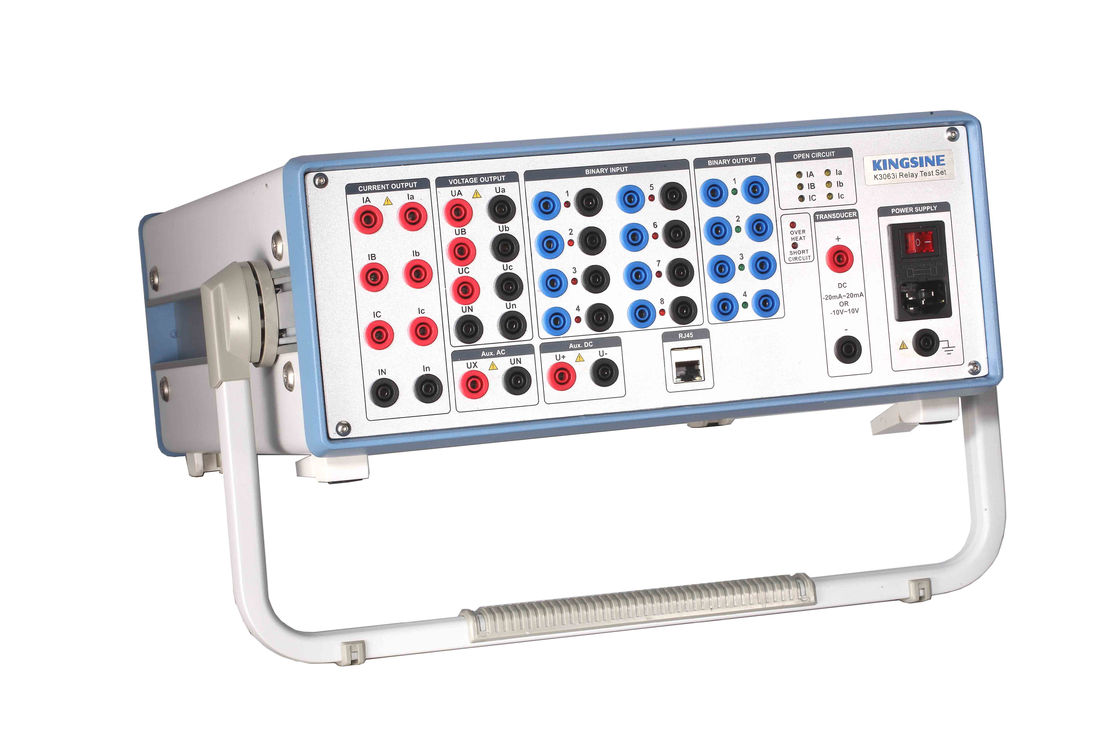

prueba de la retransmisión de protección de la CA 4-Phase, 10 canales de salida K3063i
Dispositivos de la prueba de la protección de la retransmisión
1. prueba fácil
2. menú de la operación, operación simple
3. voltaje de entrada del nominal: 220VAC
4. poder: 1000VA
1. El sistema único de la autopretección asegura la protección potente cuando el instrumento está actuando, automática
pare la salida cuando la red es anormal;
2. tecnología única del interruptor y del amplificador, tan la precisión de la salida y la eficacia y el factor de poder
se aumentan, que se ajusta a la tendencia internacional de la reserva de la energía y de la protección del medio ambiente;
3. Con la función de la alarma de la medición de pérdidas a tierra de la vivienda y de la entrada externa del voltaje, garantizar personal
seguridad;
4. Dos en uno del metro y de la fuente, con la función de la prueba interna y externa, uno mismo-calibración,
el oscilógrafo, y la duración de cada oscilógrafo alcanza 50S (función opcional);
5. ofrezca DC aux. independiente a los dispositivos probados, 0 ~ 300V/0.6A (Poleless y ajustable);
6. la función del transductor y la energía miden la prueba (función opcional);
7. función de supervisión única de prueba de la salida de la oferta del interfaz y función de Pre-curva-trazado, ayudas más encendido
el análisis de punto;
Datos técnicos de K3063i
|
Generadores del voltaje |
||
|
Determinación Gama |
CA 4-phase (L-N) |
4 x 0… 300 V |
|
CA bifásica (L-L) |
2 x 0… 600 V |
|
|
Poder |
CA 4-phase (L-N) |
4 x 110VA, en 0… 300 V |
|
CA bifásica (L-L) |
2 x 220VA, en 0… 600 V |
|
|
Exactitud |
<0>en 0… 300 V <0>en 0-300V |
|
|
Resolución |
1mV |
|
|
Generadores actuales |
||
|
Determinación Gama |
CA 6-phase (L-N) |
6 x 0… 30 A |
|
CA trifásica (L-N) |
3 x 0… 60 A (agrupe UN II B) |
|
|
CA 1-phase (3L-N) |
1 x 0… 180 A |
|
|
Poder |
CA 6-phase (L-N) |
6x 450VA, en 0… 30A |
|
CA trifásica (L-N) |
3x 520VA, en 0… 60A (agrupe UN II B) |
|
|
CA 1-phase (3L-N) |
VA 1 x 1000, en 0… 180A (máximo) |
|
|
Exactitud |
<0> <0> |
|
|
Resolución |
1mA |
|
|
Generadores, generales |
||
|
Frecuencia |
Gama |
0… 1000 herzios |
|
Exactitud/deriva |
Error <> Error <> Error <> |
|
|
Resolución |
0.001Hz |
|
|
Fase |
Gama |
- 360°… +360° |
|
Exactitud/deriva |
Error <> |
|
|
Resolución |
0.1° |
|
|
Contador de tiempo |
Gama |
Infinito |
|
Exactitud/deriva |
Error<0> |
|
|
Generadores de DC |
||
|
Gamas del voltaje |
0… 300V/180W |
|
|
Gamas actuales |
0… 20A/300W |
|
|
Exactitud |
<0> <0> |
|
|
<0> <0> |
||
|
Resolución |
1mA; 1 milivoltio |
|
|
Fuente aux. de DC |
||
|
Gama |
0… 300V/0.6A |
|
|
Entradas binarias |
||
|
Número |
8 pares |
|
|
Voltaje compatible |
10V… 250V DC |
|
|
Salidas binarias |
||
|
Número |
4 pares |
|
|
Capacidad |
250V/3A AC/DC |
|
|
Sincronización |
||
|
Modo de la sincronización |
GPS |
|
|
Armónico |
||
|
Tiempos armónicos de la coincidencia |
2… 20 veces |
|
|
Fuente de alimentación |
||
|
Voltaje de entrada nominal |
EL 220VAC±20% |
|
|
Poder |
1000VA |
|
|
Frecuencia nominal |
47Hz….65Hz |
|
|
Condiciones ambientales |
||
|
Temperatura de la operación |
°C 55 de -5°C… |
|
|
Temperatura de almacenamiento |
°C 75 de -20°C… |
|
|
Gama de humedad |
el 5%… 90 %, sin condensación |
|
|
Peso |
20 KILOGRAMOS |
|
|
Dimensiones |
460 (D)×140 (W)×360 (h) milímetro |
|
|
Conexión de PC |
RJ45 |
|
Prueba de la retransmisión de protección de la serie K30 fijada:
|
Modelo |
Canales |
Salidas de la CA |
|
K3063i/K3063Li |
10 canales de salida |
6*30A/3*40A/4*300V |
|
K3030i/K3030Li |
7 canales de salida |
3*30A/4*300V |
|
K3066 |
13 canales de salida |
6*20A/3*40A/7*130V |
|
K3063 |
10 canales de salida |
6*20A/3*40A/4*130V |
|
K3040 |
7 canales de salida |
3*40A/4*130V |
|
K3030 |
7 canales de salida |
3*30A/4*130V |
Funciones importantes:
|
Artículos |
IEEE (R) no. |
|
Retransmisión de la sincronización |
|
|
Falta transplay |
|
|
Sincronización de GPS |
|
|
Retransmisiones de la sobreintensidad de corriente |
50/76 |
|
Retransmisiones inversas de la sobreintensidad de corriente del tiempo |
51 |
|
Retransmisiones de la corriente oculta |
37 |
|
Retransmisiones de tierra de la falta |
50 |
|
Retransmisiones direccionales de la sobreintensidad de corriente |
67 |
|
Retransmisiones de tierra direccionales de la falta |
67N |
|
Retransmisiones de la sobretensión |
59 |
|
Retransmisiones de Undervoltage |
27 |
|
Retransmisiones direccionales del voltaje |
91 |
|
Retransmisiones direccionales del poder |
32 |
|
Retransmisiones del factor de poder |
55 |
|
Protección diferenciada (circuitos diferenciados) |
87 |
|
Equipo de la protección de la distancia (fase por fase) |
21 |
|
Retransmisiones negativas de la sobreintensidad de corriente de la secuencia |
46N |
|
Protección contra sobrecarga del motor |
51/86 |
|
Dispositivos reclosing automáticos |
79 |
|
Retransmisiones que disparan |
94 |
|
Retransmisiones de regulación del voltaje |
|
|
Retransmisiones de Overimpedance, Z> |
|
|
Retransmisiones de Underimpedance, Z |
|
|
Retransmisiones de retraso de tiempo |
|
