| Nombre De La Marca: | Kingsine |
| Número De Modelo: | K3063i |
| Cuota De Producción: | 1 set |
| Tiempo De Entrega: | 15 días hábiles |
| Condiciones De Pago: | T/T de antemano, L/C |

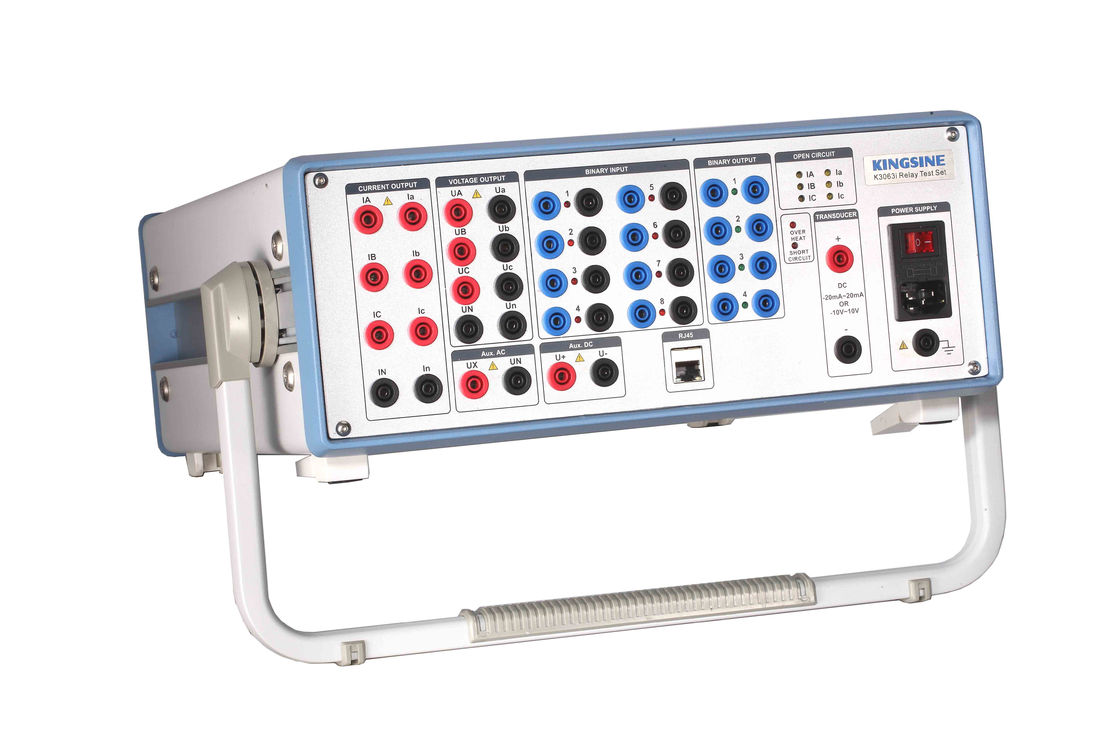

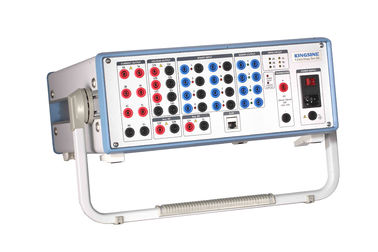

Pruebas de relé de protección K3063i con teclado funcional
4 parejas Salida binaria
Capacidad: 250V/3A CA/CC
Potencia:1000VA
Un software amigable para PC para una fácil operación.
El probador de relé de la serie K30 es extremadamente diseñado para el usuario en el extranjero, con software PC amigable como su necesidad, características y funciones únicas que lo ayudan en todo momento!
1El sistema de autoprotección único garantiza la protección potente cuando el instrumento está en funcionamiento, automático
detener la salida cuando la red es anormal;
2La tecnología de interruptor de alimentación y amplificador única, por lo que la precisión de salida y la eficiencia energética y el factor
Se han incrementado, lo que se ajusta a la tendencia internacional de ahorro energético y protección del medio ambiente.
3. Con función de alarma de prueba de conexión a tierra de la vivienda y entrada de voltaje externo, para garantizar personal
seguridad;
4Dos en uno de medidor y fuente, con función de pruebas internas y externas, autocalibración,
un oscilógrafo, y la duración de cada oscilógrafo alcanza 50S (función opcional);
5. Ofrecer Aux. DC independiente a los dispositivos probados, 0 ~ 300V/0,6A (sin polos y ajustable);
6. Función de ensayo del transductor y del contador de energía (función opcional);
7La interfaz de prueba ofrece una función de monitoreo de salida única y una función de seguimiento de curvas previas, que ayuda más en la
el análisis al contado
Datos técnicos de K3066i
|
Generadores de tensión |
||
|
Configuración Rango de acción |
Acción alterna de 7 fases (L-N) |
7 x 0... 300 V |
|
Acción alterna de dos fases (L-L) |
2 x 0... 600 V |
|
|
El poder |
Acción alterna de 7 fases (L-N) |
7 x 110 V, a 0... 300 V |
|
Acción alterna de dos fases (L-L) |
2 x 220 V, a 0... 600 V |
|
|
Precisión |
< 0,07% de lectura + 0,03% de rango garantizadoen 0... 300 V < 0,02% de lectura + 0,01% de rango típicoen 0-300V |
|
|
Resolución |
1 mV |
|
|
Generadores de corriente |
||
|
Configuración Rango de acción |
Acción alterna de 6 fases (L-N) |
6 x 0... 30 A |
|
Acción alterna de 3 fases (2L-N) |
3 x 0... 60 A (Grupo A II B) |
|
|
Acción alterna de una fase (3L-N) |
1 x 0... 180 A |
|
|
El poder |
Acción alterna de 6 fases (L-N) |
6x 450V, a 0... 30A. |
|
Acción alterna de 3 fases (2L-N) |
3x 520VA, a 0... 60A (grupo A II B) |
|
|
Acción alterna de una fase (3L-N) |
1 x 1000 VA, a 0... 180 A (máximo) |
|
|
Precisión |
< 0,07% de lectura + 0,06% de rango garantizado a 0-30A < 0,02% de lectura + 0,02% de rango típico a 0-30A |
|
|
Resolución |
1 mA |
|
|
Generadores, generales |
||
|
Frecuencia |
Rango de acción |
0... 1000 Hz |
|
Precisión / deriva |
Error < 0,001 Hz a las 10... 65 Hz, Error < 0,01 Hz a 65 Hz... 450 Hz Error < 0,02 Hz a una frecuencia de 450 Hz...1000 Hz |
|
|
Resolución |
0.001Hz |
|
|
Fase |
Rango de acción |
- 360 grados... +360 grados |
|
Precisión / deriva |
Error < 0,2 ° |
|
|
Resolución |
0.1° |
|
|
El temporizador |
Rango de acción |
Es infinito. |
|
Precisión / deriva |
Error < 0,1 ms |
|
|
Generadores de corriente continua |
||
|
Rango de tensión |
0... 300 V/180 W |
|
|
Intervalos de corriente |
0... 20 A/300 W |
|
|
Precisión |
< 0,07% de lectura + 0,03% de rango garantizado a 0-300 V < 0,04% de lectura + 0,02% de rango típico de 0 a 300 V |
|
|
< 0,14% de lectura + 0,06% de rango garantizado a 0-20A < 0,05% de lectura + 0,02% de rango típico a 0-20A |
||
|
Resolución |
1mA; 1 mV |
|
|
Suministro de corriente continua auxiliar |
||
|
Rango de acción |
0... 300 V/150 W |
|
|
Entradas binarias |
||
|
Número |
8 parejas |
|
|
Voltagem compatible |
10 V... 250 V de corriente continua |
|
|
Salidas binarias |
||
|
Número |
4 parejas |
|
|
Capacidad |
250V/3A CA/CC |
|
|
Sincronización |
||
|
Modo de sincronización |
El GPS |
|
|
Armónico |
||
|
Tiempos de superposición armónica |
2... 20 veces |
|
|
Fuente de alimentación |
||
|
Voltado de entrada nominal |
El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono |
|
|
El poder |
El valor de las emisiones de CO2 |
|
|
Frecuencia nominal |
47 Hz... 65 Hz |
|
|
Condiciones ambientales |
||
|
Temperatura de funcionamiento |
-5 °C... 55 °C |
|
|
Temperatura de almacenamiento |
-20 °C... 75 °C |
|
|
Rango de humedad |
5%... 90%, sin condensar |
|
|
Peso |
20 KG |
|
|
Las dimensiones |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
Conexión de PC |
¿Qué es eso? |
|
Conjunto de ensayo del relé de protección de la serie K30:
|
Modelo |
Canales |
Salidas de CA |
|
Se trata de un sistema de control de la calidad de los productos. |
10 canales de salida |
Se aplicarán las siguientes medidas: |
|
El número de unidades de producción será el siguiente: |
7 canales de salida |
3*30A/4*300V |
|
K3066 |
13 canales de salida |
Se aplicarán las siguientes medidas: |
|
El número de personas afectadas por el accidente |
10 canales de salida |
Las emisiones de gases de efecto invernadero de las instalaciones de combustión interna se determinarán en función de las emisiones de gases de efecto invernadero. |
|
K3040 |
7 canales de salida |
3*40A/4*130V |
|
K3030 |
7 canales de salida |
El valor de las emisiones de dióxido de carbono no excede el 50% del valor de las emisiones. |
Funciones principales:
|
Las partidas |
No, no puedo. |
|
Relé de sincronización |
|
|
Transposición de fallas |
|
|
Sincronización GPS |
|
|
Relayes de sobrecorriente |
50/76 y |
|
Relé de sobrecorriente en tiempo inverso |
51 |
|
Relayes de corriente baja |
37 |
|
Relay de fallas de tierra |
50 |
|
Relayes de sobrecorriente direccionales |
67 |
|
Relay de fallas de tierra direccionales |
Las demás: |
|
Relayes de sobrevoltaje |
59 |
|
Relayes de bajo voltaje |
27 |
|
Relayes de voltaje direccional |
91 |
|
Relayes de potencia direccionales |
32 |
|
Relay de factor de potencia |
55 |
|
Protección diferencial (circuitos diferenciales) |
87 |
|
Equipo de protección a distancia (fase por fase) |
21 |
|
Relé de sobrecorriente de secuencia negativa |
46N |
|
Protección contra la sobrecarga del motor |
51/86 de las Comunidades Europeas |
|
Dispositivos de cierre automático |
79 |
|
Relay de arranque |
94 |
|
Relayes de regulación de voltaje |
|
|
Relayos de sobreimpedancia, Z> |
|
|
Los relevos de bajo impedancia, Z |
|
|
Relay de retraso de tiempo |
|
