Datos del producto:
Pago y Envío Términos:
|
| Alta luz: | Sistema de prueba de la retransmisión de KINGSINE,KINGSINE K3163i,Sistema de prueba de la retransmisión de K3163i |
||
|---|---|---|---|

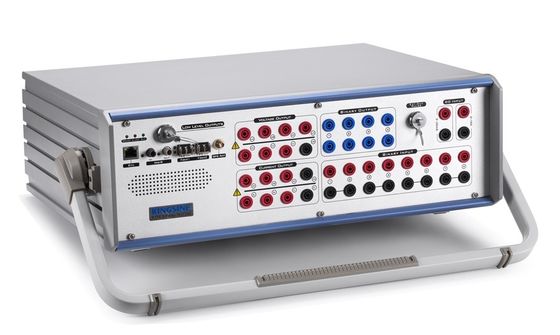

Ayuda de prueba IEC61850 de la prueba de la retransmisión de protección de la retransmisión diferenciada de KINGSINE K3163i
Diseño todo junto, peso < 17="">
Poder más elevado y exactitud con las salidas analógicas 6x35A y 4x310V;
Valor de muestreo de conformación IEC61850 y GANSO;
Las plantillas en expansión continua de la biblioteca de la prueba;
Funciones anticipadas opcionales como el metro y la calibración etc. de la energía del transductor.
| ● | Usos de prueba universales de la retransmisión |
| ● | 10salidas de los canales (6x35Ay4x310V), loscanalesdecadasalidasoncontrolindependienteysimultáneode losvaloresde lamagnitud, delángulodefaseyde lafrecuencia, decapacesde inyectarDC, onda sinusoidalde laCAyhastalosarmónicos60x. |
| ● | 13 salidas de bajo nivel de los canales hasta el máximo 8Vac/10Vdc. |
| ● | puerto de la fibra 100/1000Mbit para las simulaciones de SMV y del GANSO |
| ● | Simulador variable de la batería, DC 0-350V, máximo 140Watts. |
| ● | Respaldo transitorio del juego a 3KHz |
| ● | Funcionan completamente los módulos de la prueba del software de KRT |
| ● | Módulos y plantillas gráficos de la prueba para probar de diversas retransmisiones |
| ● | La instalación de prueba rápida de la retransmisión en modo manual |
| ● | Prueba del tiro/de la búsqueda/del control, del punto y del tecleo |
| ● | La instalación de la importación y de la exportación de RIO/XRIO |
| ● | Encender para criticar la prueba (SOTF) |
| ● | Modelo de sistema eléctrico para la prueba dinámica |
| ● | Exhibición de vector en línea |
| ● | Los resultados de la prueba automáticos asumen |
| ● | Creación automática del informe de prueba |
| ● | Prueba de punta a punta de la sincronización incorporada de GPS y de IRIG-B |
| ● | el Anti-recortes detecta, cableado incorrecto conecta la protección de la alarma y de la autoprotección, de la sobrecarga y del sobrecalentamiento |
| ● | garantía 3-Years de la reparación libre y del mantenimiento permanente |
| ● | Peso ligero, <18kg> |
| ● | Actualización de software libre |
| ● | IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, etc cumplidos |
| ● | Calibración del transductor (0,02 clases) |
| ● | Calibración del metro de la energía (metros mecánicos y electrónicos) |
| Artículos | ANSI® no. |
| Retransmisión de IEC61850 IEDs y unidad numéricas de la fusión | |
| Retransmisión de protección de la distancia | 21 |
| Retransmisiones de la sincronización o del sincronismo-control | 25 |
| Retransmisiones de Undervoltage | 27 |
| Retransmisiones direccionales del poder | 32 |
| Retransmisiones de la corriente oculta o del underpower | 37 |
| Retransmisiones negativas de la sobreintensidad de corriente de la secuencia | 46 |
| Sobreintensidad de corriente/retransmisiones de tierra de la falta | 50 |
| Sobreintensidad de corriente inversa del tiempo/retransmisiones de tierra de la falta | 51 |
| Retransmisiones del factor de poder | 55 |
| Retransmisiones de la sobretensión | 59 |
| Retransmisiones del voltaje o del equilibrio actual | 60 |
| Retransmisiones direccionales de la sobreintensidad de corriente | 67 |
| Retransmisiones de tierra direccionales de la falta | 67N |
| Retransmisiones de la sobreintensidad de corriente de DC | 76 |
| retransmisiones de protección de la medición o del hacia fuera-de-paso del Fase-ángulo | 78 |
| Dispositivos reclosing automáticos | 79 |
| Retransmisiones de la frecuencia | 81 |
| Retransmisiones de protección contra sobrecarga del motor | 86 |
| Retransmisiones de protección diferenciadas | 87 |
| Retransmisiones direccionales del voltaje | 91 |
| Retransmisiones direccionales del voltaje y del poder | 92 |
| Retransmisiones que disparan | 94 |
| Retransmisiones de regulación del voltaje | |
| Retransmisiones de Overimpedance, Z> | |
| Retransmisiones de Underimpedance, Z | |
| Retransmisiones de retraso de tiempo |
| Salidas del voltaje | ||
| Gama y poder de la salida | CA de 4×310 V (L-N) | 124 VA máximos cada uno |
| C.C. de 3×350 V (L-N) | 140 W máximos cada uno | |
| Exactitud | ±2 CA delmilivoltio<> @ 2V <0>CAde 310V <0>CAde 310V |
|
| C.C. de ±10mV <5v>@ C.C. del ±0.5% @ ≥5V |
||
| Gama del voltaje | Gama I: 30V | |
| Gama II: 310V | ||
| Gama automática | ||
| Compensación de DC | <>tipode 20milivoltio. / <1>00 guar delmilivoltio | |
| Resolución | 1mV | |
| Distorsión | <0>Tipodel 15%. / <0>El 05% guar. | |
| Salidas actuales | ||
| Gama y poder de la salida | CA 6×35A (L-N) | 480 VA máximos cada uno |
| CA 3×70A (2L-N) | 850 VA máximos cada uno | |
| CA 1×100A (6L-N) | VA 1200 máximo | |
| C.C. 3×20A (L-N) | 300W máximo cada uno | |
| Exactitud | ±1mA @ <0> <0>Tipodel 2%Rd+0.01Rg. @ CA 0.5A~35A <0>Guardel 05%Rd+0.02Rg. @ CA 0.5A~35A |
|
| C.C. de ±5mA <1a>@ C.C. del ±0.5% @ ≥1A |
||
| Gama actual | Gama I: 3A | |
| Gama II: 35A | ||
| Gama automática | ||
| Compensación de DC | <3ma Typ=""> | |
| Resolución | 1mA | |
| Distorsión | <0>Tipodel 25%. / <0>El 07% guar. | |
| Salida de bajo nivel | ||
| Cantidad | 13 canales, zócalo femenino de la combinación de 16 pernos | |
| Gama de las salidas del voltaje | CA 0~8V, DC 0~10V | |
| Gama de las salidas actuales | 2mA nominal, transeúnte máximo 10mA | |
| De potencia de salida | ≥0.5VA | |
| Exactitud | (0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> |
|
| Resolución | 0.25mV | |
| Distorsión (los THD%) | <0> | |
| Gama de frecuencia | 0~3000KHz | |
| Compensación de DC | <0> | |
| Ángulo de la frecuencia y de fase | ||
| Gama de frecuencia | DC~1KHz, transeúnte 3KHz | |
| Exactitud de la frecuencia | ±0.5ppm | |
| Resolución de la frecuencia | 0,001 herzios | |
| Gama de la fase | -360°~360° | |
| Exactitud de la fase | <0>tipode 2°. / <0> | |
| Resolución de la fase | 0.001° | |
| Fuente aux. del voltaje de DC (simulador de la batería) | ||
| Gama | 0~350V @ 140W máximo | |
| Exactitud | guar 0.5%Rg. | |
| Entrada binaria | ||
| Cantidad | 8pairs | |
| Tipo | mojado/seco, medida | |
| Umbral | 10~600Vdc o libre potencial, programable | |
| Resolución de tiempo | 10us | |
| Tasa de muestreo | 10KHz | |
| Tiempo de Debounce | 0~25ms (el software controló) | |
| Gama de tiempo | Infinito | |
| Errores del tiempo | ≤1s, el±0.1%@>1sde ±1ms @ | |
| Aislamiento galvánico | 4 aislados con cada uno 2 pares | |
| Salida binaria (tipo de la retransmisión) | ||
| Cantidad | 4pairs | |
| Tipo | Contactos de retransmisión libres potenciales, software controlado | |
| CA de la capacidad de la rotura | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |
| Capacidad DC de la rotura | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |
| Salida binaria (tipo del semiconductor) | ||
| Cantidad | 4pairs | |
| Tipo: | Abierto-colector, tipo hembra de la combinación | |
| Capacidad DC de la rotura | 5~15Vdc/5mA, 10mA máximo Permiso de la CA no |
|
| Tiempo de respuesta: | 100us | |
| Sincronización | ||
| Modo de la sincronización | GPS, tipo conector de antena de SMA IRIG-B (fibra óptica, PIE3S de tipo) |
|
| Fuente y ambiente de alimentación | ||
| Voltaje entrado nominal | 100~240Vac | |
| Voltaje entrado permitido | 85~260Vac, 125~350VDC | |
| Frecuencia nominal | 50/60Hz | |
| Frecuencia permitida | 45Hz~65Hz | |
| Consumo de energía | VA 1500 máximo | |
| Tipo de conexión | Zócalo estándar 60320 de la CA | |
| Temperatura de funcionamiento | -10℃~55℃ | |
| Temperatura de almacenamiento | -20℃~70℃ | |
| Humedad | <95> | |
| Otros | ||
| Conexión de PC | RJ45 Ethernet, el 10/100M | |
| Terminal que pone a tierra | zócalo del plátano de 4m m | |
| Peso | 17,5 kilogramos | |
| Dimensiones (W x D x H) |
468×375×164 (milímetro) |
|
(Módulos opcionales)
Funciones IEC61850:
| ● | Valor de muestreo completamente de conformación IEC61850 y GANSO; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Capaz de hacer salir simultáneamente el muestreo de valor y de señales analógicas, o al suscriptor y de publicar la función binaria del mensaje del GANSO y de la entrada-salida del contacto de retransmisión. |
| ● | Hasta 36 canales de muestreo del valor pueden ser trazados. |
| Fibra IEC61850 y puertos Ethernet del GANSO (función opcional) | |
| Puertos de la fibra | 2 x 100Base-FX llenos - duplex, tipo del LC (Opcional a 10/100Mbit, al tipo de Ethernet RJ45) |
| Tipo de la fibra | 62.5/125um (fibra óptica múltiple, rojo anaranjado) |
| Longitud de onda | 1310nm |
| Transmita la distancia | >el 1Km |
| Indicador | Verde del SPD (ligero): Conexión válida Vínculo/acto amarillo (centellando): Cambio de los datos |
| Nota: | El hardware está listo, ser activo |
| El hardware entrado medida de DC está listo, ser activo | ||
| Entrada del voltaje | Gama | C.C. 0~±10V |
| Max Input | C.C. de ±11V | |
| Exactitud | <0>tipo del rg del 5%. <0> guar del rg del 1%. | |
| Impedancia de entrada | ohmio del 1M | |
| Entrada actual | Gama | 0~±1mA/1~±20mA, gama auto |
| Max Input | 600mA | |
| Exactitud | <0>tipo del rg del 5%. <0> guar del rg del 1%. | |
| Impedancia de entrada | 15 ohmios | |
| El hardware de la calibración del metro de la energía está listo, ser activo | |
| Uso del sensor | Metros mecánicos/metros electrónicos |
| Salida del sensor | Alta palanca: >4.5V, bajo:<0> |
| Entrada del pulso | 1 puerto de entrada del pulso, nivel 5Vdc válido solamente. |
| Gama del pulso | máximo de la entrada del pulso 500KHz. |
| Salida de pulso | 1 salida del transistor, Abierto-colector, 5Vdc/5mA |
| Modelo | Salidas actuales | Salidas del voltaje | Opcional |
| K3166i | 6×35A @ 450VA máximo 3×70A @ 850VA máximo |
7×310V @ 90VA máximo | ●IEC61850 SV ●GANSO IEC61850 ●Metro caloría de la energía. ●Transductor caloría. |
| K3163i | 6×35A @ 450VA máximo 3×70A @ 850VA máximo |
4×310V @ 124VA máximo | |
| K3130i | 3×35A @ 450VA máximo | 4×310V @ 124VA máximo |
