| Nombre De La Marca: | Kingsine |
| Número De Modelo: | K3063i |
| Cuota De Producción: | 1 sistema |
| Precio: | Negociable |
| Tiempo De Entrega: | 15 días laborables |
| Condiciones De Pago: | L/C, T/T |

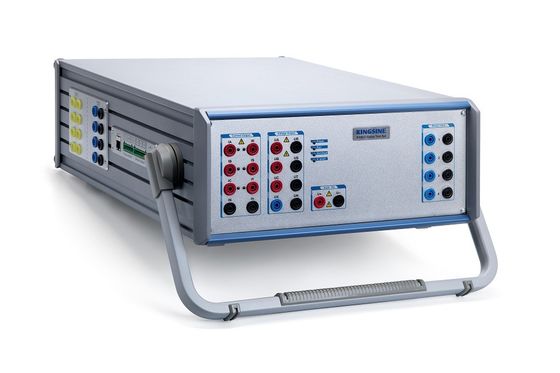

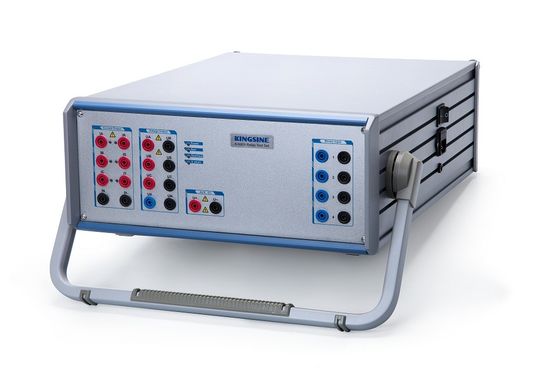

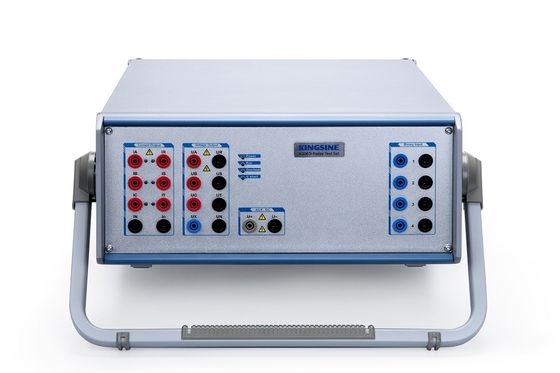

Alta precisión y sistema de la prueba de la retransmisión de 6 fases y herramienta potentes el encargar;
Poder y exactitud en un solo PAQUETE, 6x35A, salidas analógicas 4x310V;
Las plantillas en expansión continua de la biblioteca de la prueba;
| ● | Usos de prueba universales de la retransmisión |
| ● | 10salidas de los canales (6x35A y 4x310V), loscanalesdecadasalidasoncontrolindependienteysimultáneode losvaloresde lamagnitud, delángulodefaseyde lafrecuencia, decapacesde inyectarDC, onda sinusoidalde laCAyhastalosarmónicos60x. |
| ● | Simulador variable de la batería, DC 0-350V, 140 vatios de máximo. |
| ● | Respaldo transitorio del juego a 3KHz |
| ● | Funcionan completamente los módulos de la prueba del software de KRT |
| ● | Módulos y plantillas gráficos de la prueba para probar de diversas retransmisiones |
| ● | La instalación de prueba rápida de la retransmisión en modo manual |
| ● | Prueba del tiro/de la búsqueda/del control, del punto y del tecleo |
| ● | La instalación de la importación y de la exportación de RIO/XRIO |
| ● | Encender para criticar la prueba (SOTF) |
| ● | Modelo de sistema eléctrico para la prueba dinámica |
| ● | Exhibición de vector en línea |
| ● | Los resultados de la prueba automáticos asumen |
| ● | Creación automática del informe de prueba |
| ● | Prueba de punta a punta de la sincronización incorporada de GPS |
| ● | el Anti-recortes detecta, cableado incorrecto conecta la protección de la alarma y de la autoprotección, de la sobrecarga y del sobrecalentamiento |
| ● | garantía 3-Years de la reparación libre y del mantenimiento permanente |
| ● | Peso ligero, <1>9,5kilogramos |
| ● | Actualización de software libre |
| ● | Calibración del metro de la energía (metros mecánicos y electrónicos) |
| Artículos | ANSI® no. |
| Retransmisión de protección de la distancia | 21 |
| Retransmisiones de la sincronización o del sincronismo-control | 25 |
| Retransmisiones de Undervoltage | 27 |
| Retransmisiones direccionales del poder | 32 |
| Retransmisiones de la corriente oculta o del underpower | 37 |
| Retransmisiones negativas de la sobreintensidad de corriente de la secuencia | 46 |
| Sobreintensidad de corriente/retransmisiones de tierra de la falta | 50 |
| Sobreintensidad de corriente inversa del tiempo/retransmisiones de tierra de la falta | 51 |
| Retransmisiones del factor de poder | 55 |
| Retransmisiones de la sobretensión | 59 |
| Retransmisiones del voltaje o del equilibrio actual | 60 |
| Retransmisiones direccionales de la sobreintensidad de corriente | 67 |
| Retransmisiones de tierra direccionales de la falta | 67N |
| Retransmisiones de la sobreintensidad de corriente de DC | 76 |
| retransmisiones de protección de la medición o del hacia fuera-de-paso del Fase-ángulo | 78 |
| Dispositivos reclosing automáticos | 79 |
| Retransmisiones de la frecuencia | 81 |
| Retransmisiones de protección contra sobrecarga del motor | 86 |
| Retransmisiones de protección diferenciadas | 87 |
| Retransmisiones direccionales del voltaje | 91 |
| Retransmisiones direccionales del voltaje y del poder | 92 |
| Retransmisiones que disparan | 94 |
| Retransmisiones de regulación del voltaje | |
| Retransmisiones de Overimpedance, Z> | |
| Retransmisiones de Underimpedance, Z | |
| Retransmisiones de retraso de tiempo |
| Salidas del voltaje | ||
| Gama y poder de la salida | 4 CAdel×310 V (L-N) | 124 VA máximos cada uno |
| C.C. de 3×350 V (L-N) | 140 W máximo cada uno | |
| Exactitud | ±2milivoltio @ <2v ac=""> <0> <0> | |
| C.C. de ±10mV <5v>@ C.C. del ±0.5% @ ≥5V |
||
| Gama del voltaje | Gama I: 30V | |
| Gama II: 310V | ||
| Gama automática | ||
| Compensación de DC | <>tipode 10milivoltio. / <>60 guar delmilivoltio | |
| Resolución | 1mV | |
| Distorsión | <0>Tipodel 15%. / <0>El 05% guar. | |
| Salidas actuales | ||
| Gama y poder de la salida | CAde 6×35A (L-N) | 450 VA máximos cada uno |
| 3×70unaCA(2L-N) | 850 VA máximos cada uno | |
| CA 1×100A (6L-N) | VA 1200 máximo | |
| C.C. 3×20A (L-N) | 300W máximo cada uno | |
| Exactitud | ±1mA @ <0> <0>Tipodel 2%Rd+0.01Rg. @ CA 0.5A~35A <0>Guardel 05%Rd+0.02Rg. @ CA 0.5A~35A |
|
| C.C. de ±5mA <1a>@ C.C. del ±0.5% @ ≥1A |
||
| Gama actual | Gama I: 3A | |
| Gama II: 35A | ||
| Gama automática | ||
| Compensación de DC | <3ma Typ=""> | |
| Resolución | 1mA | |
| Distorsión | <0>Tipodel 25%. / <0>El 07% guar. | |
| Ángulo de la frecuencia y de fase | ||
| Gama de frecuencia | DC~1KHz, transeúnte 3KHz | |
| Exactitud de la frecuencia | ±0.5ppm | |
| Resolución de la frecuencia | 0,001 herzios | |
| Gama de la fase | -360°~360° | |
| Exactitud de la fase | <0>tipode 2°. / <0> | |
| Resolución de la fase | 0.001° | |
| Fuente aux. del voltaje de DC (simulador de la batería) | ||
| Gama | 0~350V @ 140 W máximos | |
| Exactitud | guar 0.5%Rg. | |
| Entrada binaria | ||
| Cantidad | 8pairs | |
| Tipo | mojado/seco, hasta la entrada máxima 300Vdc | |
| Resolución de tiempo | 10us | |
| Tasa de muestreo | 10KHz | |
| Tiempo de Debounce | 0~25ms (el software controló) | |
| Gama de tiempo | Infinito | |
| Errores del tiempo | ≤1s, el±0.1%@>1sde ±1ms @ | |
| Aislamiento galvánico | Aislado cada uno se empareja | |
| Salida binaria (tipo de la retransmisión) | ||
| Cantidad | 4pairs | |
| Tipo | Contactos de retransmisión libres potenciales, software controlado | |
| CA de la capacidad de la rotura | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |
| Capacidad DC de la rotura | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |
| Salida binaria (tipo del semiconductor) | ||
| Cantidad | 4pairs | |
| Tipo: | Abierto-colector, tipo varón de la combinación | |
| Capacidad DC de la rotura | 5~15Vdc/5mA, 10mA máximo | |
| Tiempo de respuesta: | 100us | |
| Sincronización | ||
| Modo de la sincronización | GPS, tipo conector de antena de SMA | |
| Fuente y ambiente de alimentación | ||
| Voltaje entrado nominal | La CA de 110 V/220/230V, designó | |
| Voltaje entrado permitido | 85~264Vac, 125~350VDC, auto-protector | |
| Frecuencia nominal | 50/60Hz | |
| Frecuencia permitida | 45Hz~65Hz | |
| Consumo de energía | VA 1500 máximo | |
| Tipo de conexión | Zócalo estándar 60320 de la CA | |
| Temperatura de funcionamiento | -10℃~55℃ | |
| Temperatura de almacenamiento | -20℃~70℃ | |
| Humedad | <95> | |
| Otros | ||
| Conexión de PC | RJ45 Ethernet, el 10/100M | |
| Terminal que pone a tierra | zócalo del plátano de 4m m | |
| Peso | 19,5 kilogramos | |
| Dimensiones (W x D x H) | 360×450×140 (milímetros) | |
| El hardware de la calibración del metro de la energía está listo, ser activo | |
| Uso del sensor | Metros mecánicos/metros electrónicos |
| Salida del sensor | Alta palanca: >4.5V, bajo:<0> |
| Entrada del pulso | 1 puerto de entrada del pulso, nivel 5Vdc válido solamente. |
| Gama del pulso | máximo de la entrada del pulso 500KHz. |
| Salida de pulso | 1 salida del transistor, Abierto-colector, 5Vdc/5mA |
El ordenar
| Modelo | Salidas actuales | Salidas del voltaje | Función opcional |
| K3066i | 6×35A @ 450VA máximo 3×70A @ 850VA máximos |
7×310V @ 90VA máximos | ●Metro caloría de la energía. |
| K3063i | 6×35A @ 450VA máximo 3×70A @ 850VA máximos |
4×310V @ 124 VA máximos | |
| K3030i | 3×35A @ 450VA máximo | 4×310V @ 124 VA máximos |
