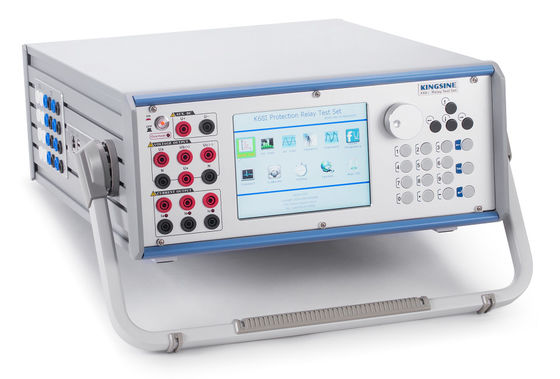

| Nombre De La Marca: | KINGSINE |
| Número De Modelo: | K68i |
| Cuota De Producción: | 1 sistema |
| Precio: | Negociable |
| Tiempo De Entrega: | 15 días laborables |
| Condiciones De Pago: | L/C, T/T |
La mayoría de la conveniencia que prueba en práctica rentable, mejor del conjunto del mundo
altos canales de salida independientes de la carga 3x35A y 4x300V y de la exactitud
Peso ligero, <20>
6,4" incorporado exhibición verdadera del LCD del TFT color, teclado y codificador rotatorio, completamente control sin el ordenador portátil
Módulos de prueba del software anticipado para opcional
garantía 3-Years de la reparación libre y del mantenimiento permanente
Actualización de software libre
| ● | 7 salidas de los canales (4x300V y 3x35A), los canales de cada salida son control independiente y simultáneo de los valores de la magnitud, del ángulo de fase y de la frecuencia, de capaces de inyectar DC, onda sinusoidal de la CA y hasta los armónicos 20x. |
| ● | Simulador variable de la batería, DC 0-300V, máximo 120Watts. |
| ● | La instalación de prueba rápida de la retransmisión en modo manual |
| ● | Encender para criticar la prueba (SOTF) |
| ● | Prueba de punta a punta de la sincronización de GPS |
| ● | Exhibición de vector en línea |
| ● | Creación automática del informe de prueba |
| ● | el Anti-recortes detecta, cableado incorrecto conecta la protección de la alarma y de la autoprotección, de la sobrecarga y del sobrecalentamiento |
| ● | Prueba de DC |
| ● | Prueba de la CA |
| ● | Prueba de la retransmisión de la distancia |
| ● | Prueba armónica |
| ● | Prueba de la frecuencia |
| ● | entradas binarias de 8 pares |
| ● | salidas binarias de 4 pares |
| ● | Prueba diferenciada |
| ● | Prueba de la secuencia del estado |
| ● | Prueba característica del tiempo |
| ● | Prueba anticipada de la distancia |
| ● | Prueba del sincronizador |
| ● | Repetición de la falta (reproducir de la falta) |
| Artículos | ANSI® no. |
| Retransmisión de protección de la distancia | 21 |
| Retransmisiones de la sincronización o del sincronismo-control | 25 |
| Retransmisiones de Undervoltage | 27 |
| Retransmisiones direccionales del poder | 32 |
| Retransmisiones de la corriente oculta o del underpower | 37 |
| Retransmisiones negativas de la sobreintensidad de corriente de la secuencia | 46 |
| Sobreintensidad de corriente/retransmisiones de tierra de la falta | 50 |
| Sobreintensidad de corriente inversa del tiempo/retransmisiones de tierra de la falta | 51 |
| Retransmisiones del factor de poder | 55 |
| Retransmisiones de la sobretensión | 59 |
| Retransmisiones del voltaje o del equilibrio actual | 60 |
| Retransmisiones direccionales de la sobreintensidad de corriente | 67 |
| Retransmisiones de tierra direccionales de la falta | 67N |
| Retransmisiones de la sobreintensidad de corriente de DC | 76 |
| retransmisiones de protección de la medición o del hacia fuera-de-paso del Fase-ángulo | 78 |
| Dispositivos reclosing automáticos | 79 |
| Retransmisiones de la frecuencia | 81 |
| Retransmisiones de protección contra sobrecarga del motor | 86 |
| Retransmisiones de protección diferenciadas | 87 |
| Retransmisiones direccionales del voltaje | 91 |
| Retransmisiones direccionales del voltaje y del poder | 92 |
| Retransmisiones que disparan | 94 |
| Retransmisiones de regulación del voltaje | |
| Retransmisiones de Overimpedance, Z> | |
| Retransmisiones de Underimpedance, Z | |
| Retransmisiones de retraso de tiempo |
| Salidas del voltaje | ||
| Gama y poder de la salida | 4×300 CAs de V (L-N) | 120 VA máximos cada uno |
| C.C. de 3×300 V (L-N) | 120 W máximos cada uno | |
| Exactitud | ±2 CA delmilivoltio<> @ 2V <0>Tipo del 2% Rd+0.05Rg. @ CA 2~300V <0>Guar del 7% Rd+0.03Rg. @ CA 2~300V |
|
| C.C. de ±10mV <5v>@ C.C. del ±0.5% @ ≥5V |
||
| Gama del voltaje | Gama I: 30V | |
| Gama II: 300V | ||
| Gama automática | ||
| Compensación de DC | <>tipode 10milivoltio. / <>60 guar delmilivoltio | |
| Resolución | 1mV | |
| Distorsión | <0>Tipodel 15%. / <0>El 05% guar. | |
| Salidas actuales | ||
| Gama y poder de la salida | CAde 3×35A (L-N) | 450 VA máximos cada uno |
| CA 1×105A (3L-N) | 1200VAmáximos | |
| C.C. 3×20A (L-N) | 300W máximo cada uno | |
| Exactitud | ±1mA @ <0> <0>Tipo del 15% Rd+0.05Rg. @ CA 0.5A~35A <0>0 guares del7% Rd+0.03Rg. @ CA 0.5A~35A |
|
| C.C. de ±5mA <1a>@ C.C. del ±0.5% @ ≥1A |
||
| Gama actual | Gama I: 3A | |
| Gama II: 35A | ||
| Gama automática | ||
| Compensación de DC | <3ma Typ=""> | |
| Resolución | 1mA | |
| Distorsión | <0>Tipodel 25%. / <0>El 07% guar. | |
| Ángulo de la frecuencia y de fase | ||
| Gama de frecuencia | DC, 5~1000Hz | |
| Exactitud de la frecuencia | ±1PPM @ 5~65Hz ±10PPM @ 65~450Hz ±20PPM @ 450~1000Hz |
|
| Resolución de la frecuencia | 0,001 herzios | |
| Gama de la fase | -360°~360° | |
| Exactitud de la fase | <0>tipode 5°. / <0> | |
| Resolución de la fase | 0.001° | |
| Fuente aux. del voltaje de DC (simulador de la batería) | ||
| Gama | 0~300V @ 120Wmáximos | |
| Exactitud | guar 0.5%Rg. | |
| Entrada binaria | ||
| Cantidad | 8pairs | |
| Tipo | mojado/seco, hasta la entrada máxima 300Vdc | |
| Resolución de tiempo | 100us | |
| Tasa de muestreo | 10KHz | |
| Tiempo de Debounce | 0~25ms (el software controló) | |
| Gama de tiempo | 999.999s | |
| Errores del tiempo | ≤1s, el±0.1%@>1sde ±1ms @ | |
| Aislamiento galvánico | Aislado como 1,2,3,4-8 pares | |
| Salida binaria (tipo de la retransmisión) | ||
| Cantidad | 4pairs | |
| Tipo | Contactos de retransmisión libres potenciales, software controlado | |
| CA de la capacidad de la rotura | Vmax: 400Vac/Imax: 4A/Pmax: 1000VA | |
| Capacidad DC de la rotura | Vmax: 300Vdc/Imax: 4A/Pmax: 300W | |
| Sincronización | ||
| Modo de la sincronización | GPS externo (opcional) | |
| Fuente y ambiente de alimentación | ||
| Voltaje entrado nominal | CA de 110 V/220/230V, designada, ±el15% | |
| Voltaje entrado permitido | 85~264Vac, 125~350VDC, auto-protector | |
| Frecuencia nominal | 50/60Hz | |
| Frecuencia permitida | 45Hz~65Hz | |
| Consumo de energía | VA 1500 máximo | |
| Tipo de conexión | Zócalo estándar 60320 de la CA | |
| Temperatura de funcionamiento | -10℃~55℃ | |
| Temperatura de almacenamiento | -20℃~70℃ | |
| Humedad | <95> | |
| Otros | ||
| Conexión de PC | RJ45 Ethernet, el 10/100M | |
| Terminal que pone a tierra | zócalo del plátano de 4m m | |
| Peso | 20.5 kilogramo | |
| Dimensiones (W x D x H) | 360×450×140 (milímetros) | |
