Salida analógica del equipo de prueba de relé universal KF86P 6x35A 6x310V

Salida analógica del equipo de prueba de relé universal KF86P 6x35A 6x310V
Salida analógica del equipo de prueba de relé universal KF86P 6x35A 6x310V Salida analógica del equipo de prueba de relé universal KF86P 6x35A 6x310V Salida analógica del equipo de prueba de relé universal KF86P 6x35A 6x310V Salida analógica del equipo de prueba de relé universal KF86P 6x35A 6x310V

Ampliación de imagen :  Salida analógica del equipo de prueba de relé universal KF86P 6x35A 6x310V

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: KINGSINE
Certificación: CE/ISO9001
Número de modelo: KF86P
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas /month
Descripción detallada del producto
Garantía: 3 años Peso: 10 KILOGRAMOS
Amplitud y Potencia: Salidas analógicas 6x35A@425VA max y 6x310V@105VA max Exhibición: LCD de 9,7 pulgadas, pantalla táctil
Telclado numérico: Tecla numérica + tecla de dirección
Alta luz:

Equipo de prueba universal de la retransmisión de KF86P

,

equipo de prueba de la retransmisión 6x35A

,

sistema de la prueba de la retransmisión 6x310V



Salida analógica del equipo de prueba de relé universal KF86P 6x35A 6x310V 0

La descripción de IEC61850 de conformación muestreó el probador del valor y de la retransmisión del GANSO KF86P

El mundo sistema universal de la prueba de la retransmisión más ligera y del poder más elevado
●6x35A@425VA máximo y salidas analógicas máximas de 6x310V@105VA
●el peso 10kg, fácil continúa viaje del vuelo
●Señales de bajo nivel salida, prueba del metro de la energía, calibración del transductor y capacidad de la prueba IEC61850 para opcional.

La característica de IEC61850 de conformación muestreó el probador del valor y de la retransmisión del GANSO KF86P

Funciones básicas
El KF86P es una prueba portátil multiusos, ligera, del campo fijada, él capaz de probar una amplia variedad de retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador, de retransmisiones de la sobrecarga del motor, de prueba IEC61850, y de dispositivos protectores similares.

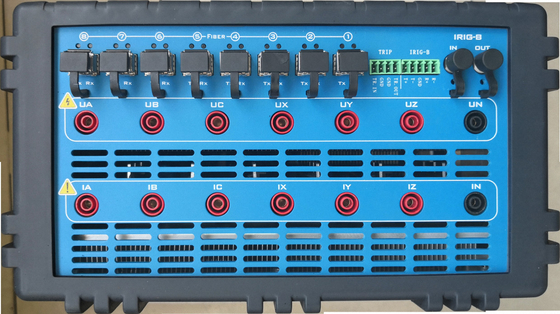

●12 salidas de los canales análogos, 6x35A y 6x310V, los canales de cada salida son control independiente y simultáneo de los valores de la magnitud, del ángulo de fase y de la frecuencia, de capaces de inyectar DC, onda sinusoidal de la CA y hasta los armónicos 60x.
●El peso ligero, <>10Kg, fácil continúa viaje del vuelo

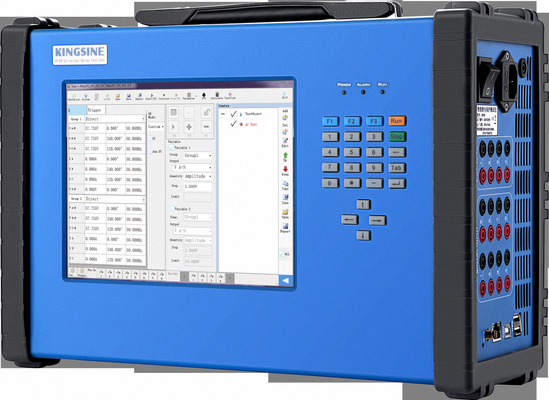

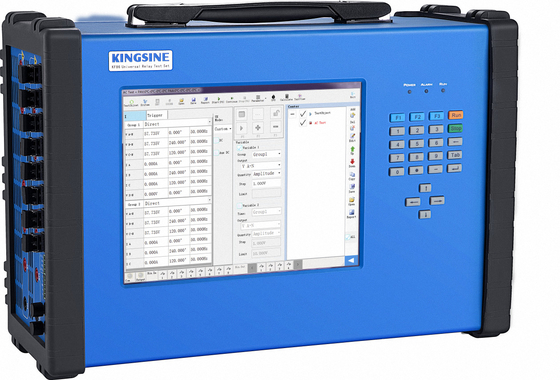

●La unidad se puede actuar manualmente vía el accesorio 9,7" pantalla táctil y telclado numérico, o poner bajo control informático completo vía el software de KRT, corriendo en una PC.
●Simulador variable de la batería, 24~350Vdc, salida máxima 70Watts. Fácilmente poder de la fuente para la mayoría de los dispositivos de protección.
●Funciona completamente el software de KRT para la gestión de la prueba, módulos gráficos de la prueba, plantilla organizó, importación de Xrio/de Río/exportación, estudio del resultado de la prueba, evaluación auto del resultado y el informe genera, etc.
●Respaldo transitorio del juego a 3KHz
●puerto de la fibra 8x100/1000Mbit para las simulaciones de IEC61850 SMV y del GANSO
●GPS e IRIG-B incorporados sincronizaron capacidad de prueba de punta a punta

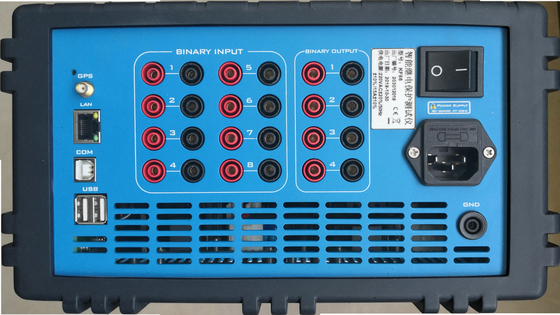

●entrada binaria 10, contactos secos o capacidad potencial de los contactos 0-300V; 4 salidas binarias rápidas aislaron cada uno y con <1ms re="">tiempo del sponse.
●el Anti-recortes detecta, cableado incorrecto conecta la protección de la alarma y de la autoprotección, de la sobrecarga y del sobrecalentamiento
●Fuente de alimentación de la CA 85~265/DC 127-350, compatibilidad mundial de la fuente de alimentación de la gama
●garantía libre de tres años y mantenimiento permanente
●Actualización de software libre

Característica anticipada
IEC61850 edición cumplida 1,0 y 2,0 estándar
●Calibración del transductor
●Calibración del metro de la energía (metros mecánicos y electrónicos)
●10 salidas analógicas de bajo nivel (8 voltajes + 2 corrientes) hasta el máximo 8V/20mA.









La especificación de IEC61850 de conformación muestreó el probador del valor y de la retransmisión del GANSO KF86

Fuente actual de la CA
Amplitud y poder 6×35A @ 424VAmáximoscada uno;
3×70A @ 670VAmáximoscada uno;
Exactitud <0>
<0>
Gama Gama I: 3A
Gama II: 35A
Gama automática
Compensación de DC <3ma Typ="">
Resolución 1mA
Distorsión <0>
La respuesta asciende/de la pendiente <100us>
Fuente actual de DC
Amplitud y poder 3×20A@ 400Wmáximos
Exactitud ±5mA @ <1a>
el ±0.2% @ ≥1A
La respuesta asciende/de la pendiente <100us>
Fuente del voltaje ca
Amplitud y poder 6×310V @ 105VAmáximoscada uno
Exactitud <0>Tipodel 15%Rd+0.005Rg.
<0>Guardel 4%Rd+0.01Rg.
Gama Gama I: 30 V
Gama II: 310 V
Gama automática
Compensación de DC <10mv Typ="">
Resolución 1mV
Distorsión <0>
La respuesta asciende/de la pendiente <100us>
Fuente del voltaje de DC
Amplitud y poder 6×350V@ 100Wmáximos
3×700V@ 150Wmáximos
Exactitud ±10mV @ <5v>
el ±0.2% @ ≥5V
La respuesta asciende/de la pendiente <100us>
Ángulo de la frecuencia y de fase
Gama de frecuencia DC ~ 1000Hz, transeúnte 3000Hz
Exactitud de la frecuencia ±0.5ppm
Resolución de la frecuencia 0.001Hz
Gama de la fase -360°~360°
Exactitud de la fase <0>. Tipo 02°. / <0>
Resolución de la fase 0.001°
Fuente auxiliar de DC (simulador de la batería)
Gama 8 ~ 60Vdc (Max Load Current 1.16A) el Accuracy<2%
60 ~ 120Vdc (Max Load Current 0.58A) el Accuracy<1%
120 ~ 350Vdc (Max Load Current 0.2A) el Accuracy<0.5%
Poder >69W máximo
Resolución 10mV
Protección Protección del cortocircuito
Protección contra sobrecarga
Aislamiento Aislado del otro terminal
Entrada binaria
Aislamiento eléctrico 10 pares de eléctrico aislado cada uno
Impedancia de entrada 5 kΩ… 13kΩ (contacto vacío)
Característica entrada 0 V ~300Vdcocontactoseco
(Las 1~4 entradas binarias vuelcan potencial pueden ser programables)
Tasa de muestreo 10kHz
Resolución de tiempo 10us
Gama de la medida del tiempo infinito
Exactitud del tiempo ±1ms @ <1s>
1s del ±0.1% @
Tiempo de Debounce 0~25ms (el software controló)
Salida binaria
Cantidad 4 pares
Tipo Transistor de la velocidad rápida, control programable del software
Capacidad de la rotura de la CA Vmax: 250V ()/Imax de la CA: 0.5A
Capacidad de la rotura de DC Vmax: 250V ()/Imax de DC: 0.5A
Aislamiento eléctrico Todos los pares aislados
Sincronización de tiempo
Sincronización por satélite 1 × SMA, uso para el interfaz de la antena de GPS
Ayuda GPS y satélite de Beidou
Fibra IRIG-B ST de 2 ×, 1 para la transmisión, 1 para recibir
IRIG-B eléctrico 1 terminal del × 6Pin 5.08m m Phoenix
1 para la transmisión, 1 para recibir
Sincronización externa del disparador 1 terminal del × 4Pin 5.08m m Phoenix
entrada de disparador externa + salida externa del disparador
Error de sincronización <10us>
Interfaz de comunicaciones
Ethernet 2 × RJ45, el 10/100M
WIFI Servicio incorporado de WIFI DHCP
Puerto serie 1 × RS232
USB 2 × USB2
Peso y tamaño
Tamaño 390mm×256mm×140m m
Peso 10kg
Exhibición 9.7inch LCD, pantalla táctil
Telclado numérico Llave del número + llave de dirección
Fuente de alimentación
Voltaje nominal 220V/110V (CA)
Voltaje permisible 85 - 265 VAC; 127V~350V (DC)
Frecuencia nominal 50Hz
Frecuencia permisible 47-63Hz
Actual 10A máximo
Consumo de energía 1200VA máximo
Tipo de conexión Zócalo estándar 60320 de la CA
Ambiente de trabajo
Temperatura de funcionamiento -10 ℃~+55
Humedad relativa 5~el95%, No-condensación
Temperatura de almacenamiento -20℃ ~ +70℃
Presión atmosférica kPa 80kPa~110 (altitud los 2000m o más bajo)





(Módulos opcionales)

Funciones IEC61850:

Valor de muestreo completamente de conformación IEC61850 y GANSO; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8)
Capaz de hacer salir simultáneamente el muestreo de valor y de señales analógicas, o al suscriptor y de publicar la función binaria del mensaje del GANSO y de la entrada-salida del contacto de retransmisión.
Hasta 36 canales de muestreo del valor pueden ser trazados.
Puerto de la fibra (tipo del LC)
Tipo 100Base-FX (100Mbit, fibra, llenas - duplex)
Número de puerto 8 pares
Modelo del cable los 62.5/125μm (fibra del Múltiple-modo, anaranjadas)
Longitud de onda 1310nm
Distancia de transmisión > el 1Km
Indicación de situación Verde del SPD (luces): conexión activa
LinkAcT amarillo (centellando): de intercambio de datos


10Los canales de bajo nivel señalan la función de salida:

Salida de la señal de bajo nivel
Canales de salida 10 canales, 8 salidas del voltaje + 2 salidas actuales
Tipo del puerto de salida Terminal de Phoenix
Gama de la salida 8x0~8Vrms; 2x0~20mA
Exactitud (0.01~0.8 Vrms/0~2mA):<0>
(0.8~8 Vrms/2~20mA): <0>
Resolución 250µV
Armónico (los THD%) < 0="">
Gama de frecuencia DC ~1.0kHz, 3KHz transitorio
Exactitud de la frecuencia 0,002%(frecuencia normal)
Resolución de la frecuencia 0.001Hz
Gama de la fase 0~359.9°
Exactitud de la fase <0>02°, 50/60Hz
Resolución de la fase ±0.001°




Función de la calibración del transductor:

Entrada de la medida de DC
Entrada del voltaje Gama C.C. 0~±10V
Max Input C.C. de ±11V
Exactitud Exactitud <0>
Impedancia de entrada ohmio del 1M
Entrada actual Gama 0~±1mA/1~±20mA, gama auto
Max Input 600mA
Exactitud Exactitud <0>
Impedancia de entrada 15 ohmios



Función de la calibración del metro de la energía:

Calibración del metro de la energía
Uso del sensor Metros mecánicos/metros electrónicos
Salida del sensor Alta palanca: >4.5V, bajo:<0>
Entrada del pulso 1 puerto de entrada del pulso, nivel 5Vdc válido solamente.
Gama del pulso el pulso 500KHz entró máximo.
Salida de pulso 1 salida del transistor, Abierto-colector, 5Vdc/5mA
