7 pruebas de la retransmisión de protección de los canales K68i con la exhibición de TFT LCD

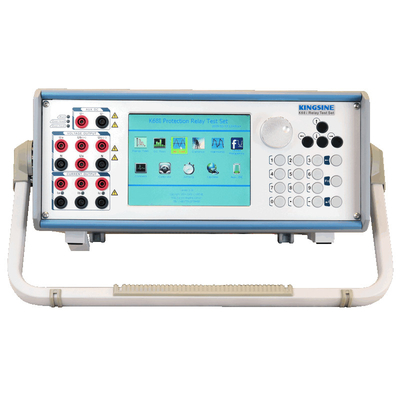

7 Channels K68i Protection Relay Testing with TFT LCD Display
7 Channels K68i Protection Relay Testing with TFT LCD Display

Ampliación de imagen :  7 pruebas de la retransmisión de protección de los canales K68i con la exhibición de TFT LCD

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: KINGSINE
Certificación: CE/ISO9001
Número de modelo: K68i
Pago y Envío Términos:
Cantidad de orden mínima: 1 SISTEMA
Precio: Negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas /month
Descripción detallada del producto
Garantía: 3 años Salidas: 7 canales (4x300V y 3x35A)
Aislamiento galvánico: Aislado como 1,2,3,4-8 pares Modo de la sincronización: GPS externo (opcional)
Alta luz:

Prueba de la retransmisión de protección de K68i

,

Prueba de la retransmisión de protección de 7 canales

,

Probador de la retransmisión de protección de K68i



7 pruebas de la retransmisión de protección de los canales K68i con la exhibición de TFT LCD



Descripción del sistema de la prueba de la retransmisión de protección de K68i

7 salidas de los canales (4x300V y 3x35A), los canales de cada salida son control independiente y simultáneo de los valores de la magnitud, del ángulo de fase y de la frecuencia, de capaces de inyectar DC, onda sinusoidal de la CA y hasta los armónicos 20x.

Simulador variable de la batería, DC 0-300V, máximo 120Watts.

La instalación de prueba rápida de la retransmisión en modo manual.

altos canales de salida independientes de la carga 3x35A y 4x300V y de la exactitud
6,4" ligero <20> , incorporado exhibición verdadera del LCD del TFT color, teclado y codificador rotatorio, completamente control sin el ordenador portátil
Módulos de prueba del software anticipado para opcional
garantía 3-Years de la reparación libre y del mantenimiento permanente
Actualización de software libre





7 pruebas de la retransmisión de protección de los canales K68i con la exhibición de TFT LCD 0





Característica del sistema de la prueba de la retransmisión de protección de K68i

Funciones básicas:

Prueba de DC

Prueba de la CA

Prueba de la retransmisión de la distancia

Prueba armónica

Prueba de la frecuencia

entradas binarias de 8 pares

salidas binarias de 4 pares





El tipo de retransmisiones puede ser probado:

Artículos

ANSI® no.

Retransmisión de protección de la distancia

21

Retransmisiones de la sincronización o del sincronismo-control

25

Retransmisiones de Undervoltage

27

Retransmisiones direccionales del poder

32

Retransmisiones de la corriente oculta o del underpower

37

Retransmisiones negativas de la sobreintensidad de corriente de la secuencia

46

Sobreintensidad de corriente/retransmisiones de tierra de la falta

50

Sobreintensidad de corriente inversa del tiempo/retransmisiones de tierra de la falta

51

Retransmisiones del factor de poder

55

Retransmisiones de la sobretensión

59

Retransmisiones del voltaje o del equilibrio actual

60

Retransmisiones direccionales de la sobreintensidad de corriente

67

Retransmisiones de tierra direccionales de la falta

67N

Retransmisiones de la sobreintensidad de corriente de DC

76

retransmisiones de protección de la medición o del hacia fuera-de-paso del Fase-ángulo

78

Dispositivos reclosing automáticos

79

Retransmisiones de la frecuencia

81

Retransmisiones de protección contra sobrecarga del motor

86

Retransmisiones de protección diferenciadas

87

Retransmisiones direccionales del voltaje

91

Retransmisiones direccionales del voltaje y del poder

92

Retransmisiones que disparan

94

Retransmisiones de regulación del voltaje



Retransmisiones de Overimpedance, Z>



Retransmisiones de Underimpedance, Z



Retransmisiones de retraso de tiempo





7 pruebas de la retransmisión de protección de los canales K68i con la exhibición de TFT LCD 1

(EXPOSICIÓN DE LOS PRODUCTOS DE KINGSINE EN LOS E.E.U.U.)



Especificación del sistema de la prueba de la retransmisión de protección de K68i





Fuente aux. del voltaje de DC (simulador de la batería)

Gama

0~300V @ 120W máximo

Exactitud

guar 0.5%Rg.

Entrada binaria

Cantidad

8pairs

Tipo

mojado/seco, hasta la entrada máxima 300Vdc

Resolución de tiempo

100us

Tasa de muestreo

10KHz

Tiempo de Debounce

0~25ms (el software controló)

Gama de tiempo

999.999s

Errores del tiempo

±1ms @ ≤1s, el ±0.1% @ >1s

Aislamiento galvánico

Aislado como 1,2,3,4-8 pares

Salida binaria (tipo de la retransmisión)

Cantidad

4pairs

Tipo

Contactos de retransmisión libres potenciales, software controlado

CA de la capacidad de la rotura

Vmax: 400Vac/Imax: 4A/Pmax: 1000VA

Capacidad DC de la rotura

Vmax: 300Vdc/Imax: 4A/Pmax: 300W







Ventaja del sistema de la prueba de la retransmisión de protección de K68i

Funciones anticipadas del software (opcionales para las selecciones):

●Prueba diferenciada

●Prueba de la secuencia del estado

●Prueba característica del tiempo

●Prueba anticipada de la distancia

●Prueba del sincronizador

●Repetición de la falta (reproducir de la falta)





Investigación nosotros para más detalles.



F&A

Q: 1. ¿Cuál es su término de los pagos aceptables?
: T/T y L/C a primera vista son nuestros términos normales de los pagos aceptables.



Q: ¿2. cuánto tiempo es el período de garantía?

: Proporcionamos 3 años garantizamos de la reparación libre y del mantenimiento permanente.



Q: ¿3.Why nos hacen ofrecen una garantía de tres años?

: En primer lugar, la meta de la calidad de la compañía de KINGSINE es que ningún fracaso de la calidad ocurre en el plazo de cinco años de uso del cliente.

El segundo, KINGSINE se ha dedicado al mercado de ultramar durante 12 años. Hasta ahora, cerca de 3000 sistemas de equipo han estado actuando en ultramar, y el porcentaje de averías anual es menos del 1%.

El tercero, nuestros productos es diseño modular, si hay una falta, él puede ser diagnosis de falta remota, y después expresar las piezas de los productos al cliente para la reparación rápida.





Sobre los E.E.U.U.:

La automatización eléctrica Co., Ltd. de Kingsine se ha estado especializando en la investigación y desarrollo, producción y las ventas de la prueba y de la fundación eléctricas de los instrumentos de la medida desde 1999 que también se honra como el certificado de alta tecnología de la certificación de la empresa y de la empresa del software reconocido por la autoridad de China. Con velocidad alrededor de alta del desarrollo cada año, triunfo de Kingsine el fabricante superior chino para el equipmentin eléctrico de la prueba el mercado nacional del retransmisión-probador. China Guodian Corporation, State Grid Corporation de China, de China Southern Power Grid Company Limited y de muchas otras compañías nacionales utilizar nuestros productos.



Con 9001:2008 del ISO más de 70 países ahora aprueba a la gestión de calidad certificada con R&D, producción y márketing, los productos de Kingsine por todo el mundo en muchas industrias de la corriente eléctrica, metalurgia, explotación minera petroquímica, ferroviaria e institución de investigación científica relativa así como el mismo comercio del metro y las fábricas protectoras de las retransmisiones, y conseguir la cálida bienvenida de la exposición grande de la electricidad y de la energía del mundo tal como POWER-GEN internacional de los E.E.U.U., la electricidad del Medio Oriente de Dubai, HANNOVER MESSE de Alemania y FIEE eléctrico del Brasil. Su Retransmisión-probador es trabajo conveniente para muchos dispositivos de protección famosos de la retransmisión tales como ABB, SIMENS, ALSTOM, TOSHIBA, SCHNEIDER, AREVA, SEL, GE etc y Kingsine también da el servicio completo con su red de la distribución de muchos socios de los países del europeo, de Asia y del Medio Oriente.

7 pruebas de la retransmisión de protección de los canales K68i con la exhibición de TFT LCD 2

(EXPOSICIÓN DE KINGSINE PRODUCTIS EN DUBAI)



7 pruebas de la retransmisión de protección de los canales K68i con la exhibición de TFT LCD 3

(CERTIFICADO DE LA CALIDAD)
