| Nombre De La Marca: | KINGSINE |
| Número De Modelo: | KF932 |
| Cuota De Producción: | 1 sistema |
| Precio: | Negociable |
| Tiempo De Entrega: | 15 días laborables |
| Condiciones De Pago: | L/C, T/T |

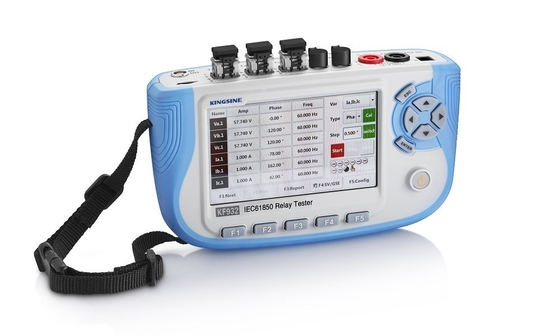

Retransmisión de protección de Digitaces del PDA que prueba el sistema de la prueba de la retransmisión de KF932 IEC61850
Descripción del sistema de la prueba de la retransmisión de KF932 IEC61850
Aplicado prueba y detección del sistema a la retransmisión de protección, dispositivo de la medida y de control, de control digitales de IEC61850 IEDs de conformación, de la unidad de la fusión y de la subestación;
Pantalla táctil y telclado numérico, encontrar diferente usando hábitos.
batería de litio de la capacidad grande 4400mAh, trabajo continuo por más de 10 horas.
Tamaño pequeño, fácil a portátil.
Característica del sistema de la prueba de la retransmisión de KF932 IEC61850
de acuerdo con la subestación inteligente relacionó estándares para analizar al SV, GANSO, IRIG-B y el mensaje IEEE1588, calcula la magnitud, fase y frecuencia del voltaje y monitor actual, y en tiempo real del terminal virtual del GANSO.
●Recepción de la prueba a circuito cerrado de dispositivos elegantes vía el mensaje del SV, del GANSO que envía, la suscripción y la publicación de los mensajes del GANSO;
●La función de detección de la fase es alcanzada analizando y calculando diversos bloques de gestión; La entrada y la salida binarias del contacto duro se pueden terminar en el retraso de transmisión de la caja de la operación y el SOE inteligentes en la exactitud de la medida;
●Análisis de las estadísticas de la excepción del SV y del GANSO y función de la sincronización para alcanzar la integración del bastidor discreto, perdido de la unidad y de la medida del retraso absoluto.
●Con la operación de la pantalla táctil tamaño pequeño, de la conveniencia y capacidades potentes de la medida y del análisis y de la prueba, hacer frente grandemente a la operación, al mantenimiento y al depuración inteligentes de la subestación de los dispositivos de la protección, de supervisión y de control, IEC61850 IEDs de conformación, la unidad de la fusión y la detección del sistema de control de la estación y los requisitos el encargar.
Especificación del sistema de la prueba de la retransmisión de KF932 IEC61850
1 fuente de alimentación
|
Fuente de alimentación |
|
|
Batería |
Batería de litio de la capacidad grande |
|
Adaptador |
Entrada: AC100~240V, 50/60Hz, 0.7A |
Consumo de energía 2
|
Consumo de energía |
|
|
Consumo de energía |
≦6W |
|
Fuente de alimentación de trabajo |
Trabajo continuo por más de 10 horas |
Interfaz del puerto de comunicación 3
|
Puerto de comunicación óptico de Ethernet |
|
|
Modelo |
100Base-FX (red de fibra óptica del duplex del 100M Full) |
|
Tipo portuario |
LC |
|
Longitud de onda |
1310nm |
|
Distancia de transmisión |
≧1km |
|
Uso |
Épocas IEC61588 y otros mensajes de red |
|
Interfaz de comunicaciones óptico del puerto serie |
|
|
Número de puerto |
2 PC |
|
Tipo portuario |
ST |
|
Longitud de onda |
62.5/125μmMultimode fibra, Wavelength850nm |
|
Distancia de transmisión |
≧1km |
|
Uso |
Reciba/envíe IEC60044-7/8 (PIE3S), transmisor-receptor de la señal de temporización de IRIG-B |
|
Interfaz de comunicaciones de la entrada análoga |
|
|
Número de puerto |
1 par |
|
Tipo portuario |
Terminal de goma |
|
Interfaz de comunicaciones duro de la entrada-salida del contacto |
|
|
Número de puerto |
2 pares |
|
Tipo portuario |
Zócalo de la aviación al terminal de goma |
|
Interfaz de la ranura para tarjeta del TF |
|
|
Número de puerto |
1 PC |
|
Uso |
Tarjeta del TF para importar el archivo de configuración entero de la estación, documentos de grabación, el almacenar/exportando informes de prueba y actualizando software. |
|
Interfaz de comunicaciones de la entrada análoga |
|
|
Número de puerto |
1 par |
Señal de tiempo 4
|
Señal de tiempo |
|
|
IRIG-B |
Exactitud del tiempo<1us typ=""> |
|
IEC 61588 |
Exactitud del tiempo<1us typ=""> |
5 parámetros mecánicos
|
Parámetros mecánicos |
|
|
Pantalla de visualización |
4,3' pantalla LCD del tacto |
|
Tamaño |
176×100×58 milímetro |
|
Peso |
≦0.75kg |
Gama de temperaturas 6
|
Gama de temperaturas |
|
|
Altitud |
≤5000m |
|
Temperatura ambiente |
Temperatura de funcionamiento normal: - 10~55℃ |
|
Humedad relativa |
el 5%~95% |
|
Presión atmosférica |
60~106KPa |
Ventaja del sistema de la prueba de la retransmisión de KF932 IEC61850
|
No. |
Artículo del análisis |
Contenido del análisis |
|
Medida y análisis de SMV |
Interceptación |
Intercepta automáticamente mensajes del SV a partir de 3 puertos ópticos y de 1 interfaz óptico |
|
Valor eficaz |
Canal de la exhibición en tiempo real de amplitud, de fase y de frecuencia |
|
|
Oscillography |
Exhibición en tiempo real de la forma de onda |
|
|
Componente de la secuencia |
Exhibición en tiempo real la secuencia positiva V1, secuencia negativa V2, secuencia positiva cero V0 de magnitud y fase |
|
|
Poder |
Exhibición en tiempo real de la fase de ABC y del poder activo, reactivo trifásico, del poder evidente y del factor de poder |
|
|
Vectorgraph |
La relación de la magnitud y de la fase del voltaje trifásico y actuales se exhiben en forma del vector |
|
|
Armónico |
Exhibición en tiempo real 0 ~ 19 armónicos, y mostrar el contenido armónico bajo la forma de histogramas |
|
|
Parámetro del mensaje |
Exhibición en tiempo real de los parámetros actuales del mensaje, del mensaje original y del mensaje analizado |
|
|
Anormal |
El número de mensaje anormal |
|
|
Discreto |
El número de mensajes en cada uno discreto |
El video
|
|
