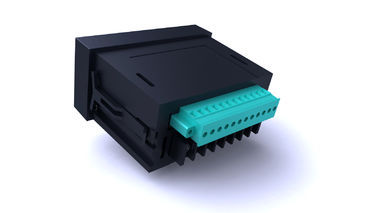

El metro de poder de Digitaces Mutifunctional, DI 2-Channel/HACE PMC100
Medida del parámetro la monofásico y medición eléctricas de la energía
Supervisión en línea de la alarma eléctrica del límite del parámetro, salida de la alarma de la importancia de la retransmisión
Apoye 2 el canal DI/DO, puede configurar el transductor para hacer salir
Apoye MODBUS-RTU, comunicación RS485
Descripción
El metro de poder digital la monofásico de la serie PMC100 adopta pantalla LED del brillo modificado para requisitos particulares, modularizado, alto, muy hermoso y magnífico; utilice el microprocesador de baja potencia como base, para alcanzar la medida totalmente eléctrica del parámetro y la medición de la energía. Puede opcional configurar el diverso binario, retransmisión, interfaz de la salida analógica para alcanzar las diversas necesidades del usuario; integra puertos de comunicación RS-485, puede satisfacer fácilmente la integración del diverso sistema de distribución inteligente. La función del producto es práctica, fácil de utilizar y mantenimiento. Puede ser utilizado en la supervisión y el control in situ del equipo, proporciona la ayuda de la medida para los expertos eléctricos del uso, proporciona la base de los datos para SCADA y la rejilla elegante, proporciona la base de la toma de decisión para la gestión de energía inteligente eficaz.
Características de la función
|
Características de la función
|
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Valor virtual real instantáneo |
|
|
|
|
|
|
|
|
Actual |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
voltaje |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
frecuencia |
◆ |
|
|
◆ |
|
|
◆ |
|
poder activo |
◆ |
|
◆ |
|
|
|
◆ |
|
poder reactivo |
◆ |
|
|
|
|
|
◆ |
|
factor de poder |
◆ |
◆ |
|
|
|
|
◆ |
|
Energía |
|
|
|
|
|
|
|
|
energía activa |
◆ |
|
|
|
|
|
◆ |
|
Comunicación |
|
|
|
|
|
|
|
|
Protocolo de RS485 /MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Exhibición |
|
|
|
|
|
|
|
|
Pantalla LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
otro |
|
|
|
|
|
|
|
|
DI 2-channel |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2-channel HACEN |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 canal AO: 4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2-channel limita la alarma |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Mejora en línea del programa de ayuda |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Parámetro técnico
|
Características eléctricas |
||
|
Tipo de la medida |
Sistema de la CA la monofásico |
|
|
|
Tasa de muestreo por ciclo: 64 veces |
|
|
Frecuencia de actualización de los datos |
1S |
|
|
Exactitud de la medida |
Actual |
0,5% |
|
Voltaje |
0,5% |
|
|
Poder |
0,5% |
|
|
Frecuencia |
0.05Hz |
|
|
Energía activa |
1,0% |
|
|
AO |
el 1% |
|
|
Características del voltaje de entrada |
Voltaje de medición |
0~600 V (acceso directo) |
|
Sobrecarga permitida |
1,2 veces/continuos |
|
|
Impedancia de entrada |
1.8MΩ |
|
|
Característica de la corriente de entrada |
Corriente de medición |
5A o 1A (vía el CT conecte) |
|
Sobrecarga permitida |
1,2 veces/continuos |
|
|
Impedancia de entrada |
<0> |
|
|
Entrada binaria |
Voltaje de funcionamiento |
12~24 VDC o 220VAC (fuente de alimentación) |
|
Impedancia de entrada |
12KΩ o 120KΩ |
|
|
Voltaje del aislamiento |
2KV |
|
|
Salida de la retransmisión |
Tipo de nodo |
Choque mecánico |
|
Capacidad del nodo |
220 VAC/5A, 30 VDC/5A |
|
|
salida de 4-20mA DC |
Voltaje del circuito abierto |
15VDC |
|
Capacidad de sobrecarga |
≤500Ω |
|
|
Voltaje del aislamiento |
2KV |
|
|
Fuente de alimentación de trabajo |
CA |
85~265 VAC/45-65Hz |
|
DC |
100~300 VDC |
|
|
Disipación de poder |
<2> |
|
|
Propiedades mecánicas |
||
|
Peso |
0.3kg |
|
|
Grado de la protección del IP |
el panel IP52, cuerpo IP30 |
|
|
Tamaño |
96 x 48 x 95,5 milímetros |
|
|
Temperatura de funcionamiento |
-40~70℃ |
|
|
Temperatura de almacenamiento |
-50~85℃ |
|
|
Humedad relativa |
el 5% - 90%RH, ninguna condensación |
|
|
EMC |
||
|
Interferencia de la descarga electrostática |
IEC 61000-4-2, nivel 4 |
|
|
Grupo de pulso transitorio anti-rápido |
IEC 61000-4-4, nivel 4 |
|
|
Anti-impacto |
IEC 61000-4-5, nivel 3 |
|
|
campo magnético de la Anti-frecuencia |
IEC 61000-4-8, nivel 3 |
|
|
Funcionamiento eléctrico del aislamiento |
||
|
Resistencia de aislamiento |
GB/T13729, >50MΩ |
|
|
Voltaje de withstand de la frecuencia |
GB/T13729, CA 2KV 50Hz /1min |
|
|
Voltaje de impulso |
GB/T13729, 5KV, 1.2/50us |
|
