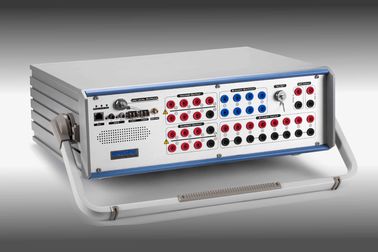

| Nombre De La Marca: | KINGSINE |
| Número De Modelo: | K3163i |
| Cuota De Producción: | 1 set |
| Tiempo De Entrega: | 15 días hábiles |
| Condiciones De Pago: | T/T por adelantado, L/C |
Diseño todo junto, salida integrada de IEC61850 SV y del GANSO, de los canales análogos 6I+4V, GPS e IRIG-B incorporado, y otro funciones del avance.
IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, etc cumplidos
puerto de la fibra 100/1000Mbit para las simulaciones de SMV y del GANSO
altos canales de salida independientes de la carga 6x35A y 4x310V
13 salidas de la señal de bajo nivel de la independiente de los canales
Medida de AC/DC (8 entradas de los canales, 0,1 clases, 0-600V/0-5A, gama auto)
Calibración del transductor (0,02 clases)
Calibración del metro de la energía (metros mecánicos y electrónicos)
Respaldo transitorio del juego a 3KHz
Peso ligero, <18kg>
Completamente módulos de la prueba del software de la función KRT
garantía 3-Years de la reparación y de siempre del mantenimiento libres
Actualización de software libre
Referencia que ordena.
| Modelo | Salidas actuales | Salidas del voltaje |
| K3166 | 6×35A @ 450VA máximo/3×70A @ 850VA máximo | 7×130V @ 75VA máximo |
| K3166i | 6×35A @ 450VA máximo/3×70A @ 850VA máximo | 7×310V @ 90VA máximo |
| K3163 | 6×35A @ 450VA máximo/3×70A @ 850VA máximo | 4×130V @ 75VA máximo |
| K3163i | 6×35A @ 450VA máximo/3×70A @ 850VA máximo | 4×310V @ 124VA máximo |
| K3130 | 3×35A @ 450VA máximo | 4×130V @ 75VA máximo |
| K3130i | 3×35A @ 450VA máximo | 4×310V @ 124VA máximo |
Capaz de qué serie K31 puede probar
| Artículos | ANSI® no. |
| Retransmisión de IEC61850 IEDs y unidad numéricas de la fusión | |
| Retransmisión de protección de la distancia | 21 |
| Retransmisiones de la sincronización o del sincronismo-control | 25 |
| Retransmisiones de Undervoltage | 27 |
| Retransmisiones direccionales del poder | 32 |
| Retransmisiones de la corriente oculta o del underpower | 37 |
| Retransmisiones negativas de la sobreintensidad de corriente de la secuencia | 46 |
| Retransmisiones de la sobreintensidad de corriente/de la falta de la tierra | 50 |
| Retransmisiones inversas de la sobreintensidad de corriente del tiempo/de la falta de la tierra | 51 |
| Retransmisiones del factor de poder | 55 |
| Retransmisiones de la sobretensión | 59 |
| Retransmisiones del voltaje o del equilibrio actual | 60 |
| Retransmisiones direccionales de la sobreintensidad de corriente | 67 |
| Retransmisiones de tierra direccionales de la falta | 67N |
| Retransmisiones de la sobreintensidad de corriente de DC | 76 |
| retransmisiones de protección de la medición o del hacia fuera-de-paso del Fase-ángulo | 78 |
| Dispositivos reclosing automáticos | 79 |
| Retransmisiones de la frecuencia | 81 |
| Retransmisiones de protección contra sobrecarga del motor | 86 |
| Retransmisiones de protección diferenciadas | 87 |
| Retransmisiones direccionales del voltaje | 91 |
| Retransmisiones direccionales del voltaje y del poder | 92 |
| Retransmisiones que disparan | 94 |
| Retransmisiones de regulación del voltaje | |
| Retransmisiones de Overimpedance, Z> | |
| Retransmisiones de Underimpedance, Z | |
| Retransmisiones de retraso de tiempo |
Características
Simulador variable de la batería, DC 0-350V, máximo 140Watts.
13 salidas de bajo nivel de los canales hasta el máximo 8Vac/10Vdc.
0-600V / medida de 0-5A AC/DC en 0,1 clases.
Módulos y plantillas gráficos de la prueba para probar de diversas retransmisiones
La instalación de prueba rápida de la retransmisión en modo manual
Prueba tirado/de la búsqueda/del control, del punto y del tecleo
La instalación de la importación y de la exportación de RIO/XRIO
Encienda a la prueba de la falta (SOTF)
Modelo de sistema eléctrico para la prueba dinámica
Prueba de punta a punta de la sincronización incorporada de GPS y de IRIG-B
Exhibición de vector en línea
Los resultados de la prueba automáticos asumen
Creación automática del informe de prueba
el Anti-recortes detecta, el cableado incorrecto conecta la alarma y la autoprotección, sobrecarga y recalienta la protección
Parámetro
| Salidas del voltaje | ||||
| Gama y poder de la salida | CA de 4×310 V (L-N) | 124 VA máximos cada uno | ||
| CA de 2×620 V (L-L) | 248 VA máximos cada uno | |||
| C.C. de 3×350 V (L-N) | 140 W máximos cada uno | |||
| Exactitud |
CA: <0> <0> |
|||
|
DC: ±10mV @ <5v> |
||||
| Resolución | 1mV | |||
| Distorsión | <0> | |||
| Salidas actuales | ||||
| Gama y poder de la salida | CA 6×35A (L-N) | 450 VA máximos cada uno | ||
| CA 3×70A (2L-N) | 850 VA máximos cada uno | |||
| CA 1×100A (6L-N) | VA 1200 máximo | |||
| C.C. 3×20A (L-N) | 300W máximo cada uno | |||
| Exactitud |
CA: <0> <0> |
|||
| DC: ±5mA @ <1a> | ||||
| Resolución | 1mA | |||
| Distorsión | <0> | |||
| 13 salidas de bajo nivel del canal | ||||
| Cantidad | 13 canales, zócalo de la aviación de 16 pernos | |||
| El voltaje hace salir la gama | CA 0~8V, DC 0~10V | |||
| Gama de las salidas actuales | 2mA nominal, transeúnte máximo 10mA | |||
| De potencia de salida | ≥0.5VA | |||
| Exactitud |
(0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> |
|||
| Resolución | 0.25mV | |||
| Distorsión (los THD%) | <0> | |||
| Ángulo de la frecuencia y de fase | ||||
| Gama de frecuencia | DC~1KHz, transeúnte 3KHz | |||
| Exactitud de la frecuencia | ±1ppm | |||
| Resolución de la frecuencia | 0,001 herzios | |||
| Gama de la fase | -360°~360° | |||
| Exactitud de la fase | <0> | |||
| Resolución de la fase | 0.001° | |||
| Fibra IEC61850 y puertos Ethernet del GANSO (función opcional) | ||||
| Puertos de la fibra |
2 duplex de x 100Base-FX por completo -, tipo del LC (Opcional a 10/100Mbit, al tipo de Ethernet RJ45) |
|||
| Tipo de la fibra | 62.5/125um (fibra óptica múltiple, rojo anaranjado) | |||
| Longitud de onda | 1310nm | |||
| Transmita la distancia | >1Km | |||
| Indicador |
Verde del SPD (luz): Conexión válida Amarillo del vínculo/del acto (centelleo): Cambio de los datos |
|||
| Nota: | Todo el hardware de este módulo está listo para el active | |||
| Fuente aux. del voltaje de DC (simulador de la batería) | ||||
| Gama | 0~350V @ 140W máximo | |||
| Exactitud | guar 0.5%Rg. | |||
| Entrada binaria | ||||
| Cantidad | 8pairs | |||
| Tipo | moje/seqúese, medida | |||
| Umbral | 10~600Vdc o el potencial liberan, programable | |||
| Resolución de tiempo | 100us | |||
| Tiempo de Debounce | 0~25ms (software controlado) | |||
| Gama de tiempo | Infinito | |||
| Errores del tiempo | ±1ms @ 0.001~1s, el ±0.1% @ >1s | |||
| Aislamiento galvánico | 4 aislados con cada 2 pares | |||
| Salida binaria (tipo de la retransmisión) | ||||
| Cantidad | 4pairs | |||
| Tipo | Contactos de retransmisión libres del potencial, software controlado | |||
| CA de la capacidad de la rotura | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |||
| Capacidad DC de la rotura | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |||
| Salida binaria (tipo del semiconductor) | ||||
| Cantidad | 4pairs | |||
| Tipo: | Abierto-colector, zócalo de la aviación de 14 pernos | |||
| Capacidad DC de la rotura |
5~15Vdc/5mA, 10mA máximo Permiso de la CA no |
|||
| Tiempo de respuesta: | 100us | |||
| Sincronización | ||||
| Modo de la sincronización |
GPS, tipo conector de antena de SMA IRIG-B, PIE3S IEEE1588 |
|||
| Fuente y ambiente de alimentación | ||||
| Voltaje de entrada nominal | 100~240Vac | |||
| Voltaje de entrada permitido | 85~264Vac, 125~350VDC | |||
| Frecuencia nominal | 50/60Hz | |||
| Frecuencia permitida | 45Hz~65Hz | |||
| Consumo de energía | VA 1500 máximo | |||
| Tipo de conexión | Zócalo estándar 60320 de la CA | |||
| Temperatura de funcionamiento | -10℃~55℃ | |||
| Temperatura de almacenamiento | -20℃~70℃ | |||
| Humedad | <95> | |||
| Otros | ||||
| Conexión de PC | RJ45 Ethernet, el 10/100/1000M | |||
| Terminal que pone a tierra | zócalo del plátano de 4m m | |||
| Peso | 18 kilogramos | |||
| Dimensiones (W x D x H) | 468×375×164 (milímetro) | |||
Información adicional (módulos opcionales)
| Medida de DC entrada (calibrador del transductor) | |||
| Entrada del voltaje | Gama | C.C. 0~±10V | |
| Entrada máxima | C.C. de ±11V | ||
| Exactitud | <0> | ||
| Impedancia de entrada | 1Mohm | ||
| Entrada actual | Gama | 0~±1mA/1~±20mA, gama auto | |
| Entrada máxima | 600mA | ||
| Exactitud | <0> | ||
| Impedancia de entrada | 15 ohmios | ||
| Medida de AC/DC entrada (metro estándar) | |||
| Cantidad de la entrada | 8 entradas (mezcla con pares binarios de la entrada) | ||
| Gama del voltaje | 0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V) | ||
| Exactitud del voltaje | <0> | ||
| Gama actual | 0~5Arms (abrazadera entrada) | ||
| Exactitud actual | <0> | ||
| Frecuencia de muestreo | 10KHz | ||
| Impedancia de entrada | 600KΩ | ||
| Gama de frecuencia | 45~65Hz, exactitud < 0=""> | ||
| Exactitud de la fase | 0~360°, <0> | ||
| Calibración del metro de la energía | |||
| Uso del sensor | Metros mecánicos/metros electrónicos | ||
| Salida del sensor | Alta palanca: >4.5V, bajo:<0> | ||
| Entrada del pulso | 1 puerto de entrada del pulso | ||
| Gama del pulso | máximo de la entrada del pulso 500KHz. | ||
| Salida de pulso |
1 salida del transistor, Abierto-colector, 5-15Vdc/5mA |
||
|
|
| Nombre De La Marca: | KINGSINE |
| Número De Modelo: | K3163i |
| Cuota De Producción: | 1 set |
| Condiciones De Pago: | T/T por adelantado, L/C |
Diseño todo junto, salida integrada de IEC61850 SV y del GANSO, de los canales análogos 6I+4V, GPS e IRIG-B incorporado, y otro funciones del avance.
IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, etc cumplidos
puerto de la fibra 100/1000Mbit para las simulaciones de SMV y del GANSO
altos canales de salida independientes de la carga 6x35A y 4x310V
13 salidas de la señal de bajo nivel de la independiente de los canales
Medida de AC/DC (8 entradas de los canales, 0,1 clases, 0-600V/0-5A, gama auto)
Calibración del transductor (0,02 clases)
Calibración del metro de la energía (metros mecánicos y electrónicos)
Respaldo transitorio del juego a 3KHz
Peso ligero, <18kg>
Completamente módulos de la prueba del software de la función KRT
garantía 3-Years de la reparación y de siempre del mantenimiento libres
Actualización de software libre
Referencia que ordena.
| Modelo | Salidas actuales | Salidas del voltaje |
| K3166 | 6×35A @ 450VA máximo/3×70A @ 850VA máximo | 7×130V @ 75VA máximo |
| K3166i | 6×35A @ 450VA máximo/3×70A @ 850VA máximo | 7×310V @ 90VA máximo |
| K3163 | 6×35A @ 450VA máximo/3×70A @ 850VA máximo | 4×130V @ 75VA máximo |
| K3163i | 6×35A @ 450VA máximo/3×70A @ 850VA máximo | 4×310V @ 124VA máximo |
| K3130 | 3×35A @ 450VA máximo | 4×130V @ 75VA máximo |
| K3130i | 3×35A @ 450VA máximo | 4×310V @ 124VA máximo |
Capaz de qué serie K31 puede probar
| Artículos | ANSI® no. |
| Retransmisión de IEC61850 IEDs y unidad numéricas de la fusión | |
| Retransmisión de protección de la distancia | 21 |
| Retransmisiones de la sincronización o del sincronismo-control | 25 |
| Retransmisiones de Undervoltage | 27 |
| Retransmisiones direccionales del poder | 32 |
| Retransmisiones de la corriente oculta o del underpower | 37 |
| Retransmisiones negativas de la sobreintensidad de corriente de la secuencia | 46 |
| Retransmisiones de la sobreintensidad de corriente/de la falta de la tierra | 50 |
| Retransmisiones inversas de la sobreintensidad de corriente del tiempo/de la falta de la tierra | 51 |
| Retransmisiones del factor de poder | 55 |
| Retransmisiones de la sobretensión | 59 |
| Retransmisiones del voltaje o del equilibrio actual | 60 |
| Retransmisiones direccionales de la sobreintensidad de corriente | 67 |
| Retransmisiones de tierra direccionales de la falta | 67N |
| Retransmisiones de la sobreintensidad de corriente de DC | 76 |
| retransmisiones de protección de la medición o del hacia fuera-de-paso del Fase-ángulo | 78 |
| Dispositivos reclosing automáticos | 79 |
| Retransmisiones de la frecuencia | 81 |
| Retransmisiones de protección contra sobrecarga del motor | 86 |
| Retransmisiones de protección diferenciadas | 87 |
| Retransmisiones direccionales del voltaje | 91 |
| Retransmisiones direccionales del voltaje y del poder | 92 |
| Retransmisiones que disparan | 94 |
| Retransmisiones de regulación del voltaje | |
| Retransmisiones de Overimpedance, Z> | |
| Retransmisiones de Underimpedance, Z | |
| Retransmisiones de retraso de tiempo |
Características
Simulador variable de la batería, DC 0-350V, máximo 140Watts.
13 salidas de bajo nivel de los canales hasta el máximo 8Vac/10Vdc.
0-600V / medida de 0-5A AC/DC en 0,1 clases.
Módulos y plantillas gráficos de la prueba para probar de diversas retransmisiones
La instalación de prueba rápida de la retransmisión en modo manual
Prueba tirado/de la búsqueda/del control, del punto y del tecleo
La instalación de la importación y de la exportación de RIO/XRIO
Encienda a la prueba de la falta (SOTF)
Modelo de sistema eléctrico para la prueba dinámica
Prueba de punta a punta de la sincronización incorporada de GPS y de IRIG-B
Exhibición de vector en línea
Los resultados de la prueba automáticos asumen
Creación automática del informe de prueba
el Anti-recortes detecta, el cableado incorrecto conecta la alarma y la autoprotección, sobrecarga y recalienta la protección
Parámetro
| Salidas del voltaje | ||||
| Gama y poder de la salida | CA de 4×310 V (L-N) | 124 VA máximos cada uno | ||
| CA de 2×620 V (L-L) | 248 VA máximos cada uno | |||
| C.C. de 3×350 V (L-N) | 140 W máximos cada uno | |||
| Exactitud |
CA: <0> <0> |
|||
|
DC: ±10mV @ <5v> |
||||
| Resolución | 1mV | |||
| Distorsión | <0> | |||
| Salidas actuales | ||||
| Gama y poder de la salida | CA 6×35A (L-N) | 450 VA máximos cada uno | ||
| CA 3×70A (2L-N) | 850 VA máximos cada uno | |||
| CA 1×100A (6L-N) | VA 1200 máximo | |||
| C.C. 3×20A (L-N) | 300W máximo cada uno | |||
| Exactitud |
CA: <0> <0> |
|||
| DC: ±5mA @ <1a> | ||||
| Resolución | 1mA | |||
| Distorsión | <0> | |||
| 13 salidas de bajo nivel del canal | ||||
| Cantidad | 13 canales, zócalo de la aviación de 16 pernos | |||
| El voltaje hace salir la gama | CA 0~8V, DC 0~10V | |||
| Gama de las salidas actuales | 2mA nominal, transeúnte máximo 10mA | |||
| De potencia de salida | ≥0.5VA | |||
| Exactitud |
(0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> |
|||
| Resolución | 0.25mV | |||
| Distorsión (los THD%) | <0> | |||
| Ángulo de la frecuencia y de fase | ||||
| Gama de frecuencia | DC~1KHz, transeúnte 3KHz | |||
| Exactitud de la frecuencia | ±1ppm | |||
| Resolución de la frecuencia | 0,001 herzios | |||
| Gama de la fase | -360°~360° | |||
| Exactitud de la fase | <0> | |||
| Resolución de la fase | 0.001° | |||
| Fibra IEC61850 y puertos Ethernet del GANSO (función opcional) | ||||
| Puertos de la fibra |
2 duplex de x 100Base-FX por completo -, tipo del LC (Opcional a 10/100Mbit, al tipo de Ethernet RJ45) |
|||
| Tipo de la fibra | 62.5/125um (fibra óptica múltiple, rojo anaranjado) | |||
| Longitud de onda | 1310nm | |||
| Transmita la distancia | >1Km | |||
| Indicador |
Verde del SPD (luz): Conexión válida Amarillo del vínculo/del acto (centelleo): Cambio de los datos |
|||
| Nota: | Todo el hardware de este módulo está listo para el active | |||
| Fuente aux. del voltaje de DC (simulador de la batería) | ||||
| Gama | 0~350V @ 140W máximo | |||
| Exactitud | guar 0.5%Rg. | |||
| Entrada binaria | ||||
| Cantidad | 8pairs | |||
| Tipo | moje/seqúese, medida | |||
| Umbral | 10~600Vdc o el potencial liberan, programable | |||
| Resolución de tiempo | 100us | |||
| Tiempo de Debounce | 0~25ms (software controlado) | |||
| Gama de tiempo | Infinito | |||
| Errores del tiempo | ±1ms @ 0.001~1s, el ±0.1% @ >1s | |||
| Aislamiento galvánico | 4 aislados con cada 2 pares | |||
| Salida binaria (tipo de la retransmisión) | ||||
| Cantidad | 4pairs | |||
| Tipo | Contactos de retransmisión libres del potencial, software controlado | |||
| CA de la capacidad de la rotura | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |||
| Capacidad DC de la rotura | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |||
| Salida binaria (tipo del semiconductor) | ||||
| Cantidad | 4pairs | |||
| Tipo: | Abierto-colector, zócalo de la aviación de 14 pernos | |||
| Capacidad DC de la rotura |
5~15Vdc/5mA, 10mA máximo Permiso de la CA no |
|||
| Tiempo de respuesta: | 100us | |||
| Sincronización | ||||
| Modo de la sincronización |
GPS, tipo conector de antena de SMA IRIG-B, PIE3S IEEE1588 |
|||
| Fuente y ambiente de alimentación | ||||
| Voltaje de entrada nominal | 100~240Vac | |||
| Voltaje de entrada permitido | 85~264Vac, 125~350VDC | |||
| Frecuencia nominal | 50/60Hz | |||
| Frecuencia permitida | 45Hz~65Hz | |||
| Consumo de energía | VA 1500 máximo | |||
| Tipo de conexión | Zócalo estándar 60320 de la CA | |||
| Temperatura de funcionamiento | -10℃~55℃ | |||
| Temperatura de almacenamiento | -20℃~70℃ | |||
| Humedad | <95> | |||
| Otros | ||||
| Conexión de PC | RJ45 Ethernet, el 10/100/1000M | |||
| Terminal que pone a tierra | zócalo del plátano de 4m m | |||
| Peso | 18 kilogramos | |||
| Dimensiones (W x D x H) | 468×375×164 (milímetro) | |||
Información adicional (módulos opcionales)
| Medida de DC entrada (calibrador del transductor) | |||
| Entrada del voltaje | Gama | C.C. 0~±10V | |
| Entrada máxima | C.C. de ±11V | ||
| Exactitud | <0> | ||
| Impedancia de entrada | 1Mohm | ||
| Entrada actual | Gama | 0~±1mA/1~±20mA, gama auto | |
| Entrada máxima | 600mA | ||
| Exactitud | <0> | ||
| Impedancia de entrada | 15 ohmios | ||
| Medida de AC/DC entrada (metro estándar) | |||
| Cantidad de la entrada | 8 entradas (mezcla con pares binarios de la entrada) | ||
| Gama del voltaje | 0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V) | ||
| Exactitud del voltaje | <0> | ||
| Gama actual | 0~5Arms (abrazadera entrada) | ||
| Exactitud actual | <0> | ||
| Frecuencia de muestreo | 10KHz | ||
| Impedancia de entrada | 600KΩ | ||
| Gama de frecuencia | 45~65Hz, exactitud < 0=""> | ||
| Exactitud de la fase | 0~360°, <0> | ||
| Calibración del metro de la energía | |||
| Uso del sensor | Metros mecánicos/metros electrónicos | ||
| Salida del sensor | Alta palanca: >4.5V, bajo:<0> | ||
| Entrada del pulso | 1 puerto de entrada del pulso | ||
| Gama del pulso | máximo de la entrada del pulso 500KHz. | ||
| Salida de pulso |
1 salida del transistor, Abierto-colector, 5-15Vdc/5mA |
||
