| Nombre De La Marca: | KINGSINE |
| Número De Modelo: | KF85 |
| Cuota De Producción: | 1 sistema |
| Precio: | Negotaition |
| Tiempo De Entrega: | 15 días laborables |
| Condiciones De Pago: | L/C, T/T |

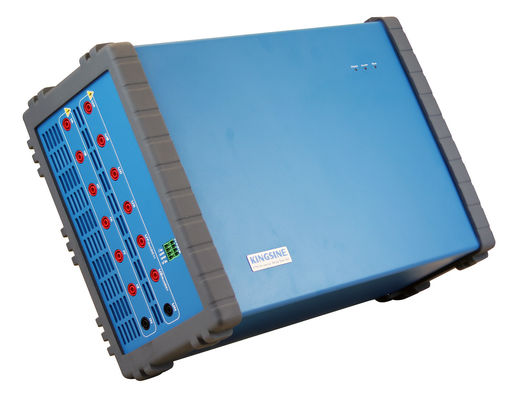

El sistema de prueba inteligente de la retransmisión cumplió IEC61850
La descripción de la prueba de la retransmisión de la frecuencia fijó KF85
El instrumento completo de la prueba se convierte basado en la subestación inteligente que prueba, principalmente función es prueba de la retransmisión de protección, análisis de valor del muestreo, análisis del fichero de SCD/comparación y servicio del MMS. Conveniente para la detección y la prueba del equipo de IED tal como dispositivo inteligente de la retransmisión de protección de la subestación, de la medida y de control, combine la unidad y el terminal inteligente. También pueda utilizado en el control de la señal de la capa de control de la subestación.
Característica del dispositivo KF85 de la prueba de la retransmisión de la frecuencia
| ● | Con del análogo (6x300V voltaje, 6x20A actual) y de los mensajes de IEC61850 SMV salida simultáneamente. |
| ● | Proporcione 8 pares de puertos ópticos del LC, transmisión de la poder y reciba 36 canales de IEC61850-9-1, valores de la muestra del formato del marco IEC61850-9-2; con la función de prueba óptica del poder. |
| ● | Proporcione 6 que el ST hizo salir puertos ópticos y el ST 2 recibe los puertos ópticos, que pueden hacer salir 6 sistemas de mensajes muestreados del valor conforme al formato IEC60044-7/8 (PIE3S); puede recibir 2 sistemas del formato de los PIE3S del mensaje muestreado especificación del valor IEC60044-7/8; |
| ● | Puede suscribir/publicar la información o la salida del GANSO, recibe la transferencia, y realiza la prueba a circuito cerrado de la protección; |
| ● | Comience hasta a simular el IED para lanzar activamente el GANSO, señales muestreadas del valor, de eliminar el proceso del reset del dispositivo bajo prueba causada por la interrupción del vínculo después de que se pare la prueba; |
| ● | Se muestrea la salida portuaria óptica o el GANSO puede ser definido libremente; diversa información múltiple del bloque de gestión del GANSO puede ser suscrita/ser publicada; |
Especificación del equipo KF85 de la prueba de la retransmisión de la frecuencia
|
Fuente actual de la CA |
|
|
Amplitud y poder |
6×20A @ 85VA máximo cada uno; |
|
Exactitud |
±1mA @ <0> |
|
Gama |
Gama I: 3A |
|
Compensación de DC |
<3ma Typ=""> |
|
Resolución |
1mA |
|
Distorsión |
<0> |
|
La respuesta asciende/de la pendiente |
<100us> |
Ventaja del sistema de prueba de la retransmisión de la frecuencia KF85
El tipo de retransmisiones puede ser probado:
| Artículos | ANSI® no. |
| Retransmisión de IEC61850 IEDs y unidad numéricas de la fusión | |
| Retransmisión de protección de la distancia | 21 |
| Retransmisiones de la sincronización o del sincronismo-control | 25 |
| Retransmisiones de Undervoltage | 27 |
| Retransmisiones direccionales del poder | 32 |
| Retransmisiones de la corriente oculta o del underpower | 37 |
| Retransmisiones negativas de la sobreintensidad de corriente de la secuencia | 46 |
| Sobreintensidad de corriente/retransmisiones de tierra de la falta | 50 |
| Sobreintensidad de corriente inversa del tiempo/retransmisiones de tierra de la falta | 51 |
| Retransmisiones del factor de poder | 55 |
| Retransmisiones de la sobretensión | 59 |
| Retransmisiones del voltaje o del equilibrio actual | 60 |
| Retransmisiones direccionales de la sobreintensidad de corriente | 67 |
| Retransmisiones de tierra direccionales de la falta | 67N |
| Retransmisiones de la sobreintensidad de corriente de DC | 76 |
| retransmisiones de protección de la medición o del hacia fuera-de-paso del Fase-ángulo | 78 |
| Dispositivos reclosing automáticos | 79 |
| Retransmisiones de la frecuencia | 81 |
| Retransmisiones de protección contra sobrecarga del motor | 86 |
| Retransmisiones de protección diferenciadas | 87 |
| Retransmisiones direccionales del voltaje | 91 |
| Retransmisiones direccionales del voltaje y del poder | 92 |
| Retransmisiones que disparan | 94 |
| Retransmisiones de regulación del voltaje | |
| Retransmisiones de Overimpedance, Z> | |
| Retransmisiones de Underimpedance, Z | |
| Retransmisiones de retraso de tiempo |
F&A
Q: ¿1. cuántos países tienen KINGSINE exportó hasta ahora?
: Los productos de la marca de KINGSINE con éxito se han servido a clientes a través de más de 70 países por todo el mundo, incluyendo ABB, SIEMENS, SCHNEIDER, GE etc.
Q: 2. ¿Cuál es el plazo de ejecución para la entrega?
: Depende de la cantidad de la orden y de la estación que usted pone la orden. Podemos enviar generalmente en el plazo de 7-15 días para la pequeña cantidad, y cerca de 30 días para la gran cantidad.
Q: 3. ¿Usted tiene límite de MOQ?
: MOQ es 1 fijado. Por favor no dude en entrarnos en contacto con para más detalle.
|
|
