| Nombre De La Marca: | Kingsine |
| Número De Modelo: | PMC180N |
| Cuota De Producción: | 1PC |
| Tiempo De Entrega: | 15 días hábiles |
| Condiciones De Pago: | T/T de antemano, L/C |
Metro de poder multifuncional trifásico
Gama de temperaturas ancha
Análisis de la calidad del poder
Exhibición granangular
Instalación mini, fácil
alto rendimiento
Descripción

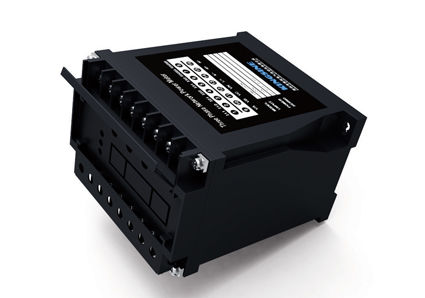

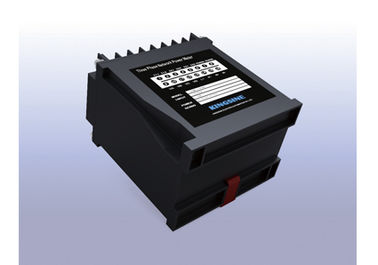

El metro de poder trifásico de la red de PMC180N es un metro multifuncional sin el panel de la operación del LCD. Adopta el microprocesador de la disipación de energía baja, puede parámetro completo de medición del poder, medida de la energía, y 31 piden voltaje/análisis armónico actual. Tiene el puerto opcional de la salida analógica, puede hacer juego la demanda de la función del transductor. Tiene puerto de comunicación RS-485 y podría ser integrada fácilmente a cualquier sistema de distribución inteligente del poder. PMC180N tiene la función práctica, uso fácil, mantenimiento fácil. Puede utilizar para supervisar y control del equipo in situ, suministra la ayuda de medición y de prueba al especialista del uso del poder, suministra la base de datos al SCADA y la rejilla elegante, proporciona la base científica para la gestión de energía inteligente.
Características de la función
|
Características de la función |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180 I |
PMC180N |
|
Valor virtual real instantáneo |
|
|
|
|
|
|
|
actual monofásico y línea neutral |
◆ |
|
◆ |
|
◆ |
◆ |
|
voltaje Línea/línea y fase/línea |
◆ |
|
◆ |
◆ |
|
◆ |
|
frecuencia |
◆ |
|
|
|
|
◆ |
|
poder activo Monofásico trifásica y |
◆ |
|
◆ |
|
|
◆ |
|
poder reactivo Monofásico trifásica y |
◆ |
|
|
|
|
◆ |
|
factor de poder Monofásico trifásica y |
◆ |
◆ |
|
|
|
◆ |
|
Energía |
|
|
|
|
|
|
|
energía activa |
◆ |
|
|
|
|
◆ |
|
energía reactiva |
◆ |
|
|
|
|
◆ |
|
Calidad del poder |
|
|
|
|
|
|
|
Distorsión armónica corriente y voltaje |
◆ |
|
|
|
|
◆ |
|
análisis armónico de 31 órdenes voltaje y corriente |
◆ |
|
|
|
|
◆ |
|
Comunicación |
|
|
|
|
|
|
|
Protocolo de RS485 /MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Exhibición |
|
|
|
|
|
|
|
Pantalla LED |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
otro |
|
|
|
|
|
|
|
2 DI del canal |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
el canal 2 HACE |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 canal AO: 4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
alarma de 2 límites del canal |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
mejora en línea del programa de ayuda |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Parámetro técnico
|
Características eléctricas |
||
|
Tipo de la medida
|
Sistema trifilar trifásico de la CA Sistema de cuatro cables trifásico de la CA |
|
|
|
Tasa de muestreo: 64 veces por cysle |
|
|
Frecuencia de actualización de los datos |
1S |
|
|
Exactitud de la medida |
Actual |
0,2% |
|
Voltaje |
0,2% |
|
|
Poder |
0,5% |
|
|
Frecuencia |
0.05Hz |
|
|
Energía activa |
1,0% |
|
|
Energía reactiva |
2,0% |
|
|
AO |
el 1% |
|
|
Características del voltaje de entrada
|
Voltaje de medición Sobrecarga permitida |
3 X 220/380V (conectados directamente)
|
|
3 X 57.7/100V (conectados por el CT)
|
||
|
Impedancia de entrada |
1,2 veces/continuos |
|
|
Voltaje de medición |
1.8MΩ |
|
|
Característica de la corriente de entrada |
Corriente de medición |
5A o 1A (conectado por el CT)
|
|
Sobrecarga permitida |
1,2 veces/continuos |
|
|
Impedancia de entrada |
<0> |
|
|
salida de 4-20mA DC
|
Voltaje del circuito abierto |
5VDC |
|
Capacidad de carga |
≤200Ω |
|
|
Voltaje aislado |
2KV |
|
|
Fuente de alimentación de trabajo |
CA |
85~265 VAC/45-65Hz |
|
DC |
100~300 VDC |
|
|
Disipación de poder |
<> |
|
|
Propiedades mecánicas |
||
|
Peso |
0.5kg |
|
|
Grado de la protección del IP |
IP52 |
|
|
Tamaño |
110 x 75 x 120 milímetros |
|
|
Temperatura de funcionamiento |
-25~70℃ |
|
|
Temperatura de almacenamiento |
-40~85℃ |
|
|
Humedad relativa |
el 5% - 90%RH, ninguna condensación |
|
|
EMC |
||
|
Interferencia de la descarga electrostática |
IEC 61000-4-2, nivel 4 |
|
|
Grupo de pulso transitorio anti-rápido |
IEC 61000-4-4, nivel 4 |
|
|
Anti-impacto
|
IEC 61000-4-5, nivel 3 |
|
|
campo magnético de la Anti-frecuencia |
IEC 61000-4-8, nivel 3 |
|
|
Funcionamiento eléctrico del aislamiento |
||
|
Resistencia de aislamiento |
GB/T13729, >50MΩ |
|
|
Voltaje de withstand de la frecuencia |
GB/T13729, CA 2KV 50Hz /1min |
|
|
Voltaje de impulso |
GB/T13729, 5KV, 1.2/50us |
|
|
|
