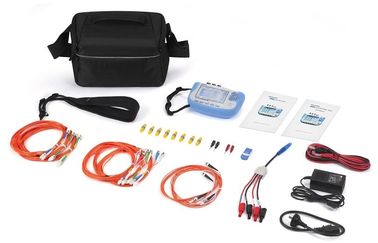

Prueba diferenciada de la retransmisión de protección de IEC61850 KF932

Prueba diferenciada de la retransmisión de protección de IEC61850 KF932
Prueba diferenciada de la retransmisión de protección de IEC61850 KF932

Ampliación de imagen :  Prueba diferenciada de la retransmisión de protección de IEC61850 KF932

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: kingsine
Certificación: CE/ISO9001
Número de modelo: KF932
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiation
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas/mes
Descripción detallada del producto
Capacidad de la batería: 4400mah Consumo de energía: ≦6W
Potencia de entrada: AC100~240V, 50/60Hz, 0.7A Salida de poder: DC15V, 1.66A
Fuente de alimentación de trabajo: Trabajo continuo por más de 10 horas Modelo: 100Base-FX
Alta luz:

Prueba diferenciada de la retransmisión IEC61850

,

Probador de la retransmisión de protección IEC61588

,

IEC61850 KF932

Prueba diferenciada de la retransmisión de protección de IEC61850 KF932



Descripción del sistema de la prueba de la retransmisión IEC61850



El dispositivo de la prueba del microordenador de la protección de la retransmisión desempeña un papel dominante en sistemas eléctricos de funcionamiento de la electricidad confiablemente y con seguridad. Es el dispositivo de prueba usado en el campo profesional de la protección del microordenador, protección de la retransmisión, medida de la excitación, registrador de la falta.



Característica del probador inteligente de la retransmisión



El probador de la retransmisión de KF932 IEC61850 se desarrolla sobre la base de la subestación inteligente relacionó estándares para analizar al SV, GANSO, IRIG-B y el mensaje IEEE1588, calcula la magnitud, fase y frecuencia del voltaje y monitor actual, y en tiempo real del terminal virtual del GANSO.
Recepción de la prueba a circuito cerrado de dispositivos elegantes vía el mensaje del SV, del GANSO que envía, la suscripción y la publicación de los mensajes del GANSO;
La función de detección de la fase es alcanzada analizando y calculando diversos bloques de gestión; La entrada y la salida binarias del contacto duro se pueden terminar en el retraso de transmisión de la caja de la operación y el SOE inteligentes en la exactitud de la medida;
Análisis de las estadísticas de la excepción del SV y del GANSO y función de la sincronización para alcanzar la integración del bastidor discreto, perdido de la unidad y de la medida del retraso absoluto.



Especificación del sistema de la prueba de la retransmisión de la sobreintensidad de corriente



1 fuente de alimentación

Fuente de alimentación
Batería Batería de litio de la capacidad grande
Adaptador Entrada: AC100~240V, 50/60Hz, 0.7A
Salida: DC15V, 1.66A

Consumo de energía 2

Consumo de energía
Consumo de energía ≦6W
Fuente de alimentación de trabajo Trabajo continuo por más de 10 horas

Interfaz del puerto de comunicación 3

Puerto de comunicación óptico de Ethernet
Modelo 100Base-FX (red de fibra óptica del duplex del 100M Full)
Tipo portuario LC
Longitud de onda 1310nm
Distancia de transmisión ≧1km
Uso Épocas IEC61588 y otros mensajes de red



Interfaz de comunicaciones óptico del puerto serie
Número de puerto 2 PC
Tipo portuario ST
Longitud de onda 62.5/125μmMultimode fibra, Wavelength850nm
Distancia de transmisión ≧1km
Uso Reciba/envíe IEC60044-7/8 (PIE3S), transmisor-receptor de la señal de temporización de IRIG-B





Ventaja del sistema de prueba de la retransmisión de la frecuencia



No. Artículo del análisis Contenido del análisis
Medida y análisis de SMV Interceptación Intercepta automáticamente mensajes del SV a partir de 3 puertos ópticos y de 1 interfaz óptico
Valor eficaz Canal de la exhibición en tiempo real de amplitud, de fase y de frecuencia
Oscillography Exhibición en tiempo real de la forma de onda
Componente de la secuencia Exhibición en tiempo real la secuencia positiva V1, secuencia negativa V2, secuencia positiva cero V0 de magnitud y fase
Poder Exhibición en tiempo real de la fase de ABC y del poder activo, reactivo trifásico, del poder evidente y del factor de poder
Vectorgraph La relación de la magnitud y de la fase del voltaje trifásico y actuales se exhiben en forma del vector
Armónico Exhibición en tiempo real 0 ~ 19 armónicos, y mostrar el contenido armónico bajo la forma de histogramas
Parámetro del mensaje Exhibición en tiempo real de los parámetros actuales del mensaje, del mensaje original y del mensaje analizado
Anormal
mensaje
El número de mensaje anormal
Discreto
Valor
El número de mensajes en cada uno discreto
GANSO analítico y análisis Interceptación Mensajes automáticamente de interceptación del GANSO a partir de 3 puertos ópticos
Terminal virtual La exhibición en tiempo real de la situación del terminal virtual, apoya una variedad de exhibición. Automáticamente expediente la época del reset del terminal virtual.
Mensaje Exhibición en tiempo real del valor actual del mensaje y del valor del mensaje original.
Mensaje anormal El número de mensaje anormal







FAQ



Q: ¿Puede el probador de la protección de la retransmisión mostrar la curva de la impedancia?

: Sí.

Q: ¿Cuál es sus ventajas técnicas?

: El probador digital de la retransmisión del PDA más ligero y más potente para la prueba IEC61850; Aplicado prueba y detección del sistema a la retransmisión de protección, dispositivo de la medida y de control, de control digitales de IEC61850 IEDs de conformación, de la unidad de la fusión y de la subestación.

Q: ¿Cuánto tiempo es el período de garantía?

: garantía 3-Years de la reparación libre y del mantenimiento permanente
