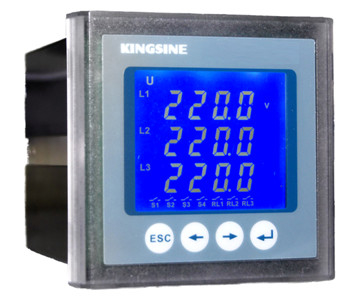

Metro multifuncional ISO9001 trifásico de RS485 PMC72S Digitaces aprobado

Metro multifuncional ISO9001 trifásico de RS485 PMC72S Digitaces aprobado
Metro multifuncional ISO9001 trifásico de RS485 PMC72S Digitaces aprobado

Ampliación de imagen :  Metro multifuncional ISO9001 trifásico de RS485 PMC72S Digitaces aprobado

Datos del producto:
Lugar de origen: China
Nombre de la marca: KINGSINE
Certificación: CE/ISO9001
Número de modelo: PMC72S
Pago y Envío Términos:
Cantidad de orden mínima: 1set
Precio: negotiation
Condiciones de pago: L/C, T/T
Descripción detallada del producto
Alta luz:

Metro multifuncional de PMC72S Digitaces

,

Metro multifuncional de RS485 Digitaces

,

Metro multifuncional digital de MC72S

El metro de PMC72S es un metro multifuncional de la supervisión del poder, combina la función de recoger datos y control, y puede substituir muchos clase de metros, de retransmisiones, de transformadores y de otros los componentes. PMC72S se puede instalar en diversas posiciones del sistema de distribución de la electricidad.

PMC72S se diseña con el interfaz de comunicaciones RS-485, que permiten sí mismo ser integrados en una variedad de sistemas de vigilancia del poder. De adquisición de datos y teledirigido se puede realizar fácilmente a través del software el apoyo de la gestión o del otro software industrial de la configuración.



PMC72S es un metro de medición RMS-basado verdadero que puede medir exactamente cargas altamente no lineales. Su tecnología avanzada del muestreo de la sincronización de la frecuencia de la rejilla le permite medir exactamente una variedad de parámetros del poder, incluyendo voltaje/el RMS actual, la frecuencia, el poder activo, el poder reactivo, el poder evidente, el factor de poder, la energía activa de la entrada-salida, la energía activa total, el poder reactivo de la entrada-salida, el poder reactivo total, el poder evidente, la distorsión armónica del total del voltaje (THD), los armónicos 1~31 del voltaje, la distorsión armónica total actual (THD) y 1~31 armónicos actuales, etc…. Todos los valores de la medida, valor mínimo y valor máximo, y valores de la medida de la demanda se pueden ver en la pantalla de visualización o comprobar vía remotamente control del software.

Descripción de las funciones del metro
Cuadro 1

Las funciones y las características del dispositivo del anfitrión
Valor verdadero transitorio del RMS
Actual cada monofásico y fase combinada, valor medio
Voltaje de la fase/línea voltaje cada monofásico y fase combinada, valor medio
Frecuencia 45~65Hz
VALOR máximo/mínimo
RMS ACTUAL máximo/mínimo
Máximo/MinVOLTAGE RMS
Min Frequency máximo
Máximo/minuto THD I y THD U
Demanda y valor máximo
Corriente por fase el valor actual/valor máximo/valor máximo mensual
Calidad del poder
Corriente (THD) y voltaje
corriente y voltaje del análisis armónico 1-31times
CF del factor de cresta del voltaje y factor K actual
Expediente del acontecimiento
expediente del acontecimiento de 100pcs SOE
Sistema de alarma
8 canales amonestadores con valor límite configurable
4 canales amonestadores con lógica configurable
Comunicación
Protocolo de RS-485 /MODBUS-RTU
Exhibición
Exhibición líquida en pantalla grande de STN
Reloj en tiempo real
Año, mes, fecha, minuto, en segundo lugar
Otros
Mejora en línea del programa de ayuda

Cuadro 2

Características auxiliares del módulo
Módulo de entrada de los DI (opcional)
2-channel DI input (contacto seco)
Módulo de salida de la retransmisión (HAGA) (opcional)
salida de la retransmisión 1-channel, que se puede fijar por la alarma local del sobre-límite o por teledirigido
Módulo de la entrada análoga (AI) /output (AO) (opcional)
1 canal solamente
Siendo opcional para la entrada análoga de 4-20mA DC, entrada análoga de 0-5V DC, salida analógica de 4-20mA DC



Parámetros técnicos:


Características eléctricas
Tipo de medida 3P3W ACsystem, 3P4W ACsystem
Tasa de muestreo 128 puntos por ciclo
Frecuencia de actualización de los datos 1S
Exactitud de la medida Actual ±0.2%FS
Voltaje ±0.2%FS
Poder 0.5S
Frecuencia ±0.001Hz
Entrada CC
(AI)
0,5% FS
Salida de DC
(AO)
0,5% FS
Características del voltaje entrado Medida
Voltaje
3 *220/380V (entre directamente)
3 * 57.7/100V (lado secundario de la pinta)
Capacidad permitida de la sobrecarga 1,2 veces/continuos
Resistencia entrada 300KΩ /phase
Corriente entrada
características
Medida
actual
5A (lado secundario del CT) o 1A (lado secundario del CT)
Permitido
Sobrecarga
capacidad
1,2 veces/continuos
Resistencia entrada <0>Ω
Entrada binaria Valtage de trabajo 15 VDC
Entrada
resistencia
12KΩ
Aislamiento
valtage
2KV
Salida de la retransmisión Tipo de nodo Contacto mecánico
Capacidad del nodo 220 VAC/5A, 30 VDC/5A
4-20mA
Entrada CC
medida
Corriente de la medida 4-20mA
Permitido
Sobrecarga
capacidad
1,2 veces/continuos
Resistencia entrada 10Ω
Aislamiento
voltaje
2KV
0-5V
Entrada CC
medida
Medida
voltaje
0-5V
Permitido
Sobrecarga
capacidad
1,2 veces/continuos
Resistencia entrada 12.5KΩ
Aislamiento
voltaje
2KV
4-20mA
Salida de DC
De circuito abierto 15VDC
Capacidad de la carga 600Ω
Aislamiento
voltaje
2KV
Fuente de alimentación CA 85~264 VAC/45-65Hz
DC 100~375 VDC
Consumo de energía < 3W="">
Funcionamiento mecánico
peso <0>
Nivel de la protección del IP El panel IP52 del metro
Anfitrión IP30 del metro
Dimensión Anfitrión 75 x 75 x 113 milímetros

Funcionamiento
temperatura
Pantalla de visualización -20~70℃
Metro -25~70℃
Almacenamiento
temperatura
Pantalla de Meter+display -40~85℃
Humedad relativa el 5% - 90%RH, ninguna condensación
EMC
Antiestático
interferencia de la descarga
IEC 61000-4-2, nivel 4
Anti-rápido
pulso transitorio del grupo
IEC 61000-4-4, nivel 4
Anti-surg IEC 61000-4-5, nivel 3
Resistencia para accionar el campo magnético de la frecuencia IEC 61000-4-8, nivel 3
Funcionamiento eléctrico del aislamiento
Resistencia de aislamiento GB/T13729, >50MΩ
La frecuencia del poder soporta GB/T13729, CA 3KV 50Hz /1min
Voltaje de impulso GB/T13729, 5KV, 1.2/50us



Guía de PMC72S para la selección de instrumento de la medida y de control del parámetro del poder

Especificación modelo: ②① de PMC72S-- - - -
Código modelo:
1 57.7/100V valoró el voltaje de la medida, 5A valoró la corriente de la medida.
2 57.7/100V valoró el voltaje de la medida, 1A valoró la corriente de la medida.
3 220/380V valoró el voltaje de la medida, 5A valoró la corriente de la medida.
4 220/380V valoró el voltaje de la medida, 1A valoró la corriente de la medida.
Código modelo:
1 Fuente de alimentación: 85~264 VAC/45-65Hz, 100~300 VDC
③Código modelo:
0 Sin los DI
2 2 DI de los canales
④Código modelo:
0 Sin salida de la retransmisión
1 1 salida opcional de la retransmisión del canal
⑤Código modelo:
ab el ab es 2 números enteros, un puerto opcional para los módulos de AI/AO, b de los medios AI01 significa el puerto AI02 opcional para AI/AO
0 ningunos
1 -0-5VDCanaloginputmeasure (AI)
medida de la entrada análoga de 2 -4-20mA DC (AI)
salida analógica de 3 -4-20mA DC (AO) por ejemplo: ab=00, significa que el puerto AI01 no está equipado del módulo de AI/AO, puerto AI02 no está equipado de AI/AOmodule
el ab =01, significa medida de la entrada análoga de las opciones 0-5V DC;

Por ejemplo: Modelo de la orden: PMC72S-3-1-2-1-02
Significa que PMC72S valoró la medida 220/380V, 5A; fuente de alimentación de trabajo como 85~264 VAC/45-65Hz; opcional con la entrada binaria 2channels (DI); salida de la retransmisión 1channels; medida de la entrada análoga de 1channel 4-20mA DC (AI01 puerto), 1 medida de la entrada análoga del canal 4-20mA DC (puerto AI02)
