Datos del producto:
Pago y Envío Términos:
|
| Tipo: | metro multifuncional trifásico inteligente | Función: | Consumo eléctrico del monitor |
|---|---|---|---|
| Garantía: | 2 años | Color: | Negro |
| Comunicación: | RS485 protocolo del puerto MODBUS-RTU | ||
| Alta luz: | Metro multifuncional de la energía de la fase,Metro multifuncional de la energía de PMC96S,Metro multifuncional digital de PMC96S |
||

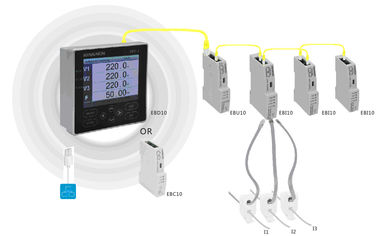

El metro de PMC96S es un metro multifuncional de la supervisión del poder, combina la función de recoger datos y control, y puede substituir muchos clase de metros, de retransmisiones, de transformadores y de otros los componentes. PMC96S se puede instalar en diversas posiciones del sistema de distribución de la electricidad.
PMC96S se diseña con el interfaz de comunicaciones RS-485, que permiten sí mismo ser integrados en una variedad de sistemas de vigilancia del poder. De adquisición de datos y teledirigido se puede realizar fácilmente a través del software el apoyo de la gestión o del otro software industrial de la configuración.
PMC96S es un metro de medición RMS-basado verdadero que puede medir exactamente cargas altamente no lineales. Su tecnología avanzada del muestreo de la sincronización de la frecuencia de la rejilla le permite medir exactamente una variedad de parámetros del poder, incluyendo voltaje/el RMS actual, la frecuencia, el poder activo, el poder reactivo, el poder evidente, el factor de poder, la energía activa de la entrada-salida, la energía activa total, el poder reactivo de la entrada-salida, el poder reactivo total, el poder evidente, la distorsión armónica del total del voltaje (THD), los armónicos 1~31 del voltaje, la distorsión armónica total actual (THD) y 1~31 armónicos actuales, etc…. Todas las medidas de las medidas, mínimas y máximas, y de la demanda se pueden ver en la exhibición o remotamente usando el software.
Descripción de las funciones del metro
Cuadro 1
| Función y característica del anfitrión |
| Valor verdadero transitorio del RMS |
| Actual cada monofásico y fase combinada, valor medio |
| Voltaje de la fase/línea voltaje cada monofásico y fase combinada, valor medio |
| Suma del poder activo, reactivo, evidente de cada monofásico y trifásico |
| Suma del factor de poder de cada monofásico y trifásico |
| Frecuencia 45~65Hz |
| VALOR DE MIN/MAX |
| MIN/MAX RMS ACTUAL |
| Voltaje máximo/mínimo RMS de la fase |
| Poder activo, reactivo, evidente total máximo/mínimo |
| Factor de poder total máximo/mínimo |
| Min Frequency máximo |
| 和 máximo/mínimo THD U de THD I |
| Demanda y valor máximo |
| Corriente por fase el valor actual/valor máximo/valor máximo mensual |
| Poder activo total, poder reactivo total, poder evidente total el valor actual/valor máximo/valor máximo mensual |
| Energía |
| Entrada-salida/salida de pulso activa del canal de la energía eléctrica 1 Salida de pulso activa del canal de la energía eléctrica 1 de la entrada-salida |
| Entrada-salida/salida de pulso reactiva del canal de la energía eléctrica 1 salida de pulso activa del canal de la energía eléctrica 1 |
| poder evidente |
| energía mensual |
| Multi-tarifa de la energía eléctrica |
| tiempo de 8 multi-tarifas, 4 tarifas pueden ser fijadas |
| Calidad del poder |
| Corriente y voltaje de THD |
| 1-31 análisis armónico de las épocas |
| CF del factor de cresta del voltaje y factor K actual |
| Expediente del acontecimiento |
| expediente del acontecimiento de 100pcs SOE |
| Sistema de alarma de cuidado |
| 8 canales amonestadores con valor límite configurable |
| 4 canales amonestadores con lógica configurable |
| Comunicación |
| Protocolo de RS-485 /MODBUS-RTU |
| Exhibición |
| Exhibición líquida en pantalla grande de STN |
| Reloj en tiempo real |
| Año, mes, fecha, minuto, en segundo lugar |
| Otros |
| Mejora en línea del programa de ayuda |
Cuadro 2
| Características auxiliares del módulo |
| Módulo de entrada análogo de la entrada-salida (DI) (opcional) |
| entrada análoga de la entrada-salida 2-channel |
| Módulo de salida de la retransmisión (HAGA) (opcional) |
| salida de la retransmisión 2-channel, que se puede fijar por la alarma local del sobre-límite o por teledirigido |
| Módulo de la entrada análoga (AI) /output (AO) (opcional) |
| 2 canales en total Siendo opcional para la entrada análoga de 4-20mA DC, entrada análoga de 0-5V DC, salida analógica de 4-20mA DC El primer puerto análogo (puerto A1) está situado en el mismo puerto (de los DI) de entrada binaria, así que el usuario puede seleccionar solamente tampoco uno de los dos pero no puede seleccionar ambos |
Indicadores técnicos
| Características eléctricas | ||
| Tipo de medida | Sistema de la CA 3P3W, Sistema de la CA 3P4W; |
|
| Tarifa de Samping | 128 puntos por ciclo | |
| Frecuencia de actualización de los datos | 1S | |
| Medida exactitud |
Cureen | ±0.2%FS |
| Voltaje | ±0.2%FS | |
| Poder | 0.5S | |
| Frecuencia | ±0.001Hz | |
| Energía activa | 0.5S | |
| Energía reactiva | 1.0S | |
| Entrada CC (AI) | 0,5% FS | |
| Salida de DC (AO) | 0,5% FS | |
| Voltaje entrado características |
Voltaje de la medida | 3 *220/380V (entre directamente) |
| 3 * 57.7/100V (lado secundario de la pinta) | ||
| Sobrecarga permitida capacidad |
1.2times/continuo | |
| resistencia de entrada | 300KΩ/phase | |
| Características actuales entradas | Medida actual |
5A (lado secundario del CT) o 1A (CT Secondaryside) |
| Capacidad permitida de la sobrecarga | 1,2 veces/continuos | |
| resistencia de entrada | <0> | |
| Entrada binaria | Funcionamiento voltaje |
15 VDC |
| resistencia de entrada | 12KΩ | |
| Voltaje del aislamiento | 2KV | |
| Salida de la retransmisión | Tipo de nodo | Contacto mecánico |
| Capacidad del nodo | 220 VAC/5A, 30 VDC/5A | |
| 4-20mA DC medida de la entrada |
Corriente de la medida | 4-20mA |
| Sobrecarga permitida capacidad |
1,2 veces/continuos | |
| resistencia de entrada | 10Ω | |
| Aislamiento voltaje |
2KV | |
| medida de la entrada CC 0-5V | Voltaje de la medida | 0-5V |
| Sobrecarga permitida capacidad |
1.2times/continuo | |
| resistencia de entrada | 12.5KΩ | |
| Voltaje del aislamiento | 2KV | |
| 4-20mA DC salida |
Voltaje de circuito abierto | 15VDC |
| Capacidad de la carga | ≤600Ω | |
| Voltaje del aislamiento | 2KV | |
| Fuente de alimentación | CA | 85~264 VAC/45-65Hz |
| DC | 100~375 VDC | |
| Consumo de energía | < 3W=""> | |
| Funcionamiento mecánico | ||
| Peso | 0.5kg | |
| Nivel de la protección del IP | El panel IP52, anfitrión IP30 del metro del metro | |
| Dimensión | Anfitrión | 96 x 96 x 72 milímetros |
| Host+modules | 96 x 96 x 120 milímetros | |
| Temperatura de trabajo | Pantalla de visualización | -20~70℃ |
| Metro | -25~70℃ | |
| Temperatura de almacenamiento | Pantalla de Meter+display | -40~85℃ |
| Humedad relativa | el 5% - 90%RH, ninguna condensación | |
| EMC | ||
| Interferencia antiestática de la descarga | IEC 61000-4-2, nivel 4 | |
| pulso transitorio Anti-rápido del grupo | IEC 61000-4-4, nivel 4 | |
| Regulador de sobretensiones | IEC 61000-4-5, nivel 3 | |
| Resistencia para accionar el campo magnético de la frecuencia | IEC 61000-4-8, nivel 3 | |
| Funcionamiento eléctrico del aislamiento | ||
| Resistencia de aislamiento | GB/T13729, >50MΩ | |
| La frecuencia de poder soporta voltaje | GB/T13729, CA 3KV 50Hz /1min | |
| Voltaje de impulso | GB/T13729,5KV, 1.2/50us | |
| Especificación modelo:: PMC96S--①② - ③ - ④ - ⑤ | |
| ①Código modelo: | |
| 1 | 57.7/100V valoró el voltaje de la medida, 5A valoró la corriente de la medida. |
| 2 | 57.7/100V valoró el voltaje de la medida, 1A valoró la corriente de la medida. |
| 3 | 220/380V valoró el voltaje de la medida, 5A valoró la corriente de la medida. |
| 4 | 220/380V valoró el voltaje de la medida, 1A valoró la corriente de la medida. |
| ②Código modelo: | |
| 1 | Fuente de alimentación: 85~264 VAC/45-65Hz, 100~300 VDC. |
| ③Código modelo: | |
| 0 | Sin los DI |
| 2 | 2 DI de los canales |
| ④Código modelo: | |
| 0 | Sin salida de la retransmisión |
| 1 | 1 salida opcional de la retransmisión del canal (puerto de RL1+, de RL1-) |
| 2 | Salida opcional de la retransmisión de 2 canales |
| ⑤Código modelo: | |
| ab | el ab es 2 números enteros, un puerto opcional para los módulos de AI/AO, b de los medios AI01 significa AI02portoptional para AI/AO 0 – ningunos 1 - medida de la entrada análoga de 0-5V DC (AI) 2 - medida de la entrada análoga de 4-20mA DC (AI) 3 - salida analógica de 4-20mA DC (AO) Por ejemplo: ab = 00, meansnot equipado de AI/AOmodule el ab = 21, significa que el puerto AI01 está equipado de la entrada análoga measureAI/AOmodule, de 0-5V DC puerto AI02 está equipado de análogo de 4-20mA DC entró measureAI/AOmodule |
